可视对讲门禁系统的注意事项和安装布线说明–海康威视篇



重点说明!重点说明!重点说明!

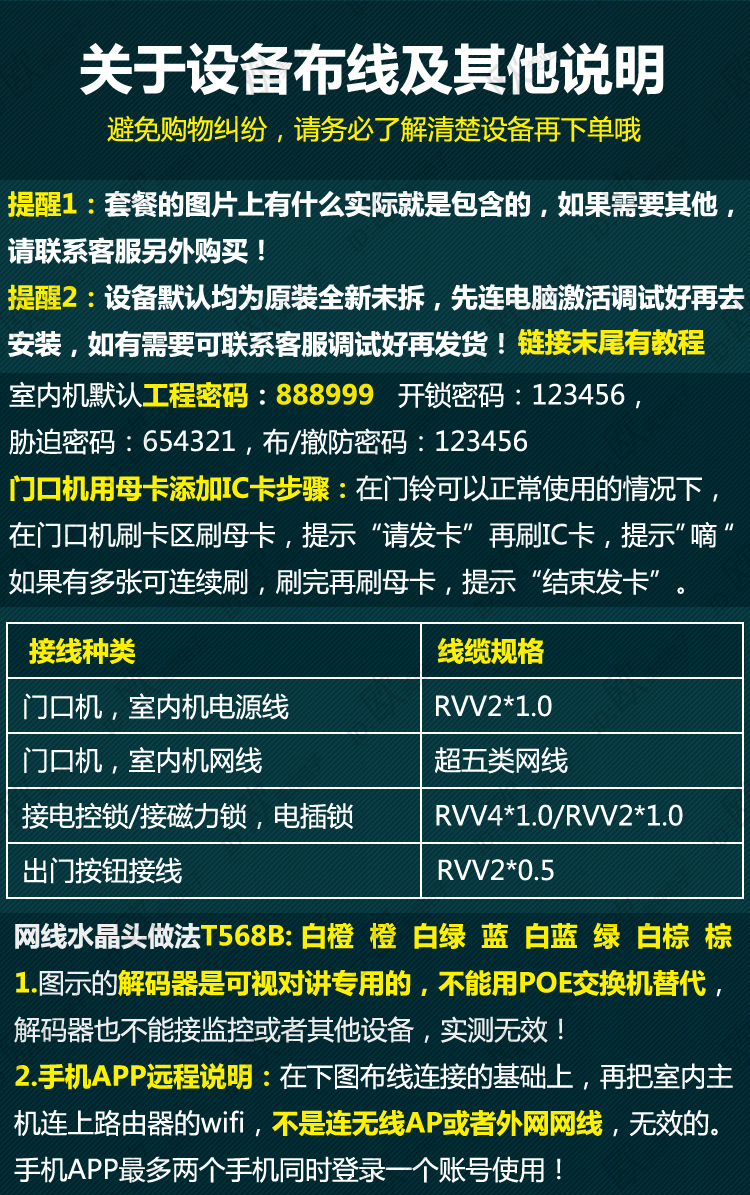

手机远程室内主机只能连普通家用路由器的wifi,不支持无线AP或者AP吸顶全覆盖那种路由器,也不支持企业路由器,不支持有线外网。如果手机掉线,请排查以上说明。

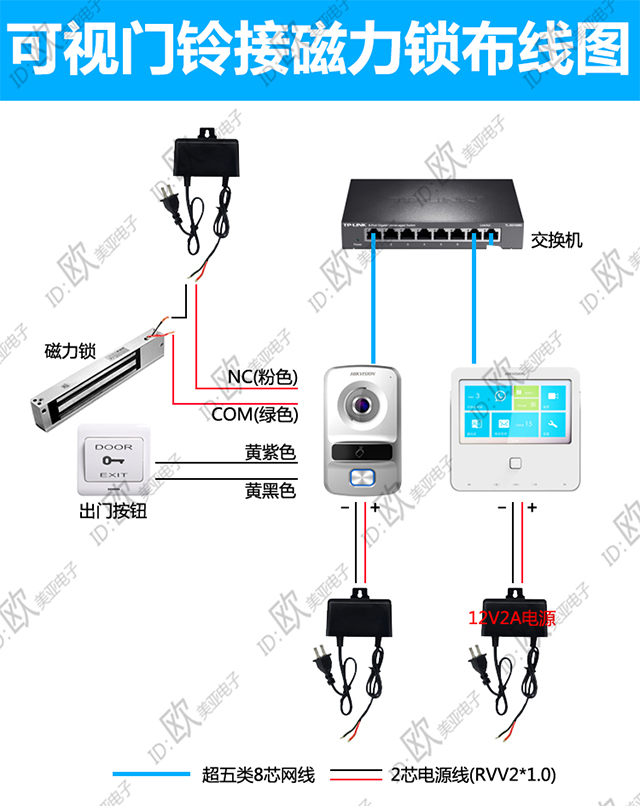

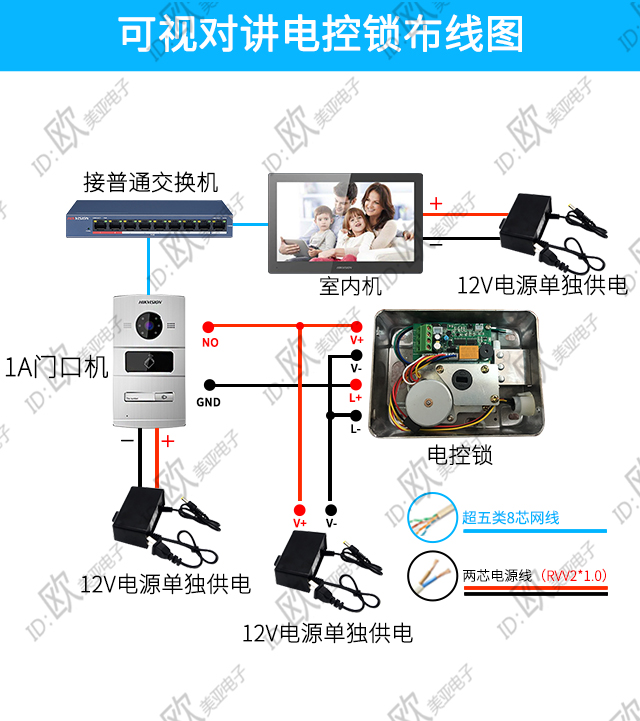

用交换机连接如下图:

门口机不支持接开门机,遥控电动门,电机!

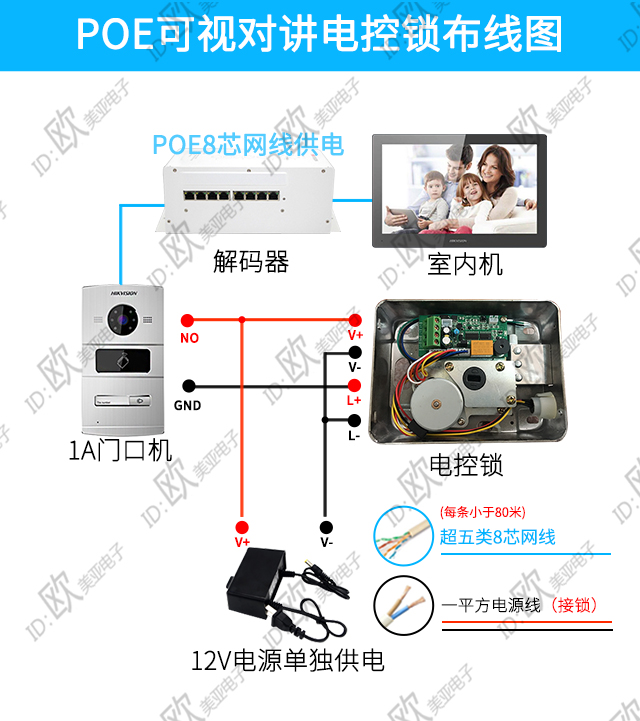

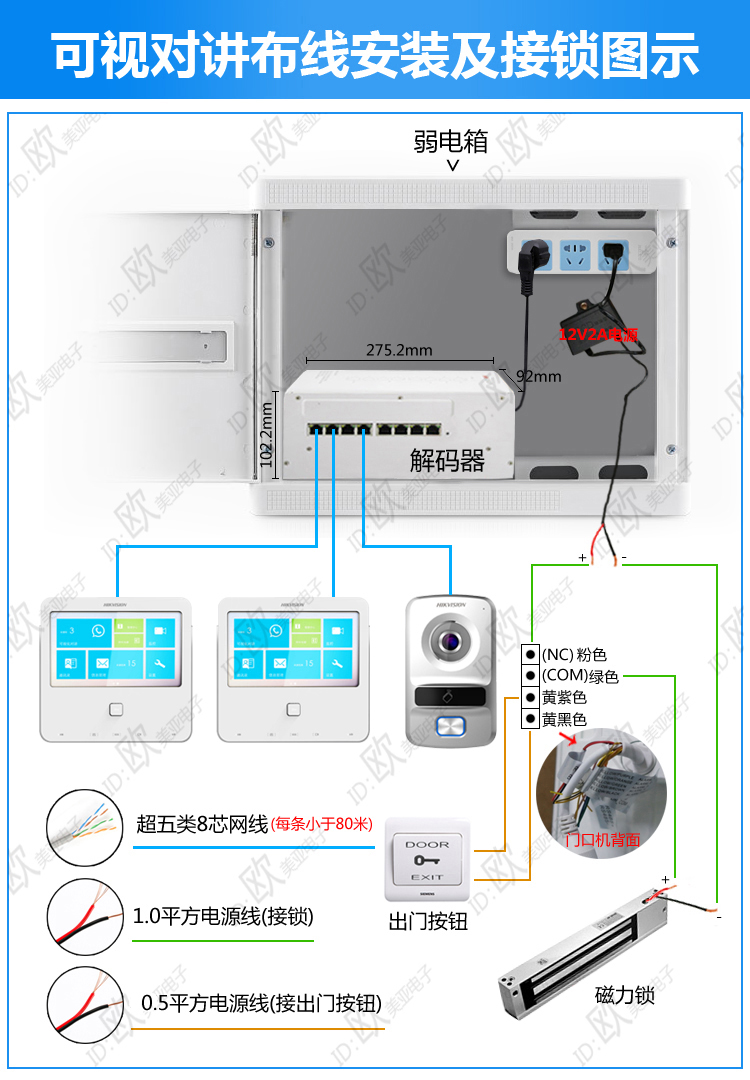

用解码器(POE供电)连接如下图:

门口机不支持接开门机,遥控电动门,电机!






关于室外机前期布线预埋注意事项

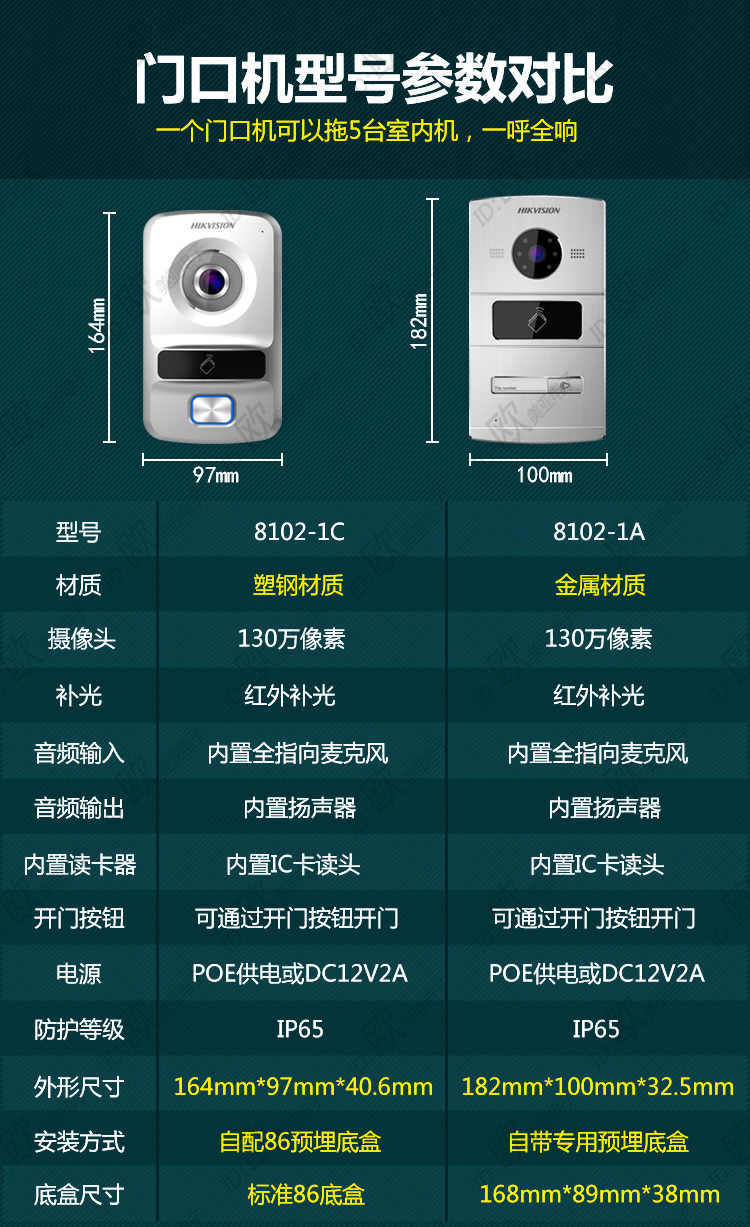

1.室外机8102-1C前期预埋的时候只需要预埋86底盒就可以了!

2.室外机8102-1A前期预埋的时候一定要用设备自带的专用预埋底盒,

底盒尺寸长182MM*宽100MM*深32.5MM

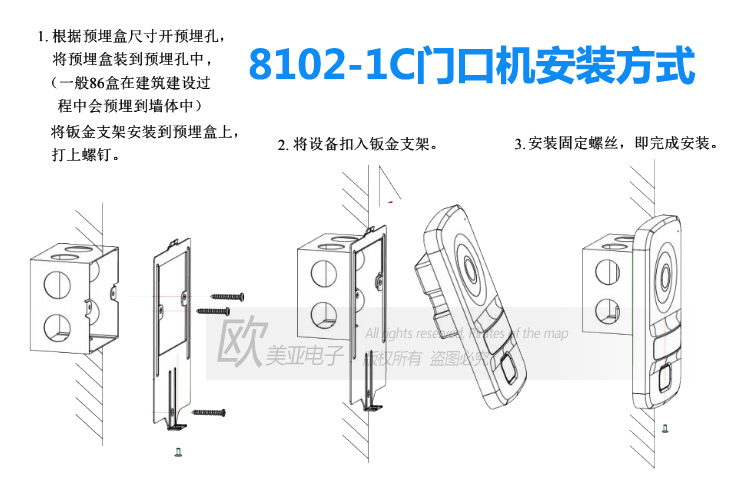

8102-1C前期预埋如下图

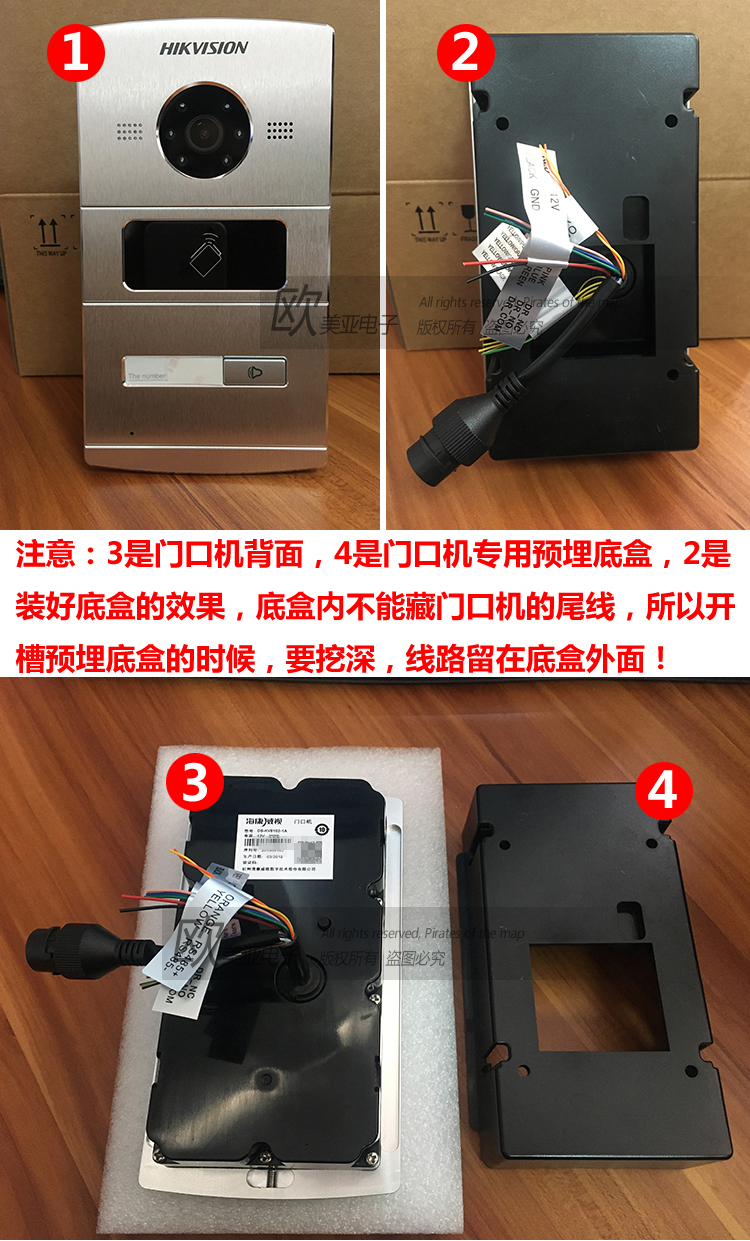

8102-1A前期预埋说明如下图

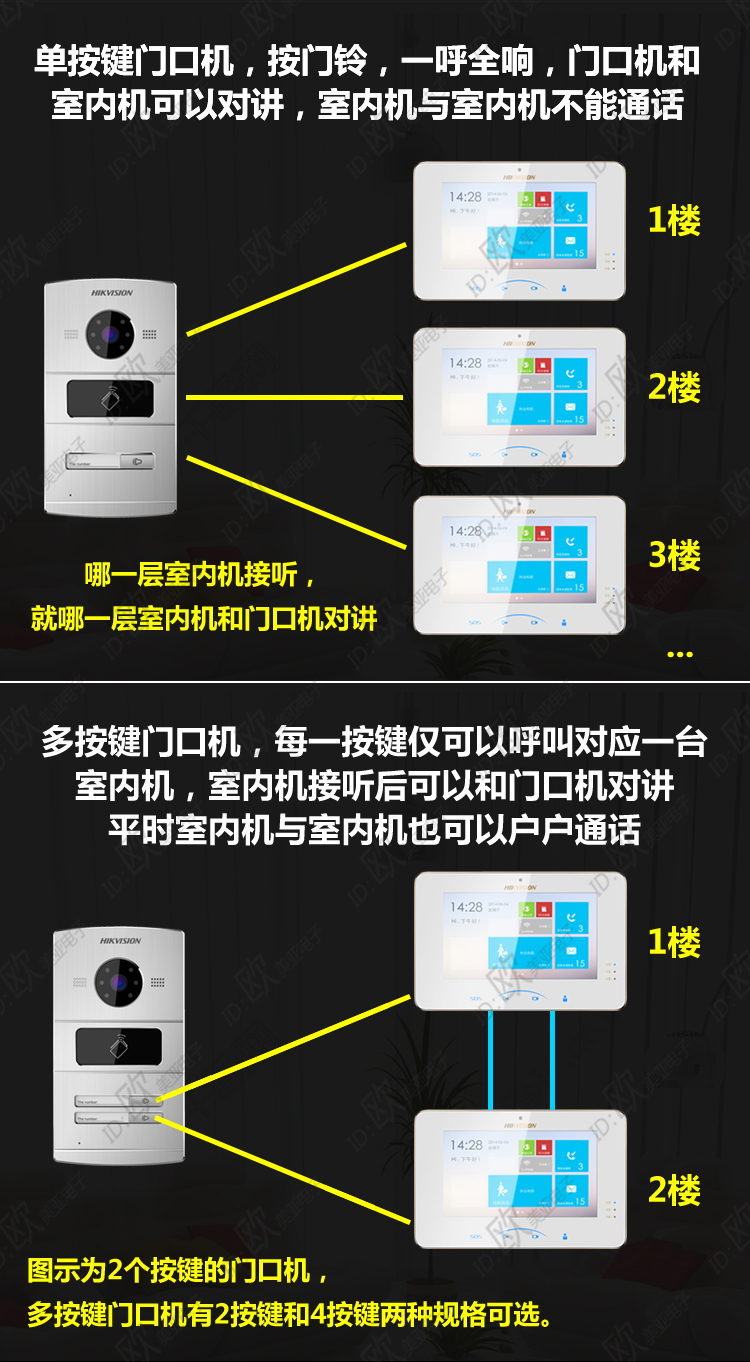

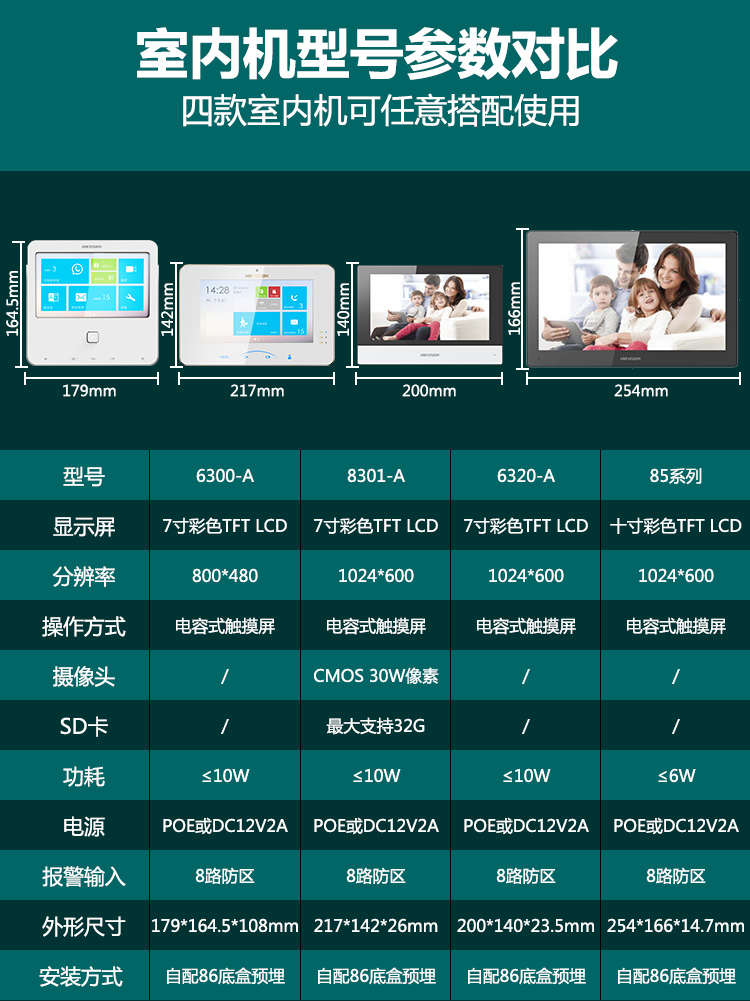

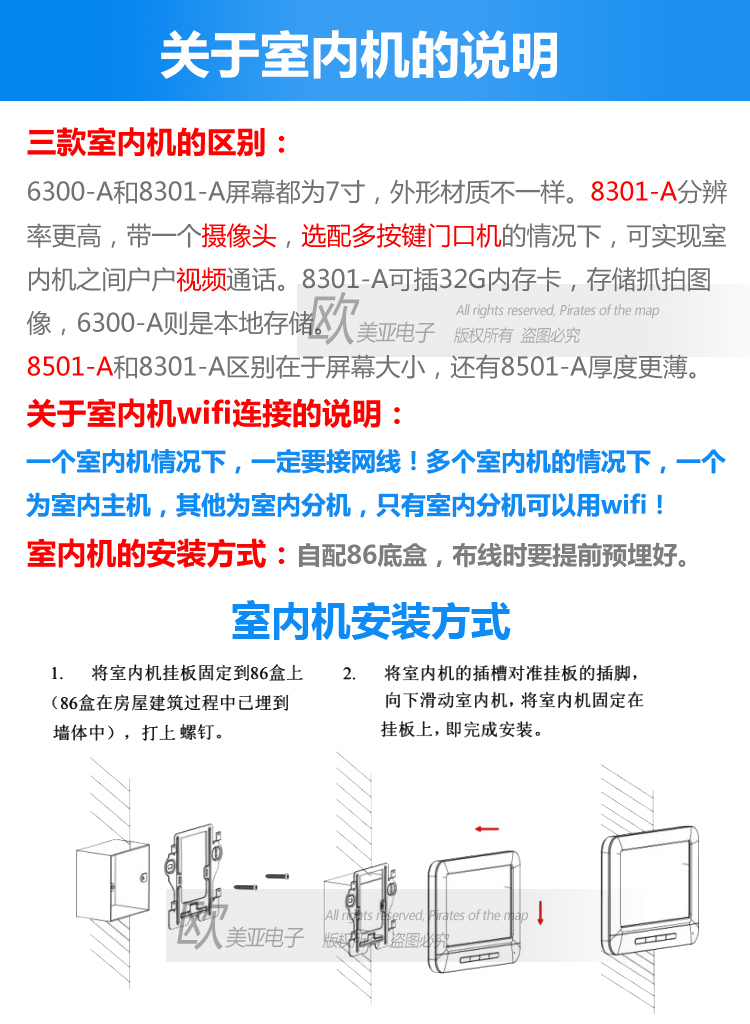

室内机:KH6210-C、KH6310-C、KH6320-C、KH6330-C、KH8300-CL、KH8330-C、KH8520-C、KH8300-C支持主机呼叫分机、分机呼叫主机、分机呼叫分机的功能。

室内主机与分机之间呼叫的方法:

室内主机呼叫分机:在拨号界面拨打0-分机号,可以呼叫对应分机

室内分机呼叫主机:在拨号界面拨打主机号(0-0) 可以呼叫关联的室内主机

室内分机呼叫分机:在拨号界面拨打0-分机号,可以呼叫对应分机

室内机分机配置指导海康威视

3.x版本客户端配置界面

4200客户端添加室内机成功后,进入室内机的远程配置-对接-编号配置,选择设备类型为室内分机,编号设置为非0编号,保存后等待设备重启。


在网络-关联网络配置-室内主机IP处填入实际室内主机的IP,点击保存。


2.x 版本客户端配置界面:

4200添加室内机分机且状态在线,进入远程配置—对讲—编号配置—室内机类型改为室内分机,编号1(室内分机编号1-5),保存,提示重启设备,确定。


待室内机重启完成后再次进入远程配置—网络—关联网络配置—填入室内主机的实际IP地址,保存。




别墅/单元/人脸门口机接门锁及开门按钮指导–              https://www.52ruodian.com/432.html
单元/别墅门口机与室内机一对一呼叫配置指导–            https://www.52ruodian.com/433.html
别墅门口机一拖多配置指导(一门口机对多室内机)–    https://www.52ruodian.com/434.html
哪些设备支持室内主机与分机之间呼叫,怎么操作–       https://www.52ruodian.com/436.html
可视对讲门禁系统的注意事项和安装布线说明–              https://www.52ruodian.com/435.html
数字可视对讲调试步骤教程及手机APP操作步骤–           https://www.52ruodian.com/308.html
