星耀系列是否支持IPTV?如何配置?
答:
备注 :IPTV的场景很多,当前市场上的主流场景是数据融合IPTV,即IPTV跟数据融合在一起,路由器上无需任何配置,只要能上网就可以实现IPTV,这种场景下是支持的。
一、适用场景
本文适用于通过运营商办理的宽带,带有iptv业务的场景部署调试,单线路入户后可实现网络覆盖和通过iptv观看电视直播节目。

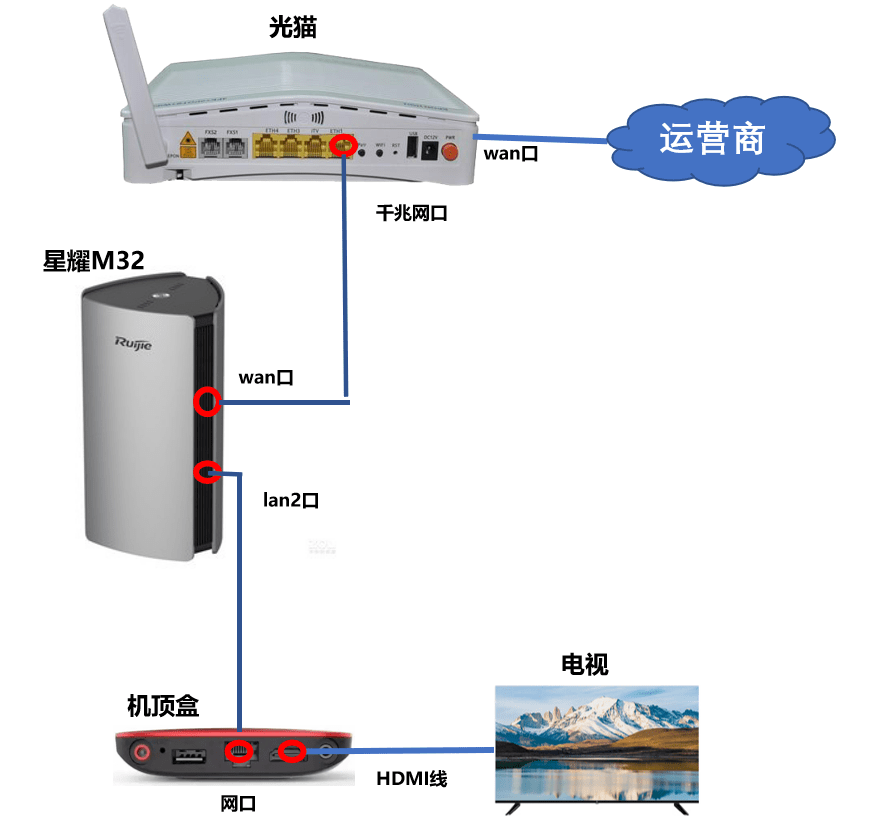

二、网络拓扑
![图片[1],星耀系列是否支持IPTV?如何配置?适用于X32、M18、M32、X32 PRO—锐捷易网络篇 ,老王弱电](https://www.52ruodian.com/wp-content/uploads/2022/04/1642657569451049577.png)
接线说明:
1、运营商线路连接光猫的wan口
2、星耀无线路由器的wan口连接光猫的千兆网口
3、星耀无线路由器选择一个LAN口连接机顶盒的IPTV网口。本文以lan2口为例。
二、配置步骤
场景一:光猫没有独立的IPTV口(上网数据和IPTV是同VLAN同网段)
不用做任何配置,按照图示连接线路即可(若是直接连接线路后,无法使用的情况下,按照场景一进行配置)
场景二:光猫有独立的IPTV口(上网数据和IPTV是不同VLAN)

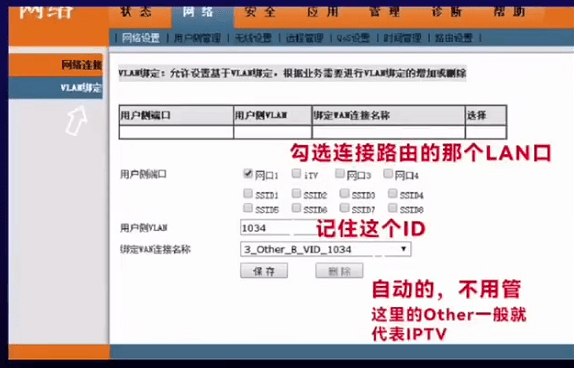

1、进入光猫配置,勾选连接星耀无线路由器WAN口的那个网口,将IPTV的VLAN添加上去,这里配置的VLAN ID是1034
![图片[2],星耀系列是否支持IPTV?如何配置?适用于X32、M18、M32、X32 PRO—锐捷易网络篇 ,老王弱电](https://www.52ruodian.com/wp-content/uploads/2022/04/1.png)

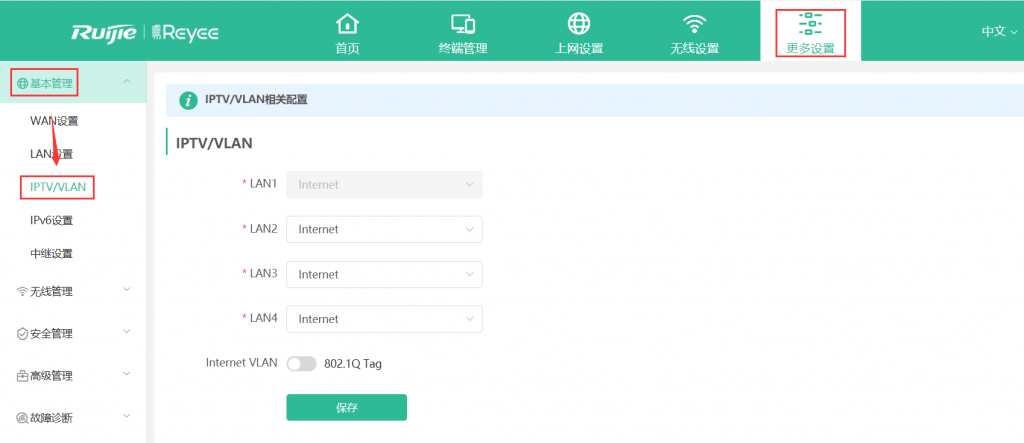

2、进入星耀无线路由器,点击【更多设置】-【基本管理】-【IPTV/VLAN】
![图片[3],星耀系列是否支持IPTV?如何配置?适用于X32、M18、M32、X32 PRO—锐捷易网络篇 ,老王弱电](https://www.52ruodian.com/wp-content/uploads/2022/04/2-1024x443.png)

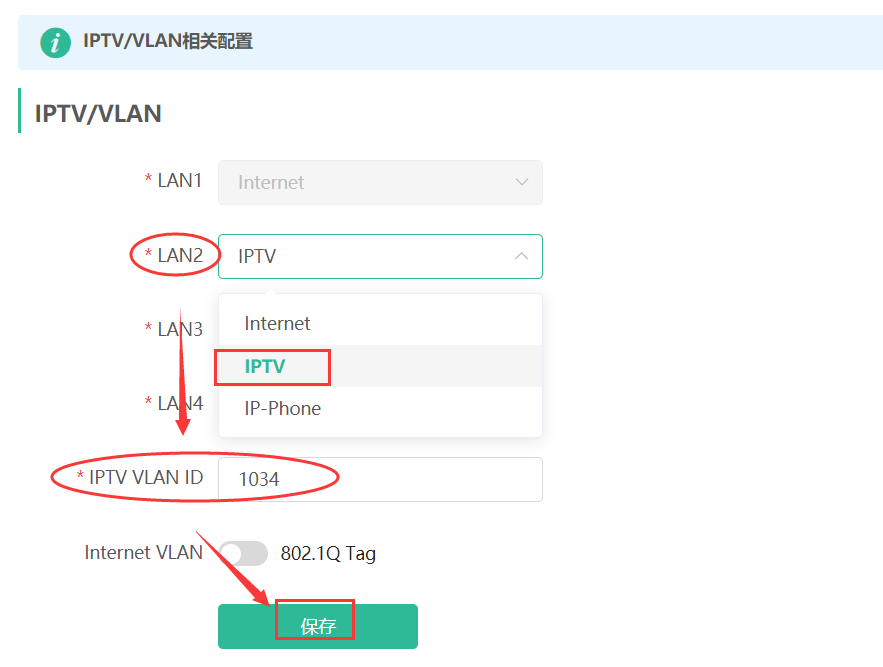

点击LAN2口下拉框,选择IPTV,配置IPTV VLAN ID,点击保存即可。
IPTV VLAN ID:填写第1步在光猫上确认的VLAN ID
![图片[4],星耀系列是否支持IPTV?如何配置?适用于X32、M18、M32、X32 PRO—锐捷易网络篇 ,老王弱电](https://www.52ruodian.com/wp-content/uploads/2022/04/3.png)
指示灯情况 :

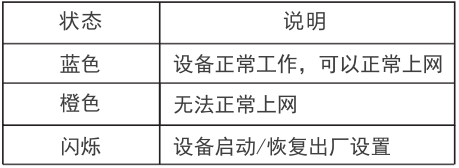

系统指示灯:
![图片[5],星耀系列是否支持IPTV?如何配置?适用于X32、M18、M32、X32 PRO—锐捷易网络篇 ,老王弱电](https://www.52ruodian.com/wp-content/uploads/2022/04/4.png)

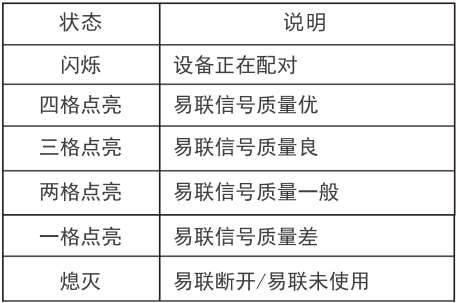

易联指示灯:
![图片[6],星耀系列是否支持IPTV?如何配置?适用于X32、M18、M32、X32 PRO—锐捷易网络篇 ,老王弱电](https://www.52ruodian.com/wp-content/uploads/2022/04/5.png)
注意:如果易联灯不亮,则表示路由器未曾易联过。
