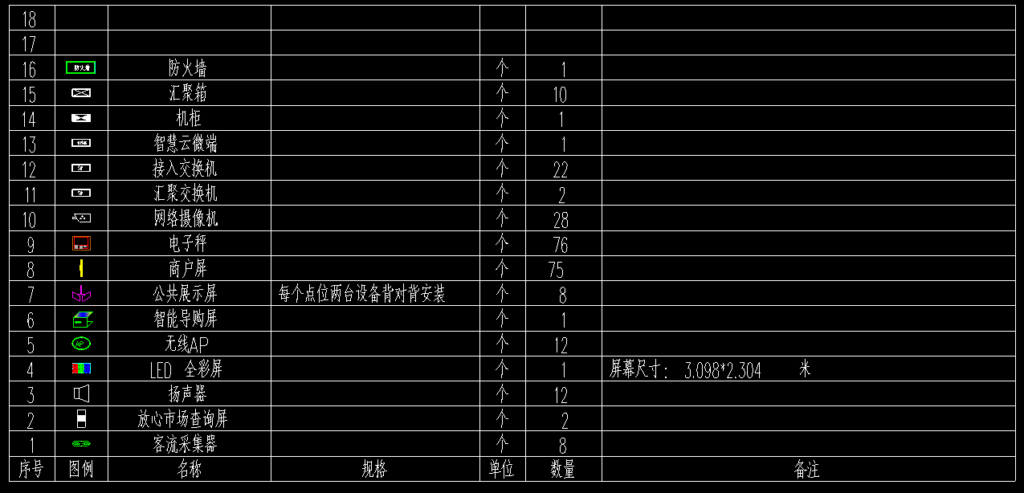

本设计为市场智慧化系统，设计包含放心市场查询系统、商户信用公示系统、称重交易溯源系统、客流采集分析系统、LED大屏系统、公共区域展示系统、规范经营监管系统、智能语音系统、弱电机房系统、智能导购系统共11个子系统；

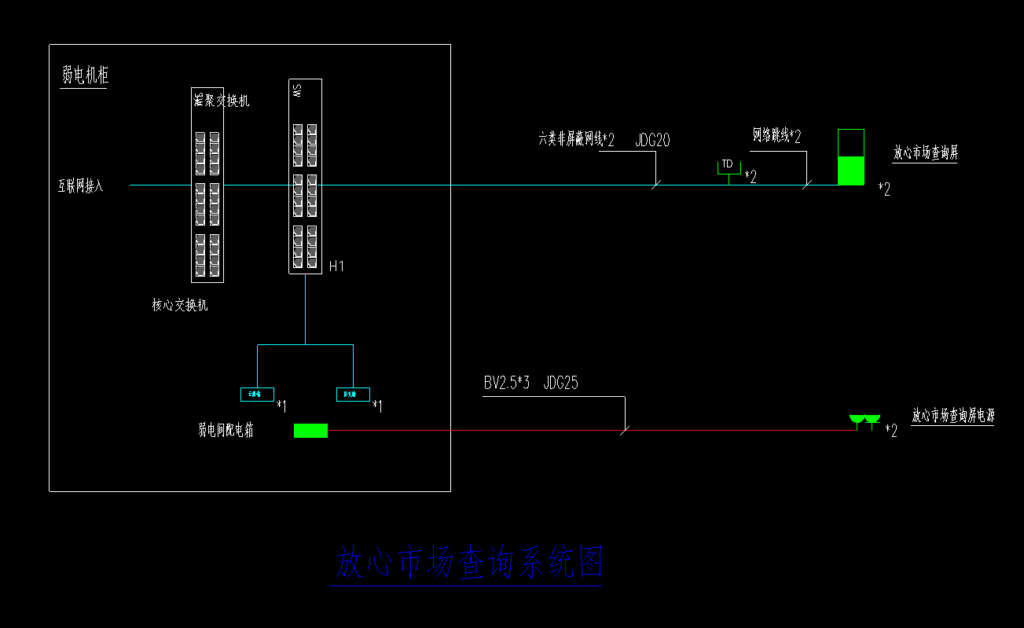

一、放心市场查询系统：系统含放心市场查询屏设备2台；设置于菜市场东西入口，设备需配备标准5孔电源插座1个，设备功率210W，电源由统一的智能化配电箱引出，电源线采用BV2.53电源线；每台设备配备标准RJ45网络插座1个，配备3米网路跳线1根，网络接至弱电机柜汇聚交换机，网络线路采用六类网线；网络及电源插座安装高度距地60CM；

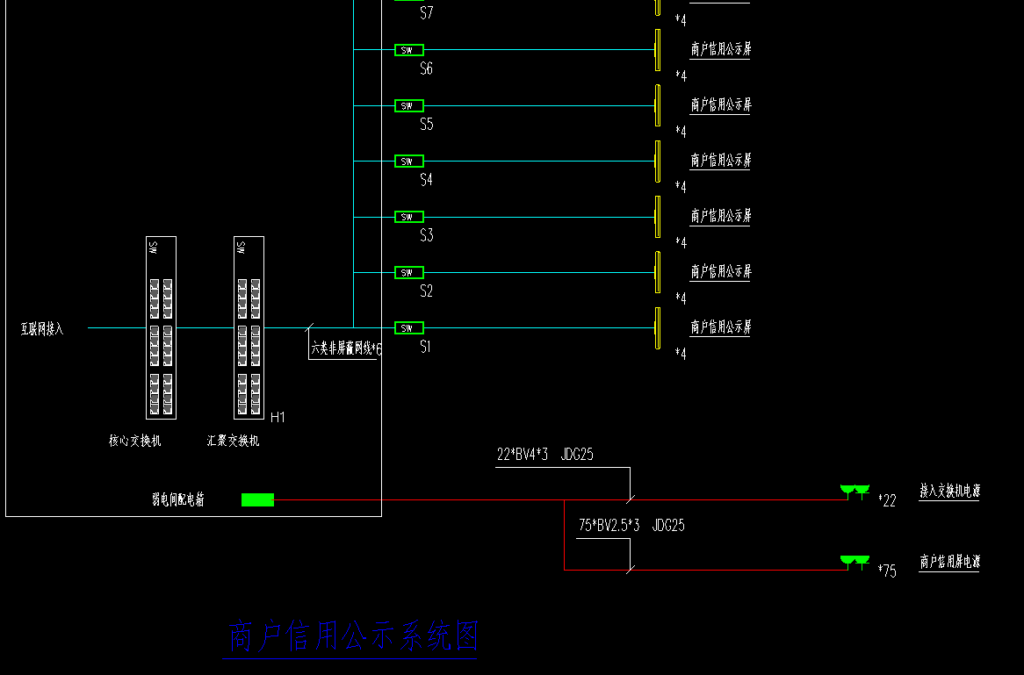

二、商户信用公示系统： 系统含商户信用公示屏设备75台； 每个商户配置1台商户信用公示屏，商户信用公示屏安装固定于商户装饰吊楣或吊装，每台设备需配备标准5孔电源插座1个，设备功率30W，电源由统一的汇聚箱的电源上引出；网络接至就近接入交换机后统一引至弱电机柜汇聚交换机；网络线路采用六类网线；电源插座距离设备不超过0.5米；

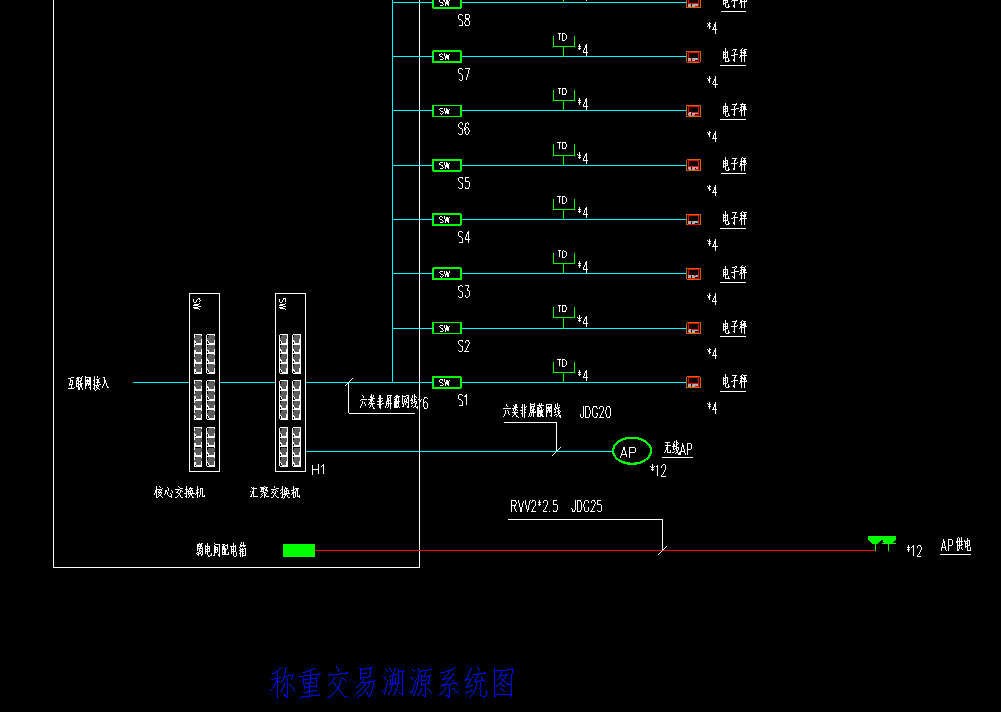

三、称重交易溯源系统： 系统含电子溯源秤76台，无线AP12台； 每个商户配置1台电子溯源秤，每台设备使用商户插座供电，需配置电子秤专用插座交流电单相2、3孔（250V10A），设备功率15W；每台配备标准RJ45网络插座1个，配备3米网路跳线1根，网络接至就近接入交换机后统一引至弱电机柜汇聚交换机；网络线路采用六类网线；网络及电源插座距离设备不超过0.5米； 另配置公平秤1台； 每台无线AP需配备标准5孔电源插座1个，设备功率15W，电源由统一的智能化配电箱引出，电源线采用RVV22.5电源线；网络接至弱电机柜汇聚交换机，网络线路采用六类网线；网络及电源插座距离设备不超过0.2米；

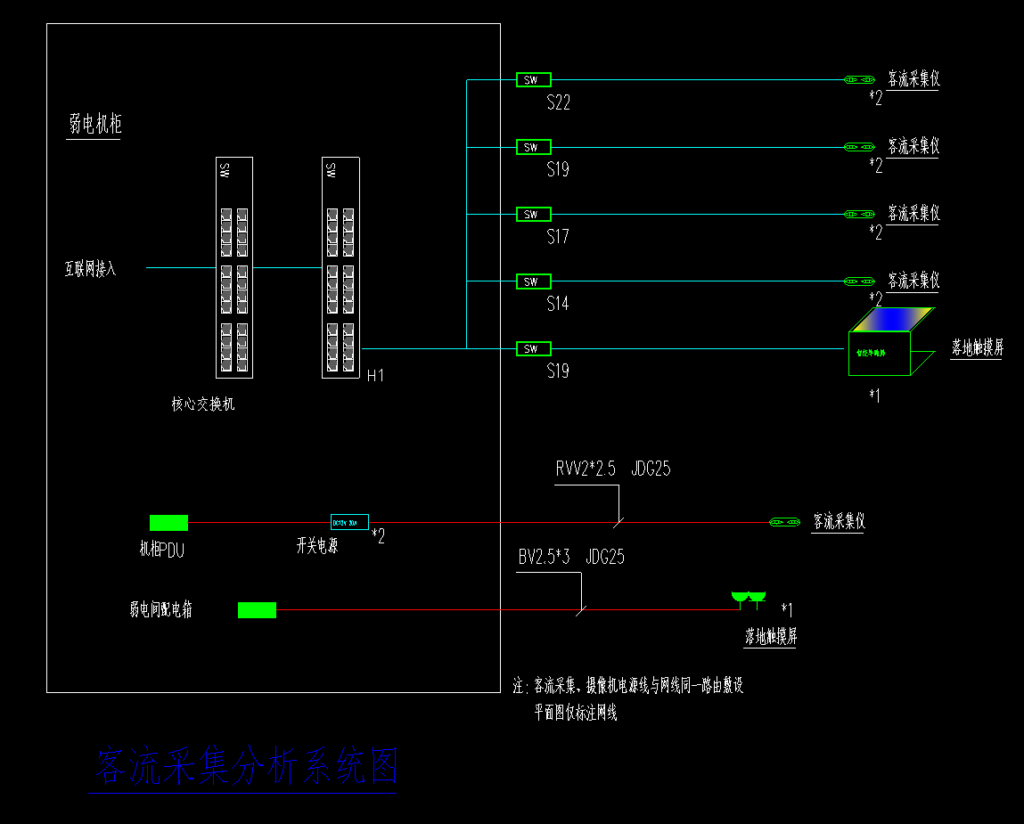

四、客流采集分析系统：系统含客流采集设备8台设备吸顶安装；设置于菜市场各出入口，采取集中供电方式，设备功率7W，电源由分3路由弱电机柜内的开关电源引出，电源线采用RVV22.5电源线，电源布线可采用手拉手总线制，网络接至就近接入交换机，网络线路采用六类网线；网络及电源插座距离设备不超过0.2米；

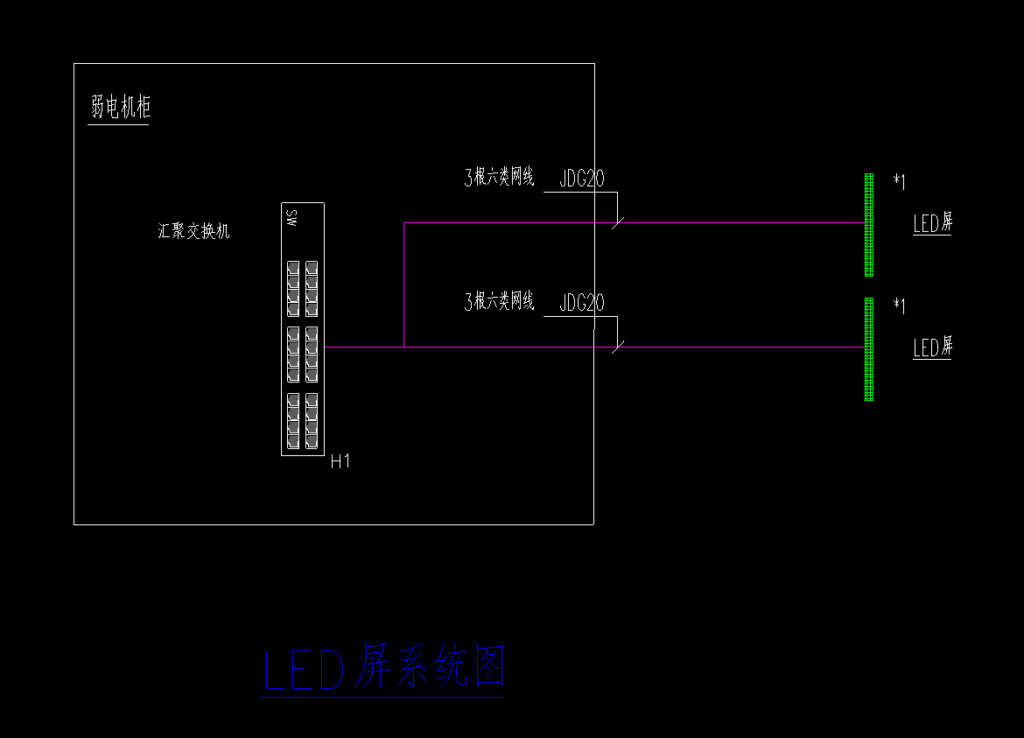

五、LED屏： 系统含LED全彩屏1块；双色LED显示屏1块 设置于菜市场主入口室内，尺寸为3.0982.304米，配备56平方电源线，电源由智能化配电柜引出；配备3根六类网线接至弱电机柜汇聚交换机；

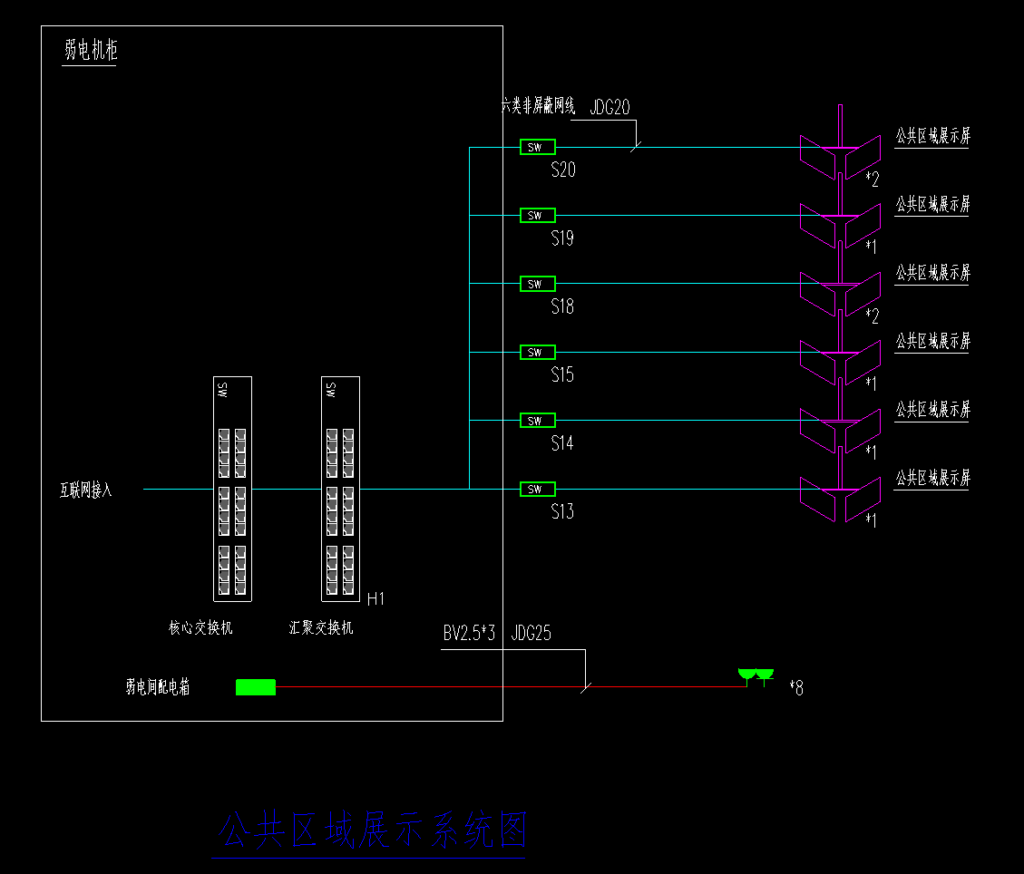

六、公共区域展示系统： 系统含公共区域展示屏设备16台，两台设备采用背靠背吊架安装； 设置于菜市场公共走道区域，每台设备需配备标准5孔电源插座1个，设备功率130W，电源由统一的智慧化配电箱引出，采用BV2.53电源线；每台配备标准RJ45网络插座1个，配备3米网路跳线1根，网络接至就近接入交换机引至；网络线路采用六类网线；网络及电源插座距离设备不超过0.5米；

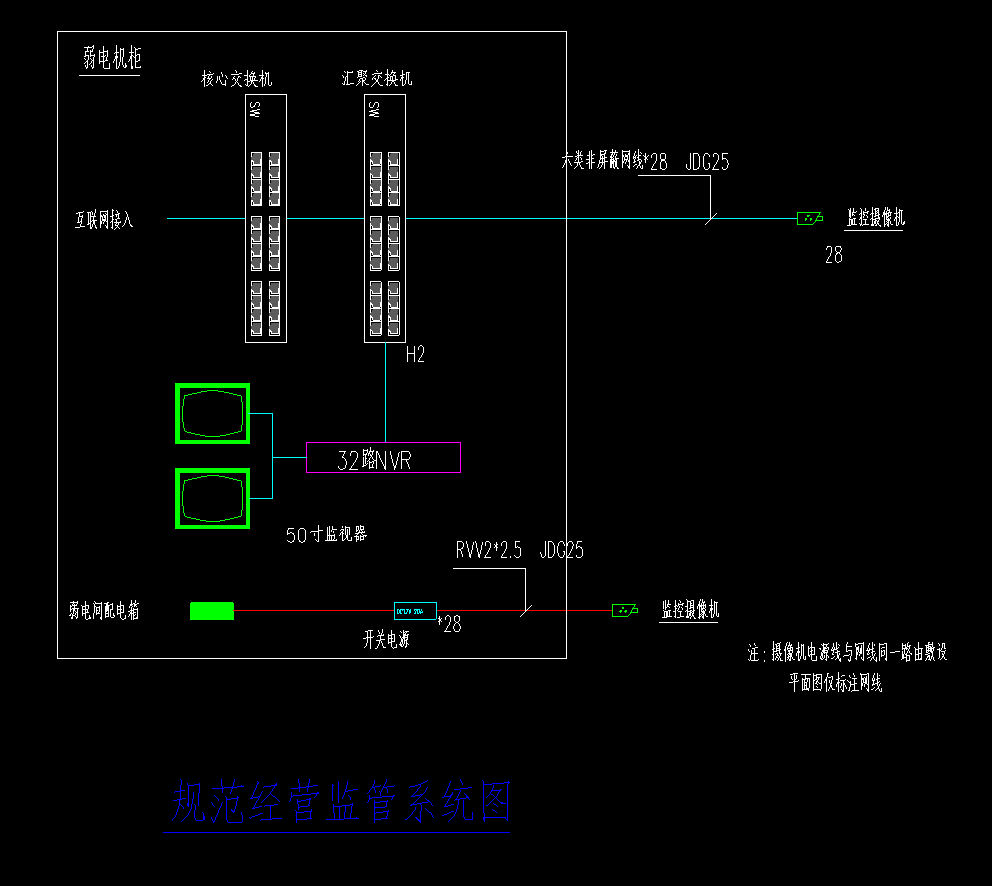

七、规范经营监管系统：系统含200W像素监控摄像机28台，设备壁装或吸顶安装；后端32路NVR1台,50寸监视器2台。4T硬盘10块，远程视频监管系统1套。设置于市场出入口、消费者通行区域，摄像机功率12W，电源采用总线制供电，由弱电机柜的开关电源引出，电源线采用RVV22.5电源线；网络接至弱电机柜监控专用汇聚交换机，网络线路采用六类网线；网络及电源插座距离设备不超过0.2米；NVR安装于弱电机柜，50寸显示器于办公室墙面壁挂安装；

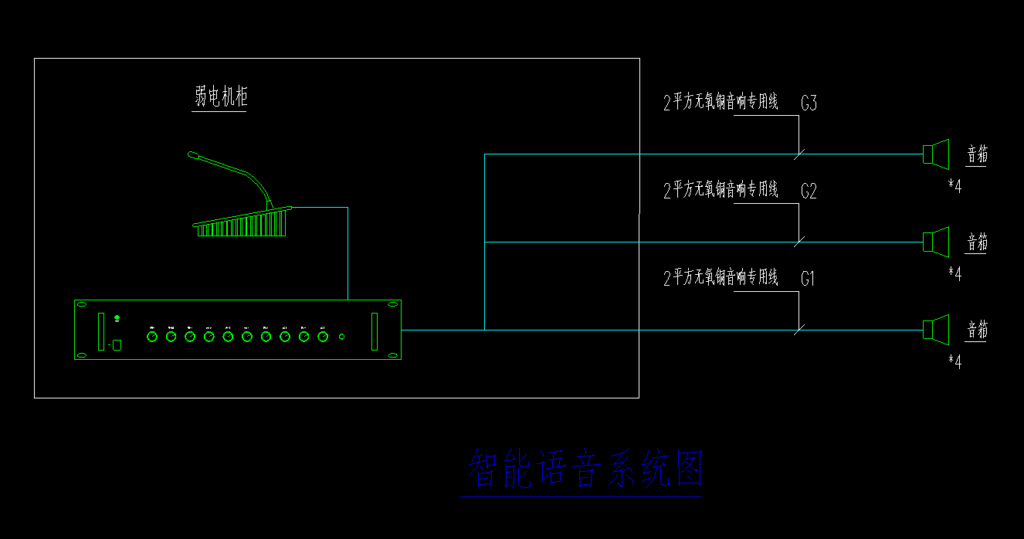

八、智能语音系统： 系统含智能语音软件1套，鹅颈话筒1套，功放1套，吊球式音箱12个吸顶安装，后端设备安装于弱电机柜； 音箱配备2平方专用无氧铜音箱线，采用手拉手布线，每路总线接入不超过5个音箱。

九、弱电机房系统： 系统含42U弱电机柜1台（深1000，宽600，高2000），22U弱电机柜1台，智慧云微端1台，防火墙1台，48口核心交换机1台，48口汇聚交换机2台，管理电脑1台； 机柜内部配置PDU插座3个，外部电源需配备标准5孔电源插座2个，电源由统一的智慧化配电箱引出，电源线不低于BV63电源线引入；

十、其他：
系统需配置不低于20M企业专网，可采用现有满足条件的市场网络；
弱电桥架采用200*100桥架,梁下1.5米安装。固定桥架的支、吊架，通过金属膨胀螺栓进行安装。
设置智慧化系统供电专用配电箱，独立系统配备独立空开回路；

图纸下载：
