维也纳酒店客控系统RCU接线图RTU接线图

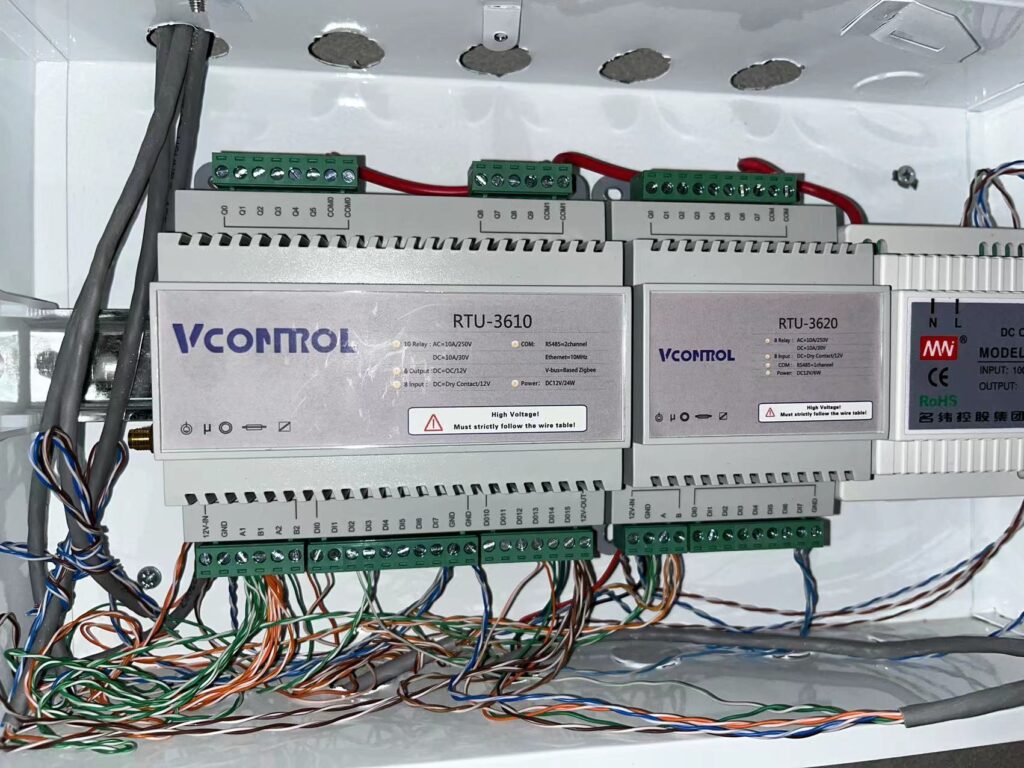

RCU，RTU设备主要分为两部分，上端220V强电和下端12V和控制信号线。

上端全部是220V强电接线端子，标记为COM的是常开220V的火线，标记为Q0的是插卡取电的输出220V的火线，标记为Q1-Q9的就是灯线，比如卫生间灯，廊灯，水吧台，衣柜灯带，窗帘灯带等，

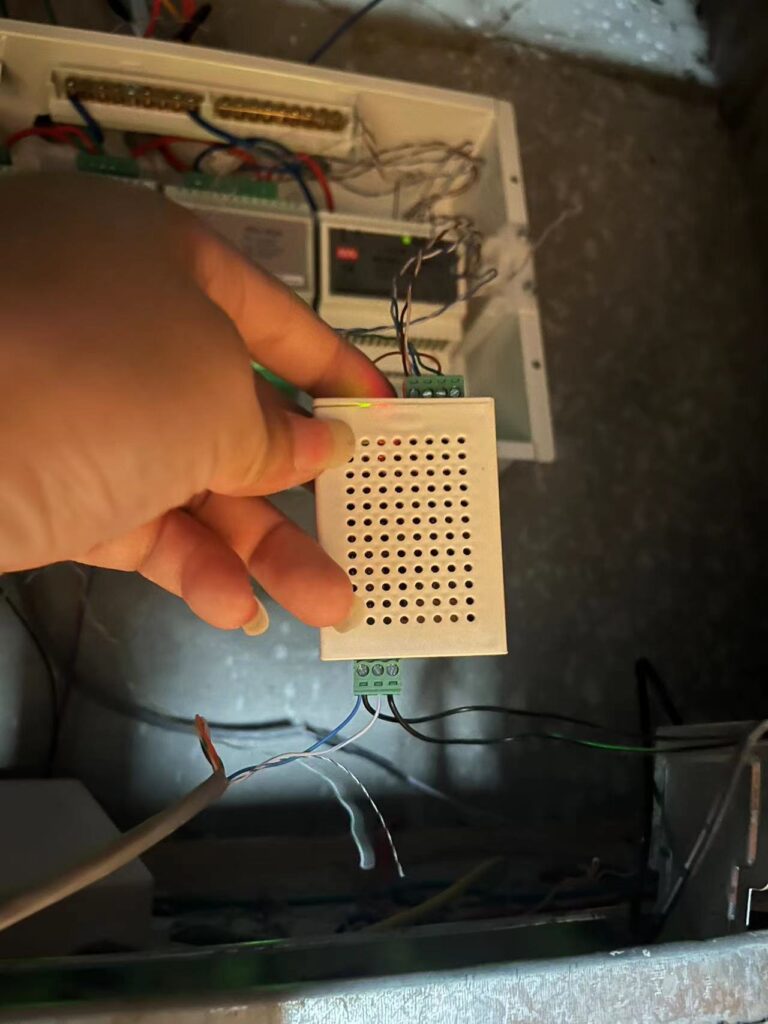

下端是弱电接线端子：分别是12V和控制信号线，标记为12IN,12OUT的全部是12V的正极，标记为GND的全部是12V的负极，标记为A1.A的就是485+，标记不B1.B的就是485-。智能开关，插卡取电，空调面板，空调红外转发盒，门口显示牌这些前端设备都是需要12V供电的，门磁，电视红外头，电动窗帘电机控制线这些都是不需要12V供电的，只需要控制信号线就可以了！

接线系统图下载CAD
