CXBG-1-1-PS-A-3B-I（CXBG-2-MC-DS-TL3000B-I）爆闪灯接线及配置指导

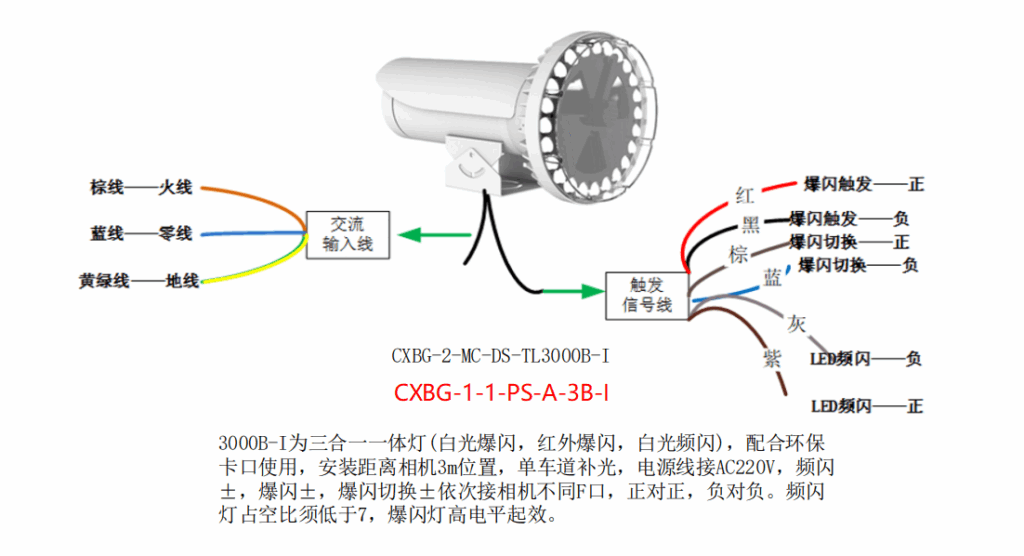

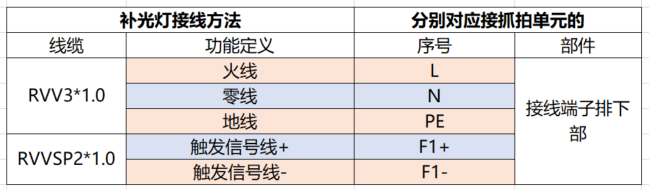

【安装】建议与相机同杆安装，横向距离相机5m以上。【接线】具体线缆颜色和功能定义以现场线缆标签为准；爆闪灯需要外接电源供电；触发信号线区分正负，不能接反，可以随意接在相机任意一个空闲F口，如F1+、F1-，F2+、F2-，记录好接在哪个F口即可。

【配置】通过网页访问摄像机：

具体配置逻辑如下

1、先确认触发信号线接在哪个F口，就对哪个F口进行配置，如接在F1，就对F1进行配置

2、配置起效状态高电平，默认低电平

3、建议启用方式选择默认，代表全天24小时启用，如果现场要求只有白天或者晚上使用，选择定时配置对应开始结束时间即可

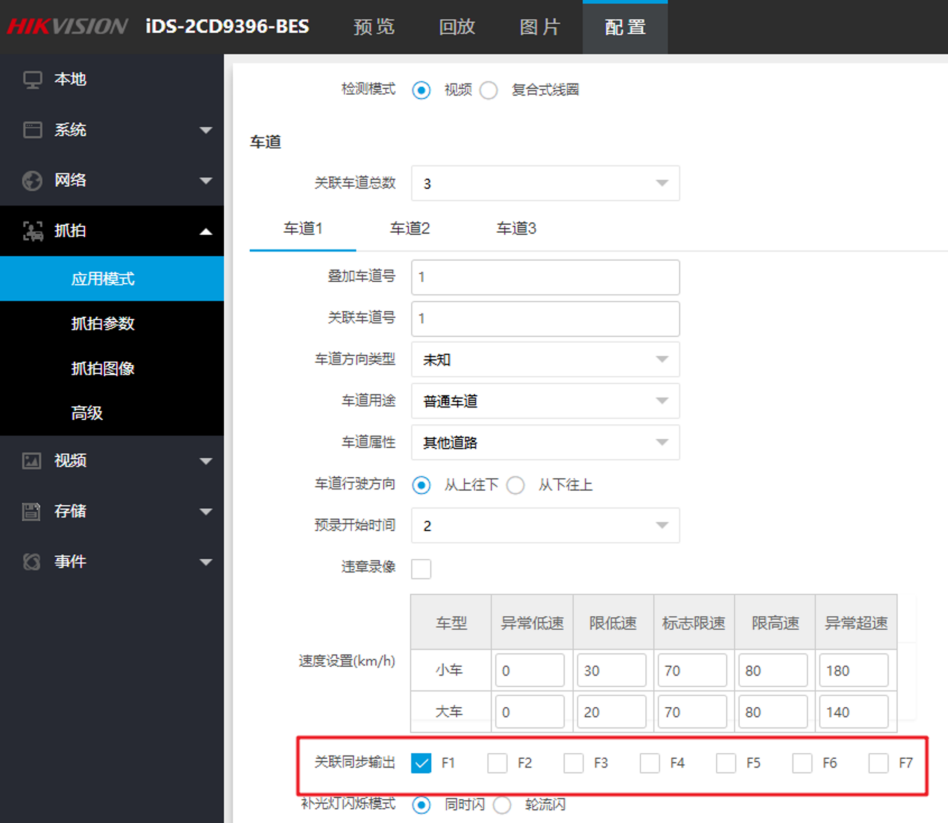

4、确认此爆闪灯给哪个车道补光，然后应用模式界面关联同步输出勾选此爆闪灯触发线所在F口，如F1就勾F1
