移动宽带上网+IPTV单线复用VLAN解决方案(内部资料)

移动宽带上网+IPTV 单线复用 VLAN 解决方案

 为什么要 VLAN 复用?因用户装修原因从弱电箱(光猫接入处)到客厅仅有一根预
埋网线,无法再次布放,但需要在客厅位置放置路由器和机顶盒需求,部分装维工程
师将 8 芯网线进行分芯 4+4 使用来满足业务需求,属于“3030 服务”明确严禁使用的
方案,该方案导致网线仅能承载最高百兆带宽,特别是现今签约带宽通常都是
200M-1000M,该方案的弊端会随着高带宽的普及而严重制约了用户的使用体验,因此
将 VLAN 复用的技术应用到此类场景是低成本、最有效、最容易的解决方案。

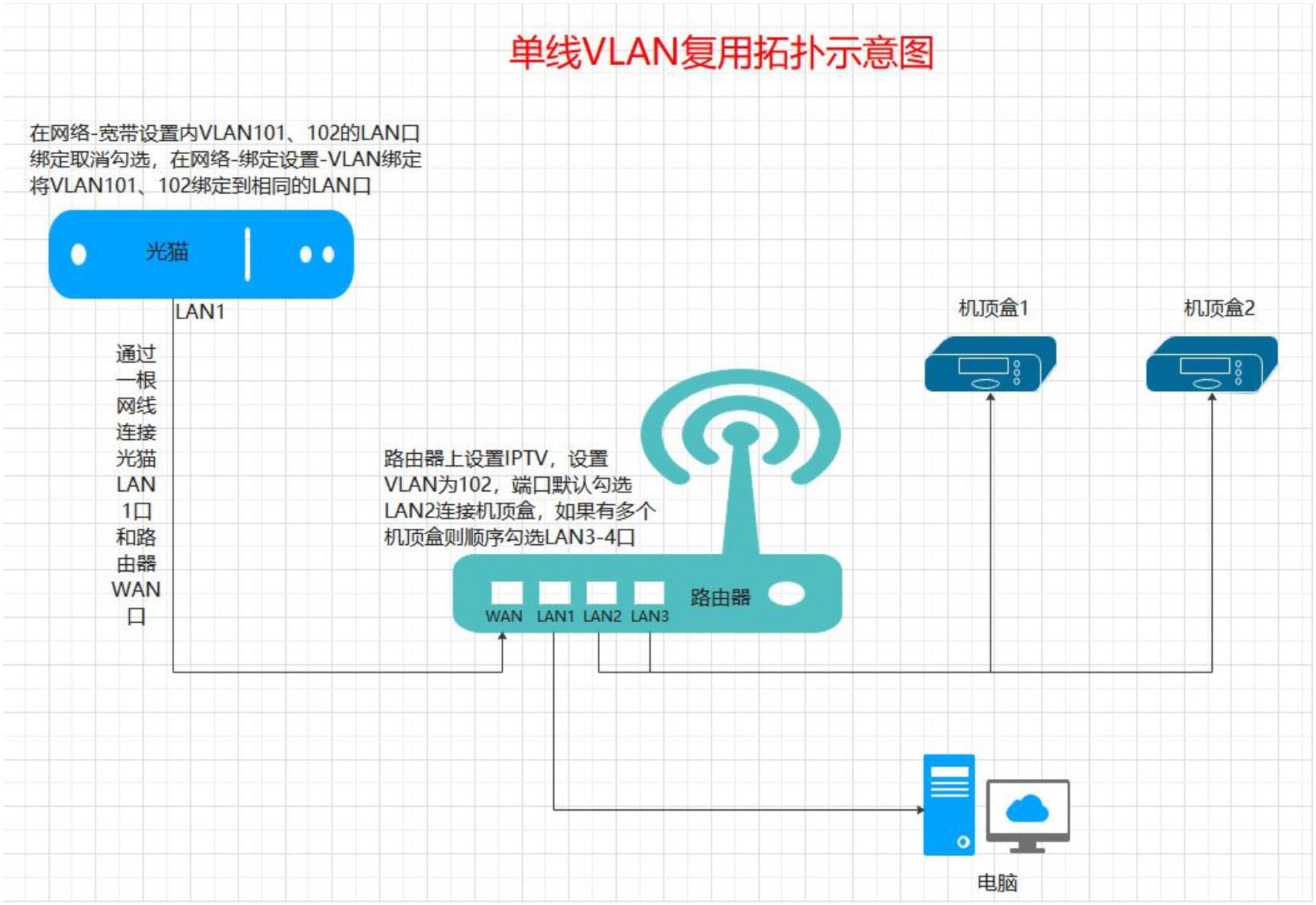

 一、拓扑图


二、光猫侧配置

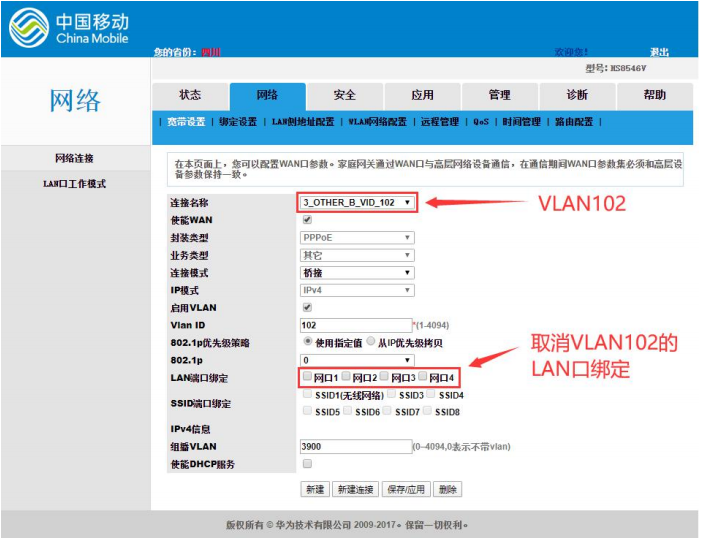

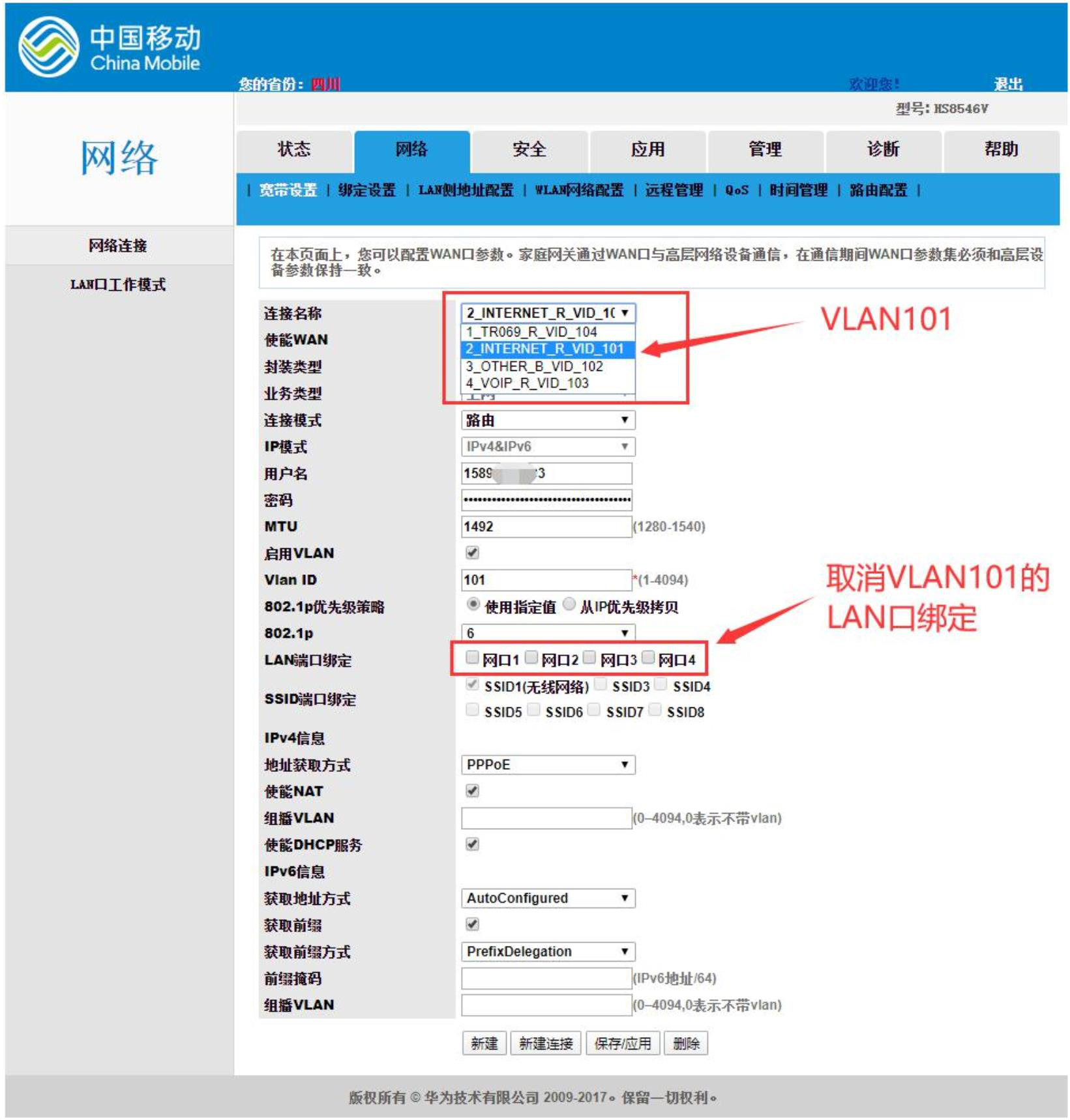

1、网络-宽带设置-网络连接下面将 VLAN101 和 102 的 LAN 口绑定全部取消勾选

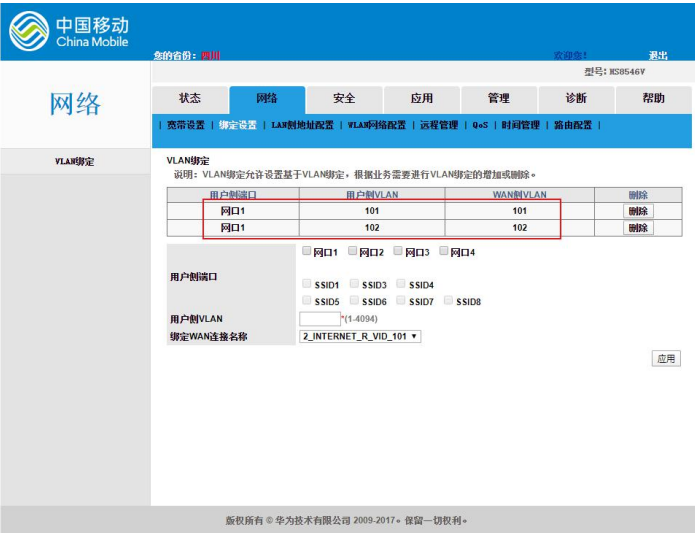

2、网络-绑定设置-VLAN 绑定,将 VALN101 和 102 绑定到 LAN1 口(只能绑定 LAN1,
切勿绑定 LAN2-4 口)


 三、路由器侧配置

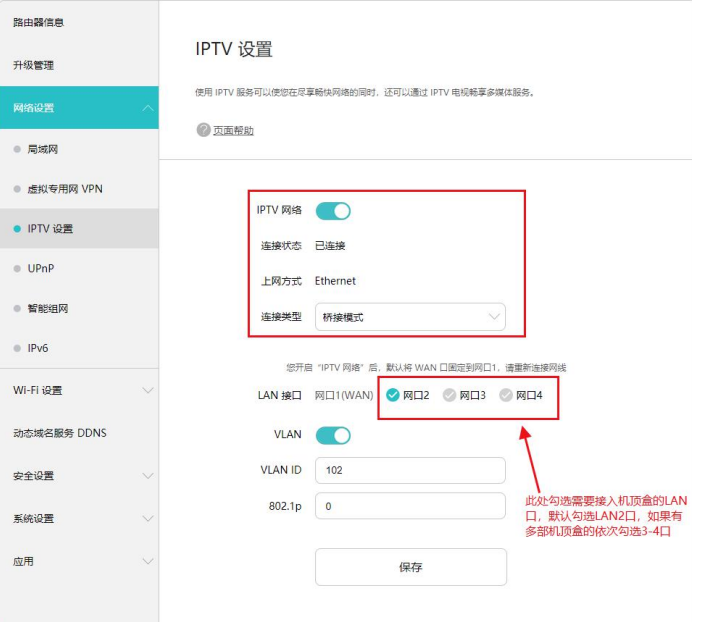

在路由器配置页面找到 IPTV 设置页面,按照图示进行设置,默认勾选 LAN 口接入
机顶盒,如果有多个机顶盒的需要依次勾选 LAN3-4 口并分别接入机顶盒网线。


 四、验证
经过以上简单设置后即可通过一根网线实现上网与机顶盒业务的正常使用,

设置
完成需要对结果进行验证以保证方案有效。

 VLAN 复用设置的后路由器不影响 Mesh、有线、无线中继等组网方式,不过要
注意 Mesh、无线中继因本质还是采用无线连接,速率会因无线连接速率、干扰、性能
等因素影响。

六、其他说明
VLAN 复用需要光猫和路由器均支持才能实现,本文中所涉及的光猫为华为
8546V,路由器为华为 AX3 Prp。
目前可以确定支持的光猫有:华为 8546V、华为 8545M、终端公司 H2-3。
路由器有:荣耀 CD29、华为 TC5200 以及本次测试采用的华为 AX3 Pro,

但因
测试有限,不代表仅有以上型号设备支持,具体请以设备实际是否支持为准,后续
支持设备将持续更新。
