摄像机怎么接拾音器和音箱?—海康威视篇

关于摄像头如何外接拾音器的一些方法和注意事项!

▶▶ 第一步:设备接拾音器(区分摄像机是网络或模拟/同轴摄像机)

☛若录像机接网络摄像机

因为视频及音频编码均由摄像机完成,所以当摄像机没有内置拾音器的时候需要给摄像机外接拾音器,举例海康摄像机拾音器的接法。

图片[1],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

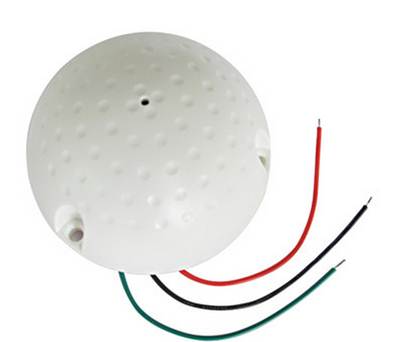

一般拾音器有三条线:①电源正级 ②电源负级 ③信号线;

操作步骤:

1. 把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电

2. 拾音器的信号线接到摄像机的“AUDIO IN”;

3. 把拾音器的电源负极、外置电源的负极都接到摄像机的“GND”或”G”处。

☛若录像机接模拟/同轴摄像机

模拟/同轴摄像机的编码是在录像机上实现的,录像机上有几路音频输入即可支持几路摄像机录音,默认从第一个通道开始录音,故拾音器需接录像机上(注:需录像机有音频输入接口)。

音器连接录像机的(Q9或莲花头)端子:

一般拾音器有三条线:①电源正级 ②电源负级 ③信号线

接线规则:信号线接信号线,屏蔽层接屏蔽层

操作步骤:

1. 拾音器正极连接到外接电源的正极,像机不对拾音器供电

2. 拾音器负极接到电源负极,再将黑色公共端接到Q9或莲花头屏蔽层;

3. 信号线接到Q9或莲花头信号端。

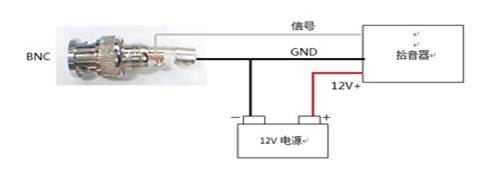

图片[2],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

注意:

拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合,可能会造成无声音或声音轻,或者啸叫。

一、音频输入接拾音器的接线方法:

目前,我司网络摄像机音频接线方式大致分为两类,3.5mm音频头及绿头插线方式。具体可查看设备彩页或操作说明

3.5mm音频头介绍:

图片[3],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

绿头插线介绍:

图片[4],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

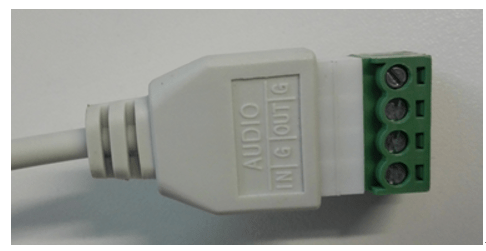

绿头插线:如从下到上分别是音频输入、地、音频输出、地,两个地可共用。

图片[5],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

接线方式:

a.将摄像机上的AUDIO IN端口接拾音器的信号线

b.拾音器正极外接电源正极供电

c.拾音器的负极和电源负极相接后,接入AUDIO IN边上的G端子即可

摄像机跟录像机之间的联系使用网线就可以的,不需要另外加传输线

3.5mm音频接口

外观如下图:

图片[6],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

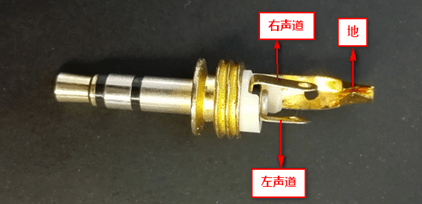

插头内部图片如下,中间两片短的触点是左右声道,长的是地线。

图片[7],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

自制接头方法:此处主要介绍非3.5mm接口的拾音器制作3.5mm标准接头的方法

单声道接法:单声道接法是我们最常使用到的接线方式,只需将拾音器的信号线与接头的左右声道连到一起即可,拾音器的电源负极与“地”相连,再给拾音器供电即可。

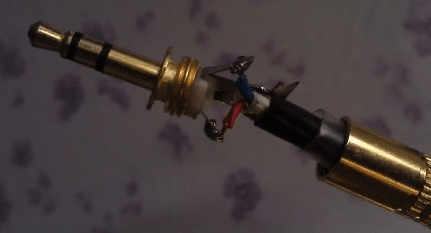

左右声道(双声道)接法:双声道可以接两个拾音器,只需将两个拾音器分别接在左右声道上,即可实现左右声道音频同时输入。需要注意的是,在预览和回放中,左右声道的声音是混合在一起无法分开的。

图片[8],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

接线完成后需要做绝缘处理,有条件的话使用热缩管,也可以使用绝缘胶布包裹,如下图所示。

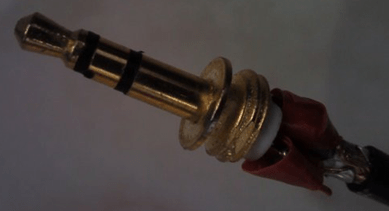

图片[9],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

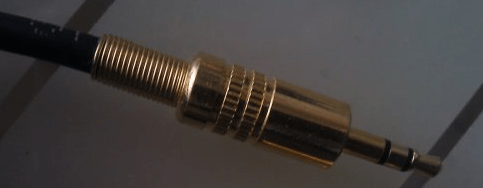

图片[10],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电

二、音频输出接音箱的接线方法:

a.音箱正负线与电源正负线相连

b.音箱信号线与摄像机AUDIO OUT相连

c.摄像机GND、音箱负极、音箱电源负极三线相连

图片[11],摄像机怎么接拾音器和音箱?—海康威视篇,老王弱电
