4200电视墙客户端操作指导（推荐）

1、DS-69/6A解码器“客户端”下载

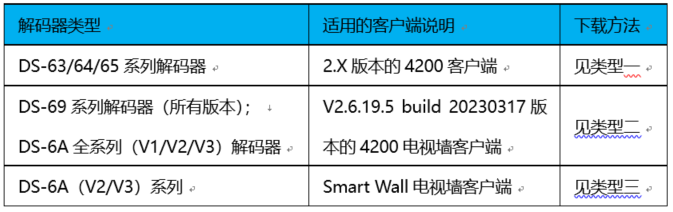

客户端下载说明：

注：DS-692xUD，此型号为视频综合平台B21系列（非解码器）点击下方链接下载客户端。

☛类型一：DS-63/64/65系列解码器 请下载2.x版本的4200客户端

下载地址：

☛ 类型二： DS-69系列所有版本、DS-6A全系列（V1/V2/V3）

4200电视墙客户端（V2.6.19.5 build 20230317版本）

下载地址：

——————————————————————————————–

提醒：6A V2/V3版本解码器使用此客户端默认不支持轮巡上墙，您可以将解码器升级对应版本后支持，或者使用类型三（Smart Wall客户端进行轮巡上墙）

☛类型三：DS-6A全系列（V2/V3）（V1除外）

请从官网下载Smart Wall软件使用（点击此处下载）

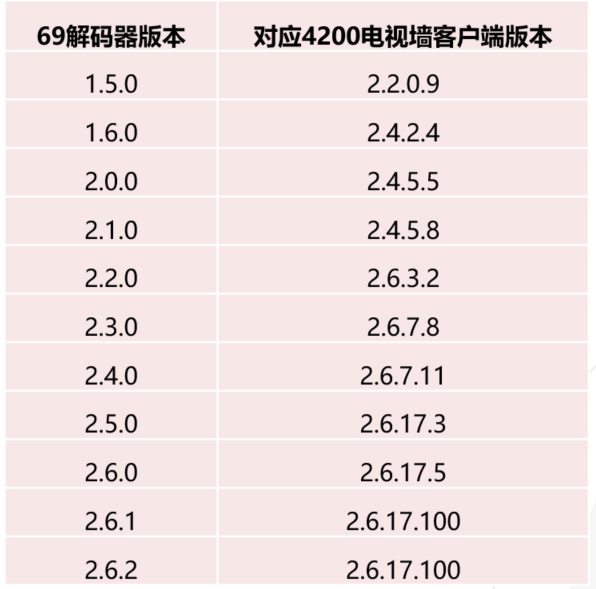

DS-69系列解码器和4200电视墙客户端匹配关系

补充：V2.6.19.5 build 20230317版本的客户端，属于69系列/6A系列解码器所有版本通用的客户端。

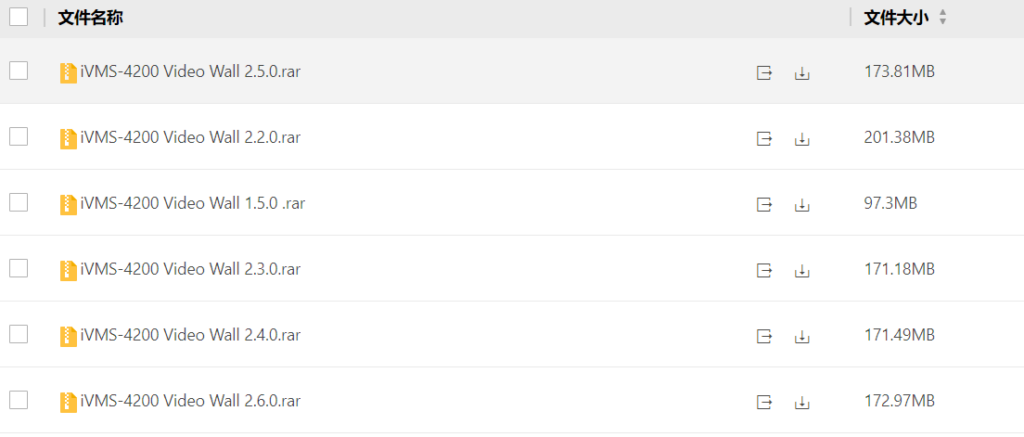

其他版本4200客户端匹配关系如下：

匹配的客户端版本下载地址：

注意：链接里面的客户端版本，需要解码器的版本一一对应，例如：解码器版本为2.6.2，那您要2.6.0的4200电视墙客户端

2、DS-69/6A系列解码器“普通”解码上墙

第一步：安装对应电视墙客户端，详细方法请看此文章第一条：1、DS-69/6A解码器“客户端”下载

第二步：添加解码器和要解码的设备（摄像头/录像机等）

1、打开安装好的客户端，设置客户端的用户名和密码

2、点击添加设备，设备类型：海康设备

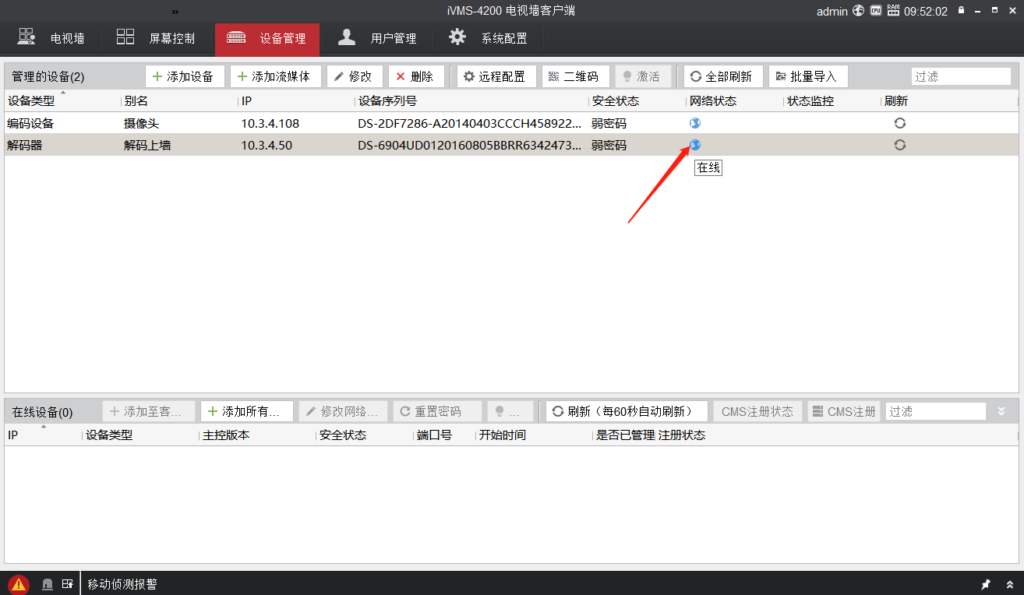

3、添加后，鼠标放在对应设备的网线状态上，可以看到是否在线

在线：表示添加成功，继续做第三步

离线：根据对应的报错信息来处理

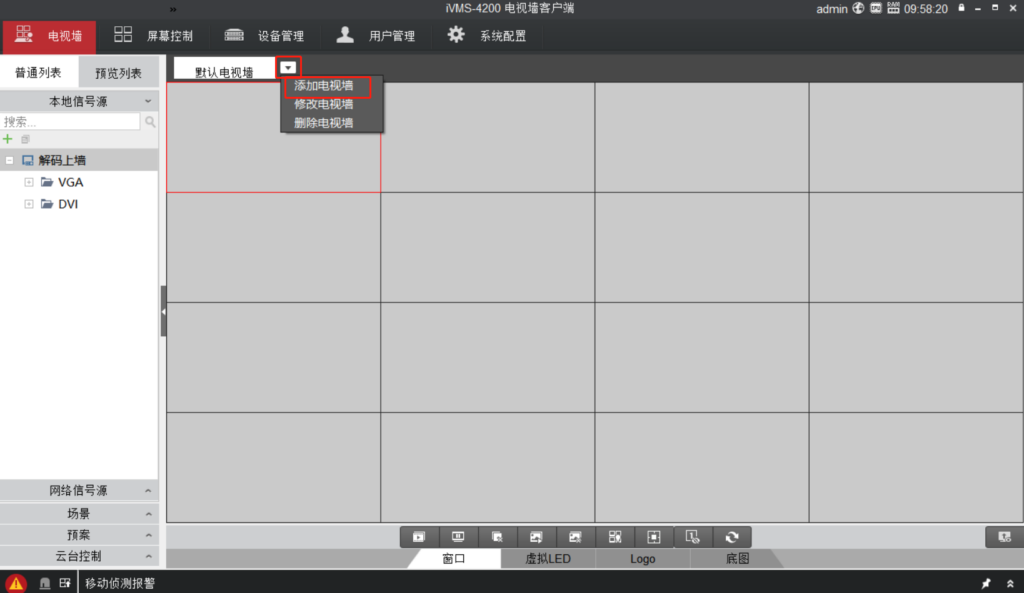

第三步：添加电视墙

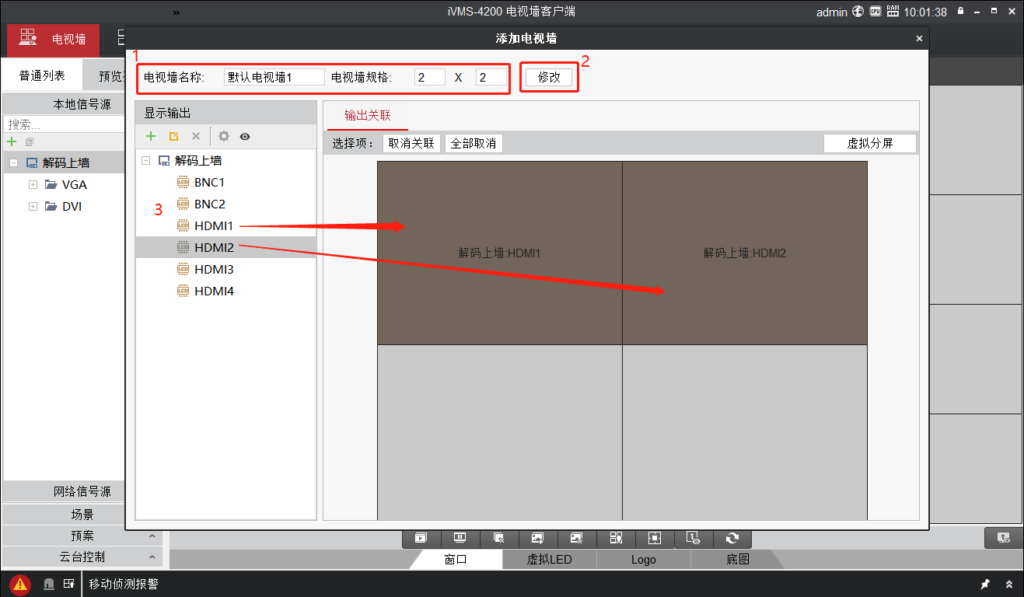

（1）设置电视墙名称和规格，点击修改

（2）将左边的信号源拖动到右边的电视墙上，再次点击修改，会保存成功

第四步：解码上墙

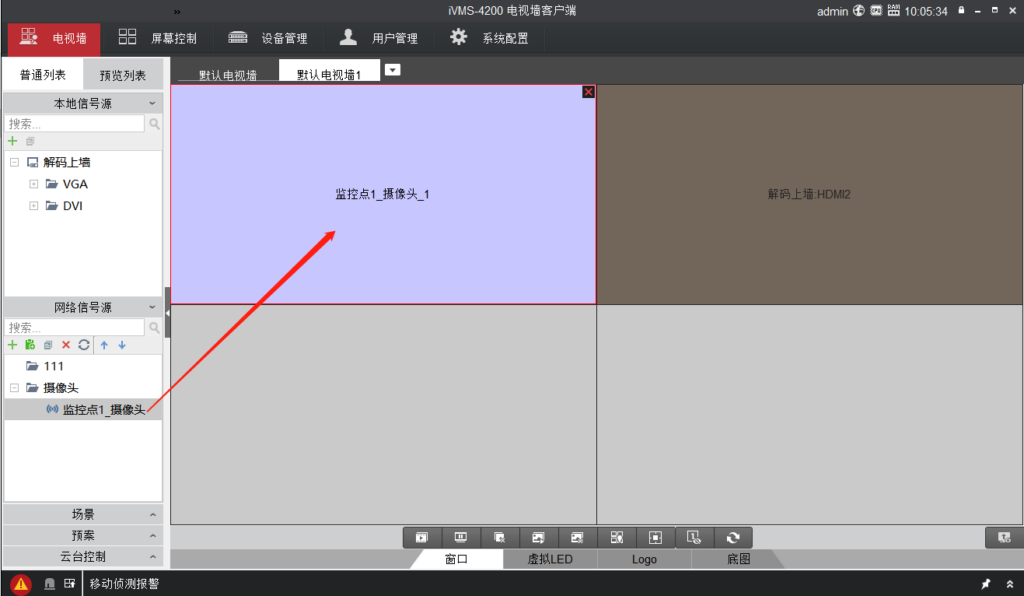

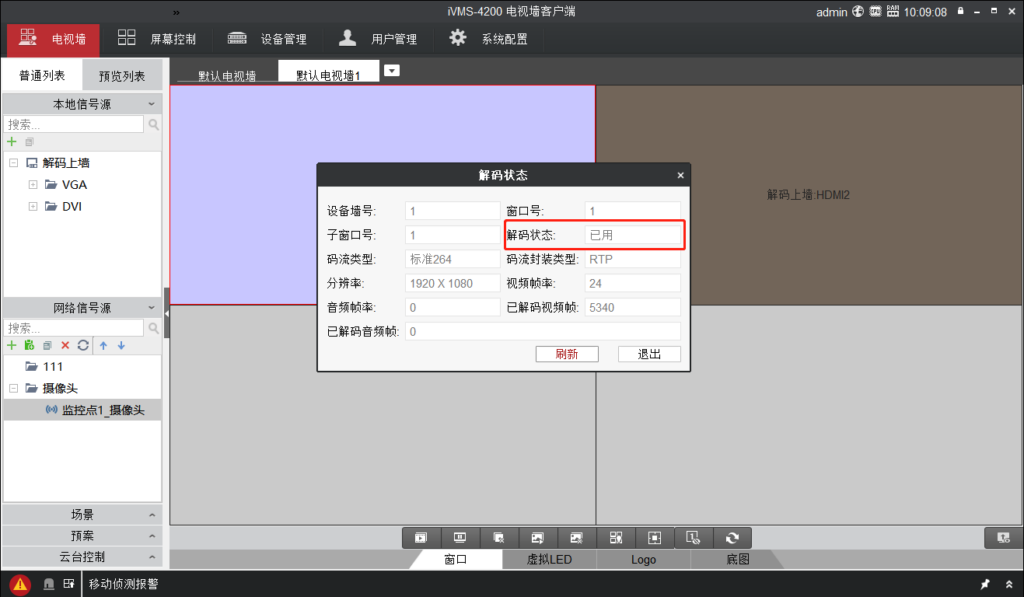

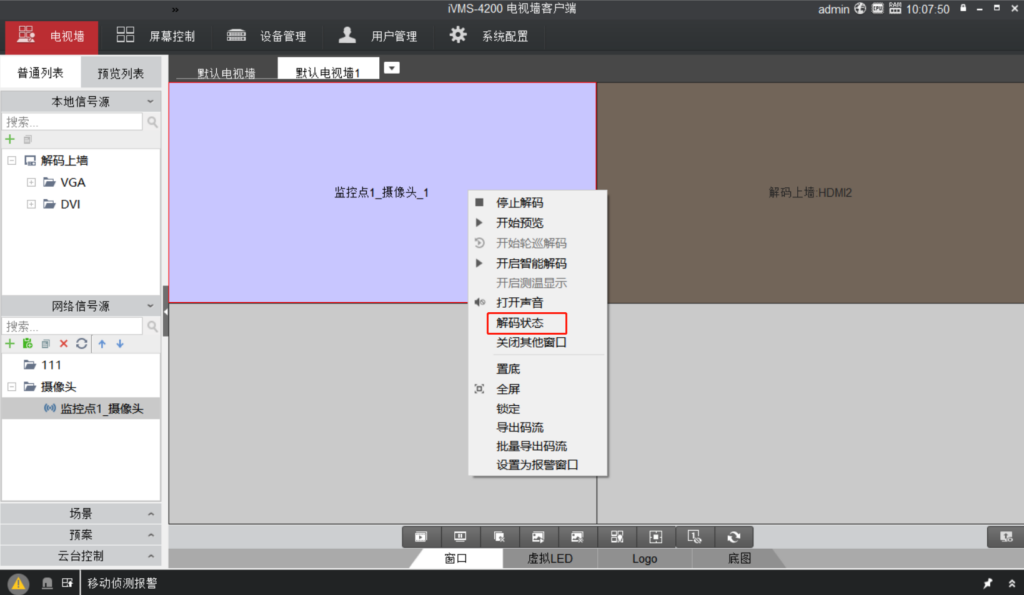

将左边的对应监控点拖动到右边的电视墙上，查看大屏画面，或者鼠标右键解码状态，已解码则表示解码上墙成功

3、DS-69/6A系列解码器“轮巡”解码上墙

首先：确保电视墙能正常解码一个监控点

一、轮巡组设置：

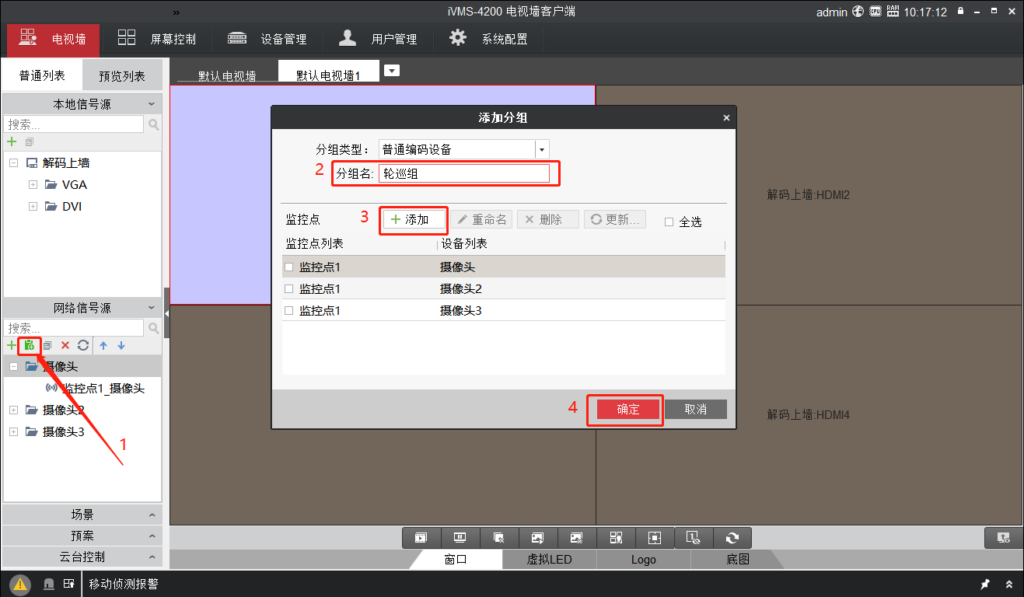

1、点击添加分组

2、设置分组名称

3、点击添加，选择同一个轮巡组里面的监控点，点击确定

注意：一个轮巡分组内监控点不能超过64个

注意：设备最多支持设置8个场景

二、轮巡解码上墙：

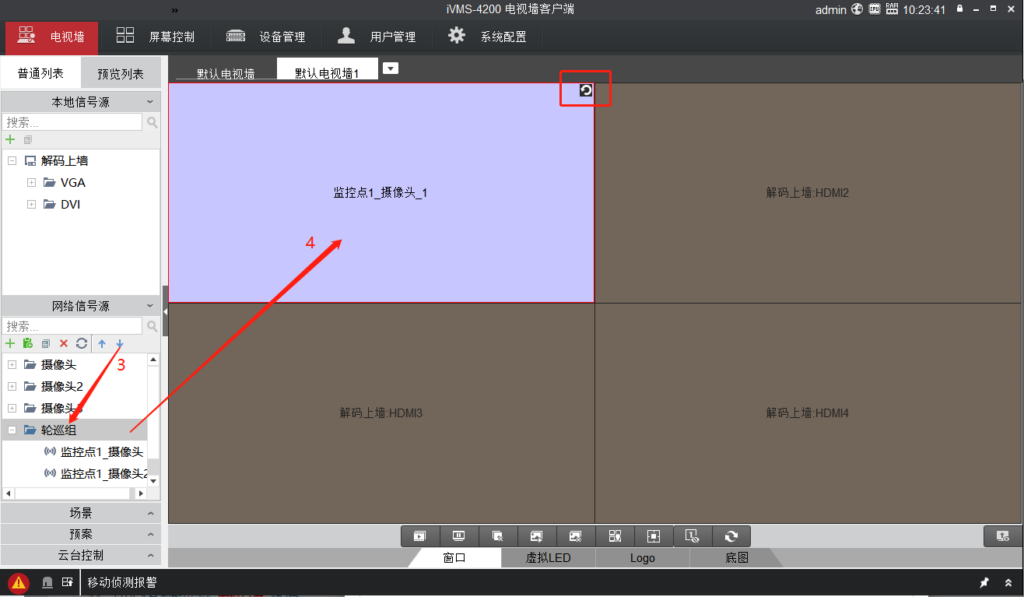

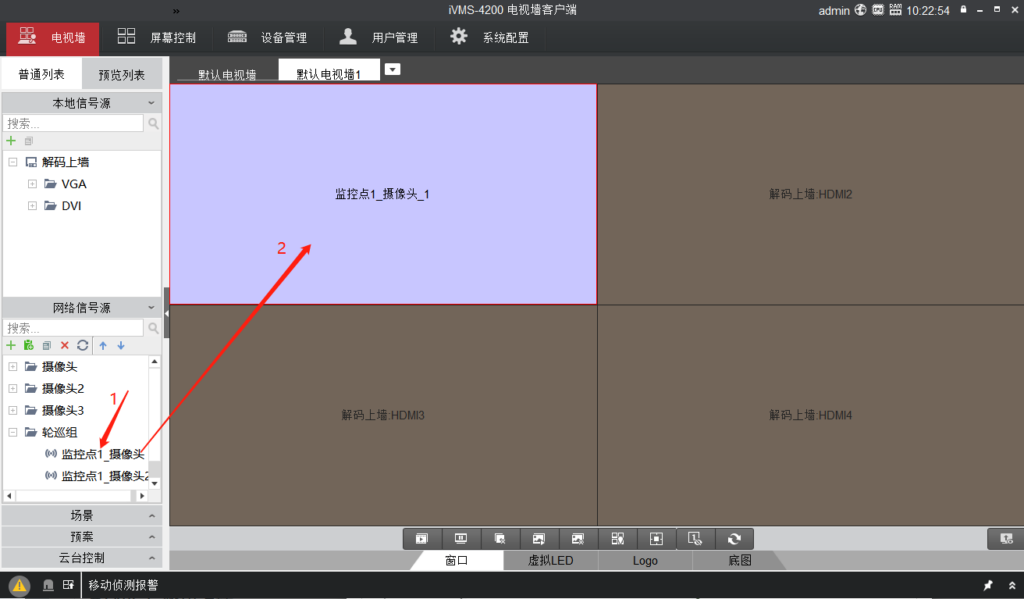

1、展开分组，选择其中一个监控点，将该监控点拖到其中一个窗口上

2、再将整个文件夹拖到对应窗口中，右上角看到逆时针图标后，表示轮巡解码上墙成功

三、轮巡设置：

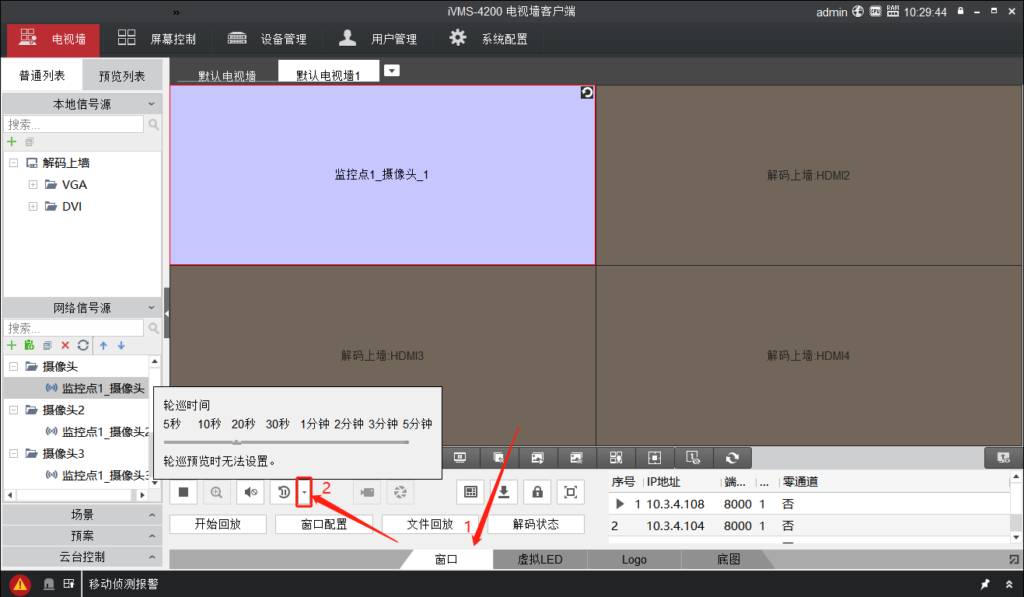

1、轮巡时间设置，选择对应轮巡上墙的画面，点击窗口，设置对应轮巡时间

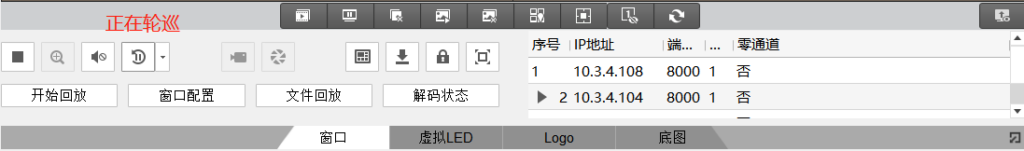

2、轮巡状态查看：

注意：轮巡时间只能在停止解码后设置，停止方法如下图：

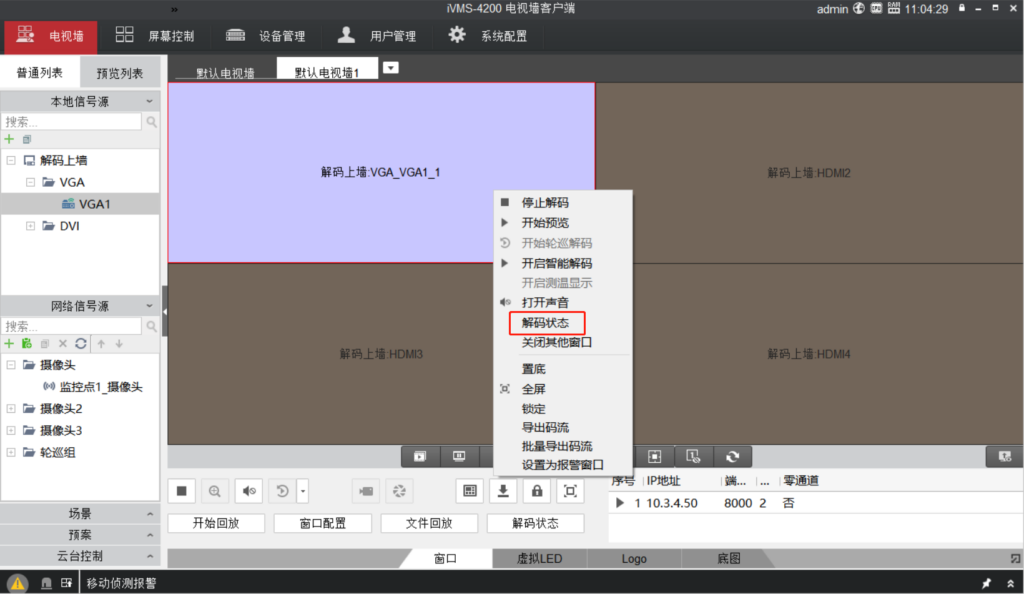

鼠标右键对应解码窗口，可以选择停止解码/开始解码

4、DS-69/6A系列解码器“回放”解码上墙

首先：确定解码上墙的设备有对应的录像内容

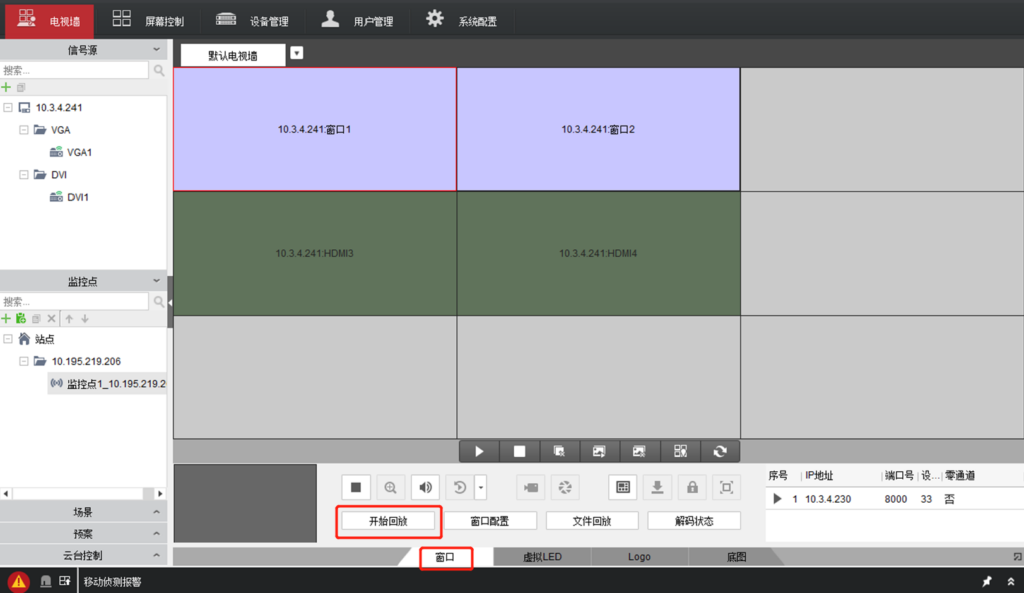

解码器解码通道画面上墙后，选择要回放的通道，点击“窗口→开始回放”即可回放该通道录像。

注意：如果摄像头的录像存在录像机里，需要电视墙客户端添加录像机，解码录像机里面的通道才可以进行回放

5、DS-69/6A系列解码器切换“子码流”上墙

一、图文操作指导如下：

1、关闭自动改变码流：

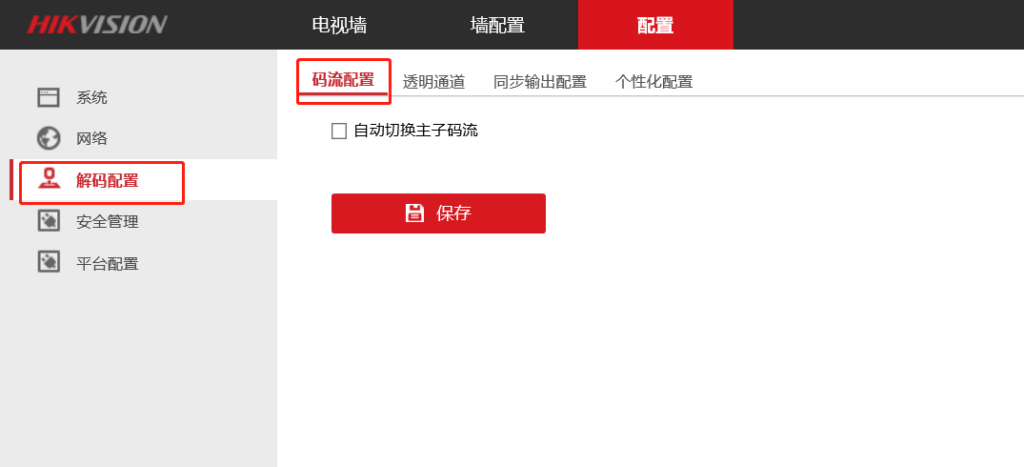

界面1：网页登录解码器（输入解码器IP地址访问），登录后，进入配置-解码配置-码流配置，先关闭“自动改变码流类型”。

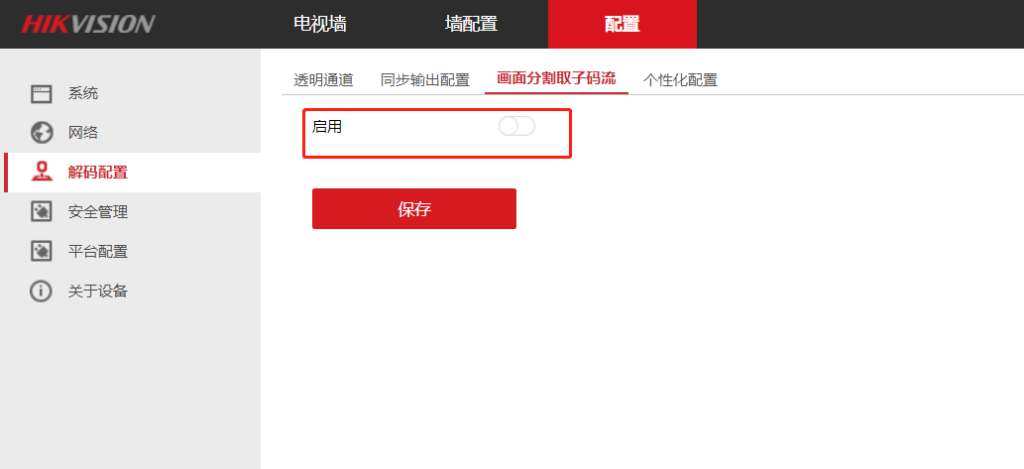

界面2：配置-解码配置-画面分割取子码流，开启则表示多画面为子码流，关闭则表示多画面为主码流

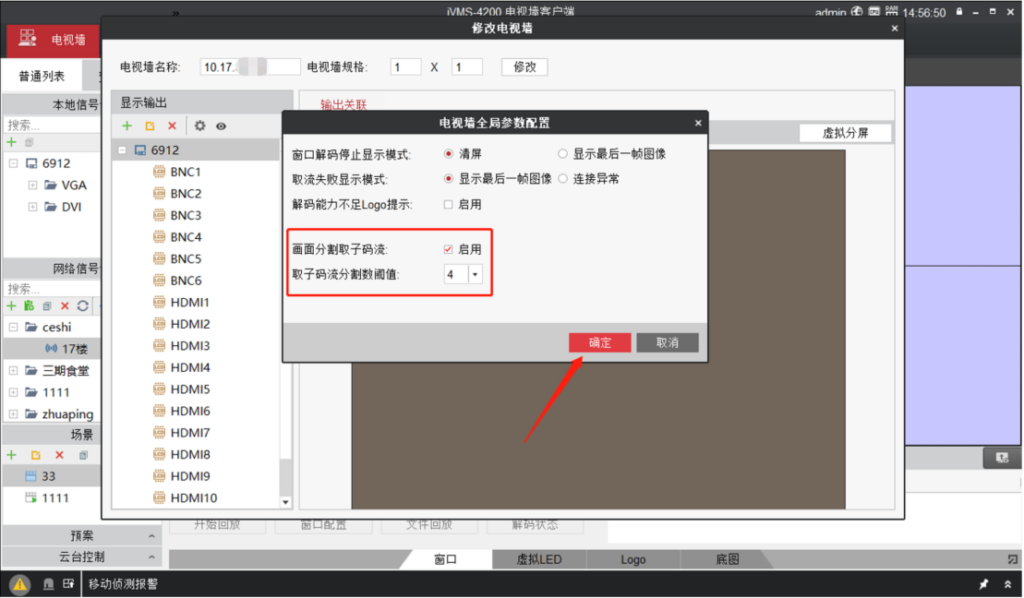

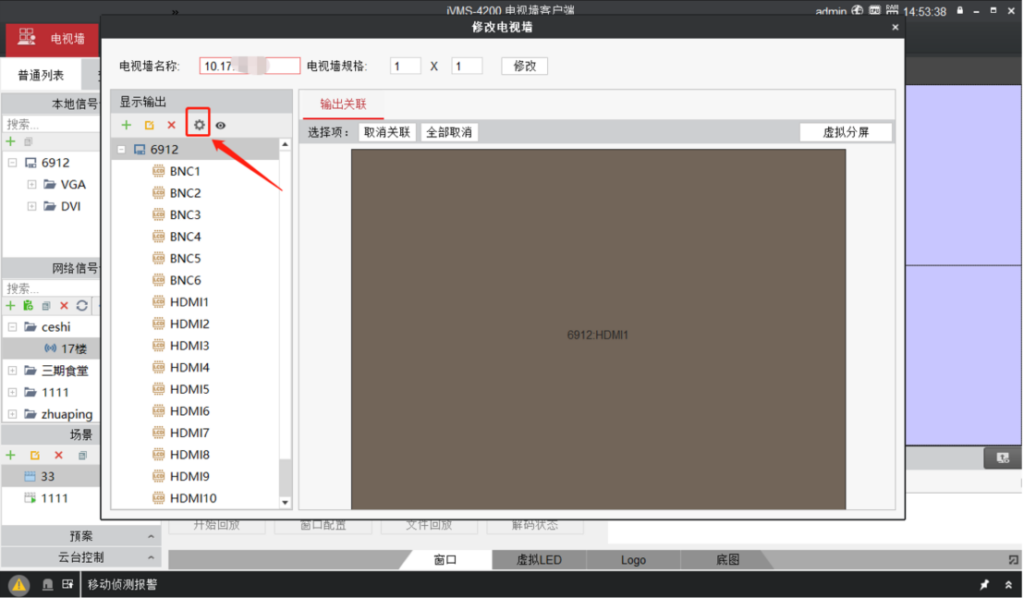

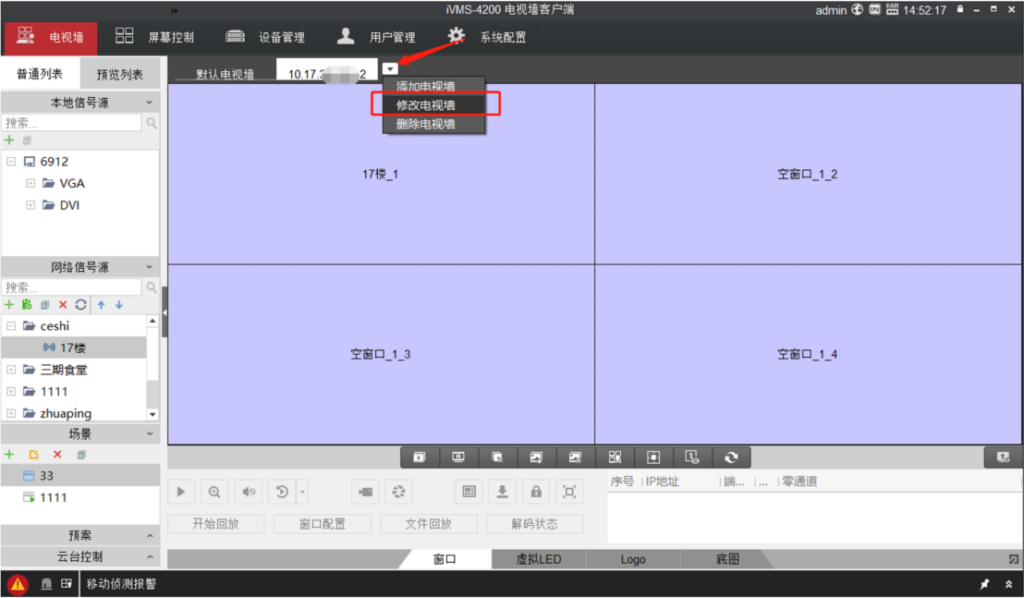

方法2：在修改电视墙界面

可以取消勾选自动改变码流类型

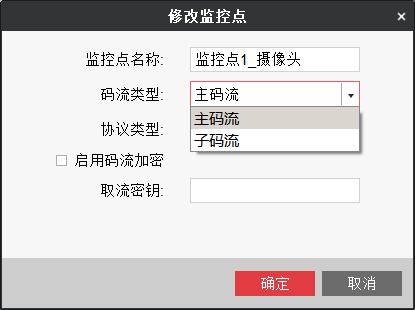

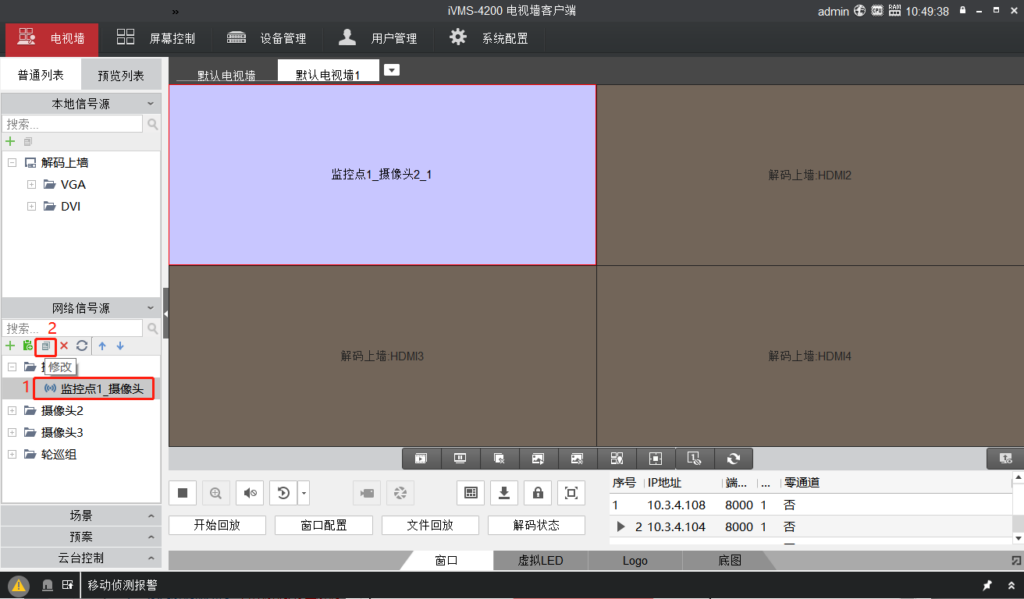

2、选择要修改的监控点，点击修改图标，

可修改监控点名称、码流类型、协议类型，将码流类型改为子码流，确定。

3、把对应监控点，重新拖动到电视墙或者场景切换后生效，解码上墙即可。

二、视频操作指导如下：

6、69/6A系列解码器解码“电脑画面或其他接到解码器DVI或HDMI接口的画面”上墙

方法一： 本地解码（推荐）

接线指导：

1、将需要画面上墙的电脑视频输出通过视频线连接到69解码器的视频输入接口（VGA或DVI)

2、将解码器的视频输出(HDMI）通过视频线连接到大屏。

3、将解码器的某一管理口（GE1/GE2）与安装有4200电视墙客户端的电脑通过网线连接到同一交换机

———————————————————–

配置指导：

第一步：安装对应电视墙客户端

第二步：添加解码器

1、打开安装好的客户端，设置客户端的用户名和密码

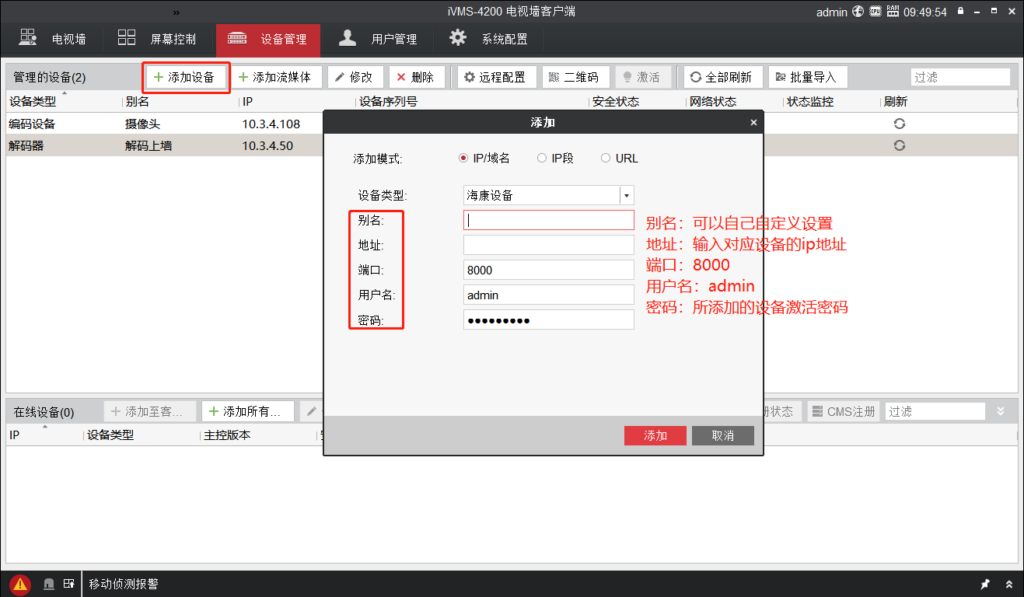

2、点击添加设备，设备类型：海康设备

3、添加后，鼠标放在对应设备的网线状态上，可以看到是否在线

在线：表示添加成功

离线：根据对应的报错信息来处理

第三步：添加电视墙

（1）设置电视墙名称和规格，点击修改

（2）将左边的信号源拖动到右边的电视墙上，再次点击修改，会保存成功

第四步：解码上墙

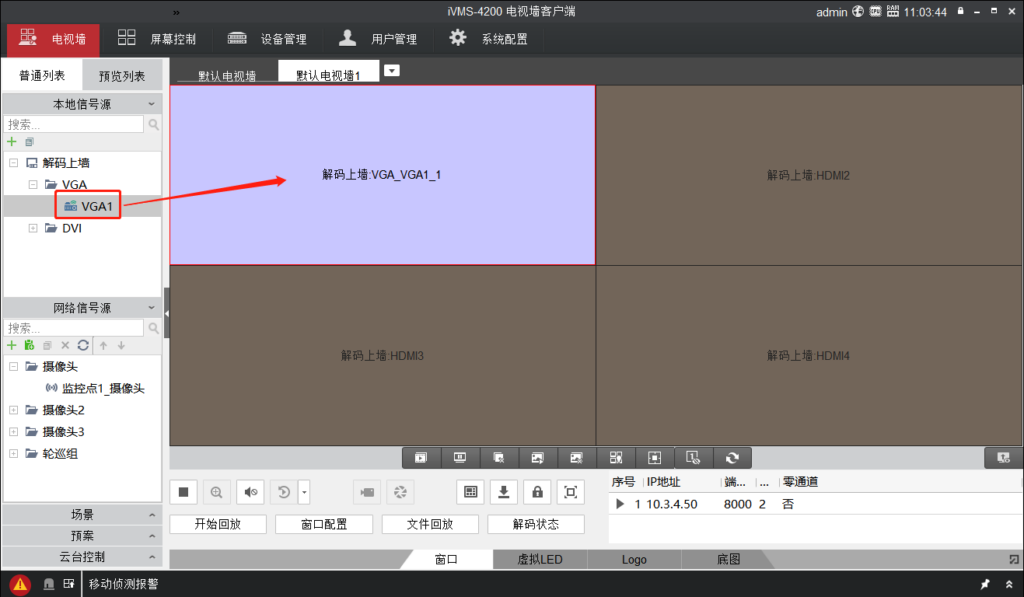

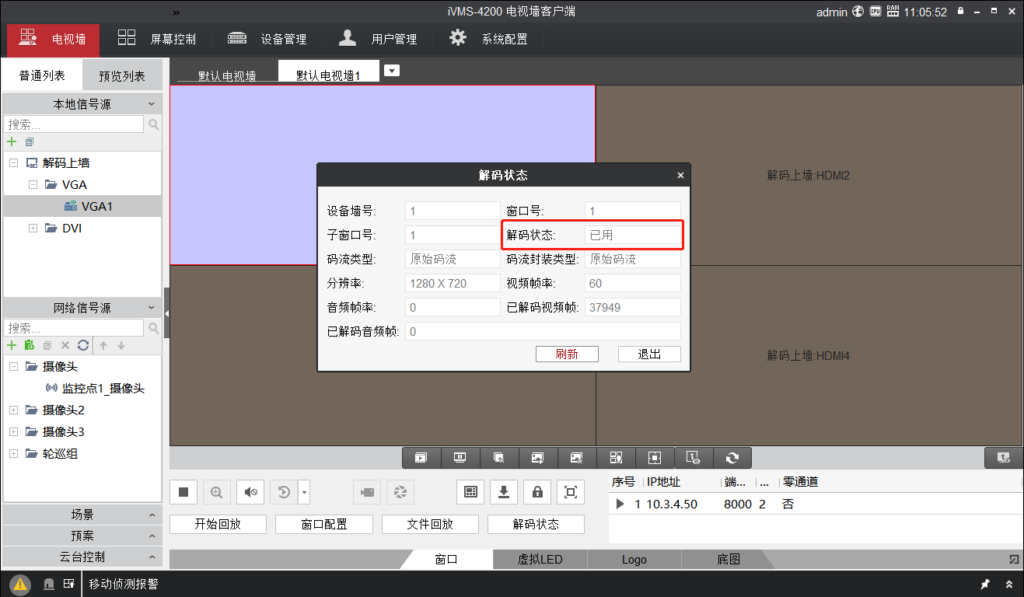

将左边的本地信号源（VGA/DVI）拖动到右边的电视墙上，查看大屏画面，或者鼠标右键解码状态，已解码则表示解码上墙成功

7、DS-69/6A（V1.x版本）系列解码器怎么输出解码画面的声音？

此操作请以实际设备为准！

69/6A系列解码器支持两种音频输出模式：1、HDMI口输出音视频（解码器HDMI默认输出音频，无需设置，需要显示器支持播放声音）；

2、DB15口转BNC口输出声音，方法如下：

第一步：接线设置

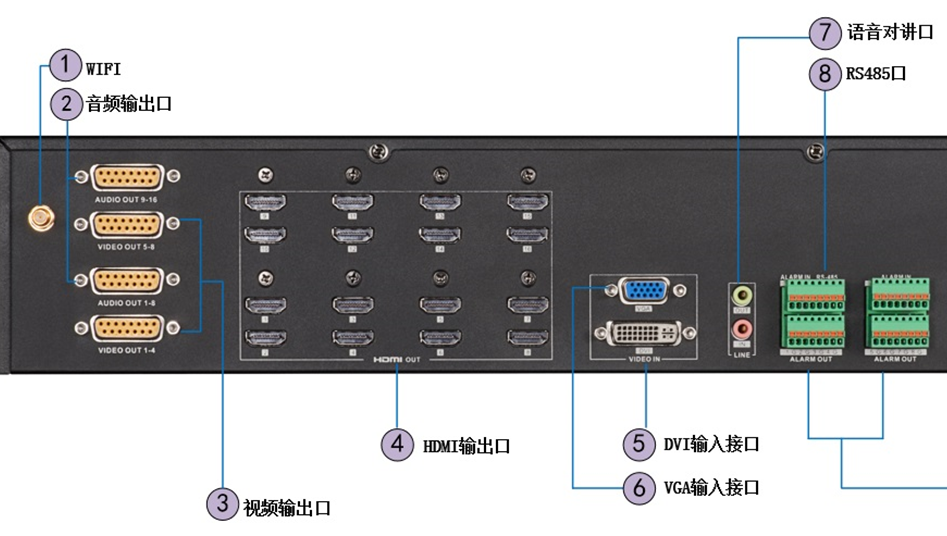

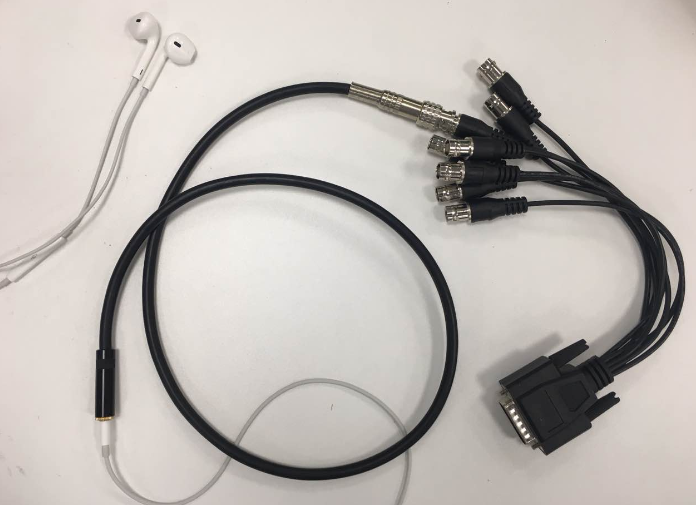

解码器接口板左边有音频输出接口，如下图所示，AUDIO OUT 1-8表示音频输出口1-8通道。

说明：

（1）转接头是设备出厂自带的。

（2）建议自采BNC母头转3.5mm转接头，用于自己测试使用，如上图所示。

（3）BNC头子上有数字编号表示音频通道。
