别墅/单元/人脸门口机接门锁及开门按钮指导–海康威视篇

别墅/单元/人脸门口机接门锁及开门按钮指导(如何接磁力锁,接开门按钮)



接门锁篇

1. 明确锁的类型:确认常开还是常闭型的锁?

>>常见的灵性锁/阴极锁是常开类型NO,通电开锁;磁力锁/阳极锁属于常闭类型NC,断电开锁。

>>对应设备上的NC、COM默认接入磁力锁/阳极锁;NO、COM默认接入灵性锁/阴极锁。

注:目前除人脸门口机与KV8113门口机门锁接线与上述相反外,其他海康门口机门锁接线均可按此操作。

人脸门口机与KV8113门口机门锁接线:NC与COM接阴极锁/灵性锁;NO与COM接磁力锁/阳极锁。

【如果是第三方厂家锁,建议客户先联系锁厂家进行确认】

下文将以单元门口机、别墅门口机为例介绍接线:

2.  选择对应端口完成接线


3.  测试开门效果

单元门口机:短接开门按钮(例如S1和G或A1和G);刷合法卡开门

别墅门口机:刷合法卡开门

接开门按钮篇

1.  明确对应接口

根据丝印标识找到设备端子处的ALARM_1~ALARM_4和ALARM_GND或者SENSOR的S1-S4和GND;

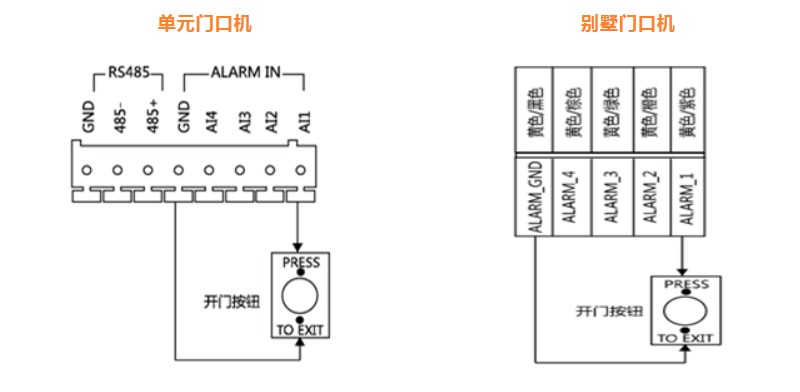

2.  选择对应端口完成接线

门口机默认ALARM_1和ALARM_GND为开门按钮。人脸门口机默认ALARM_3和ALARM_GND 为开门按钮


在 ALARM_n(ALARM_1~ALARM_4)/ALARM_GND 端接开门按钮,需利用4200把 ALARM_n(ALARM_1~ALARM_4)/ALARM_GND 端输入用途设置为开门按钮。

路径:4200客户端设备管理—选择门口机进入远程配置—对讲—I/O输入输出选择对应的IO输入号输入用途设置为开门按钮,点击“保存”。

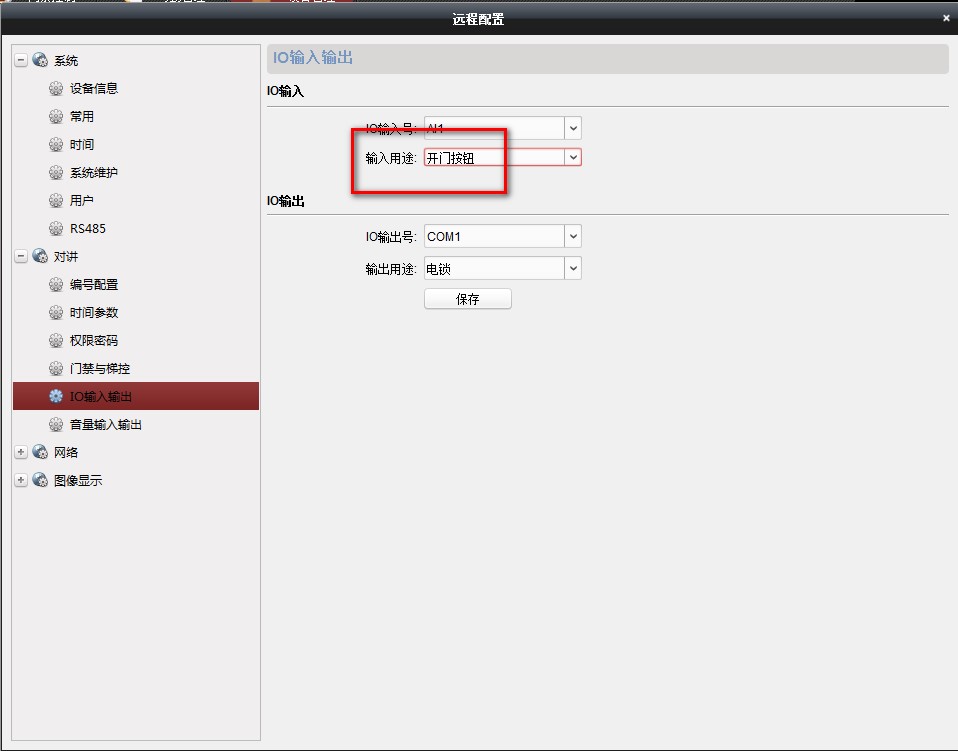

3.X版本客户端界面如图所示:

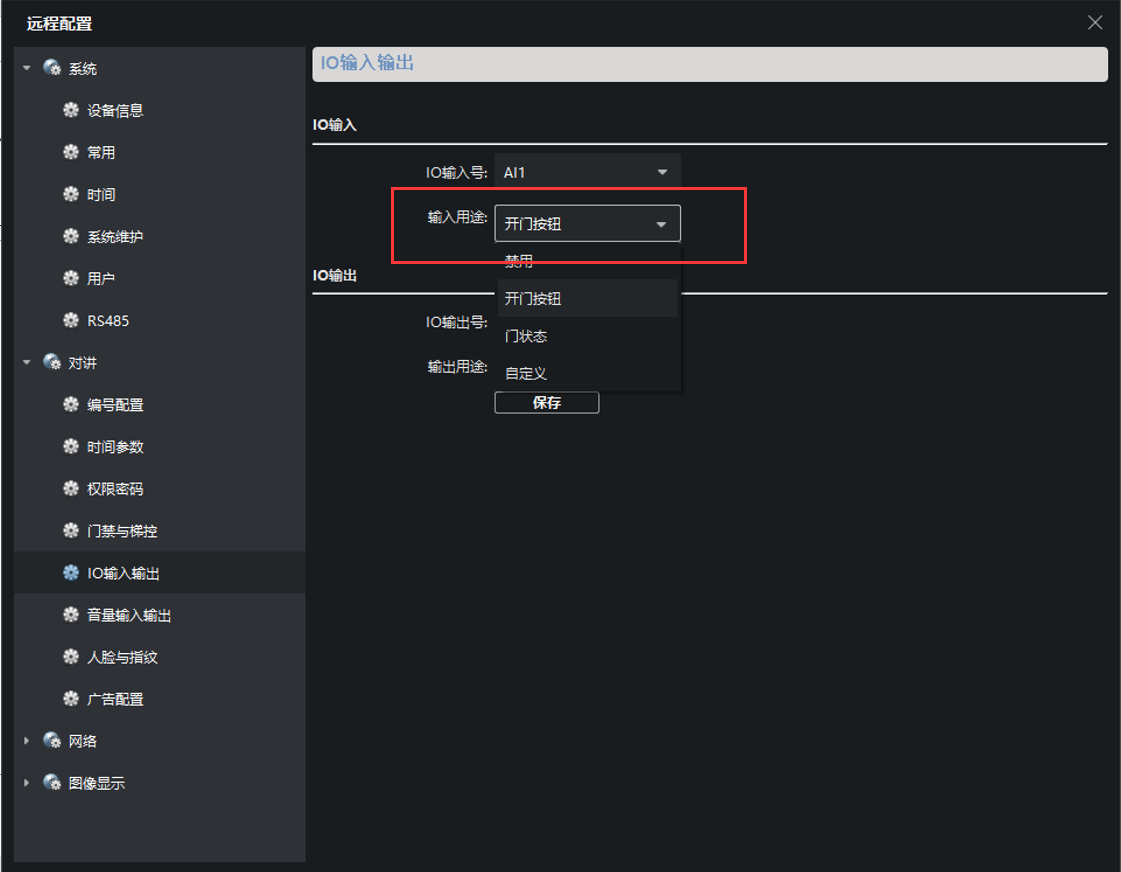

2.X版本客户端界面如图所示:


3.  开门测试效果





室内机:KH6210-C、KH6310-C、KH6320-C、KH6330-C、KH8300-CL、KH8330-C、KH8520-C、KH8300-C支持主机呼叫分机、分机呼叫主机、分机呼叫分机的功能。

室内主机与分机之间呼叫的方法:

室内主机呼叫分机:在拨号界面拨打0-分机号,可以呼叫对应分机

室内分机呼叫主机:在拨号界面拨打主机号(0-0) 可以呼叫关联的室内主机

室内分机呼叫分机:在拨号界面拨打0-分机号,可以呼叫对应分机

室内机分机配置指导海康威视

3.x版本客户端配置界面

4200客户端添加室内机成功后,进入室内机的远程配置-对接-编号配置,选择设备类型为室内分机,编号设置为非0编号,保存后等待设备重启。


在网络-关联网络配置-室内主机IP处填入实际室内主机的IP,点击保存。


2.x 版本客户端配置界面:

4200添加室内机分机且状态在线,进入远程配置—对讲—编号配置—室内机类型改为室内分机,编号1(室内分机编号1-5),保存,提示重启设备,确定。


待室内机重启完成后再次进入远程配置—网络—关联网络配置—填入室内主机的实际IP地址,保存。
