别墅门口机一拖多配置指导(一门口机对多室内机)–海康威视篇

别墅门口机一拖多配置指导

使用场景:买了一个别墅门口机,想关联多个室内机,实现门口机呼叫的时候,随便哪个室内机都可以开门。

配置方法:

1.设置网络参数

首先,门口机和室内机的ip地址要设置为同网段,可以使用4200客户端,或者SADP软件进行激活配置。

4200和SADP软件点击跳转下载链接可直接下载。

2.门口机设置

需要通过4200客户端,添加设备,选中设备进入远程配置进行设置。主门口机编号设置为0

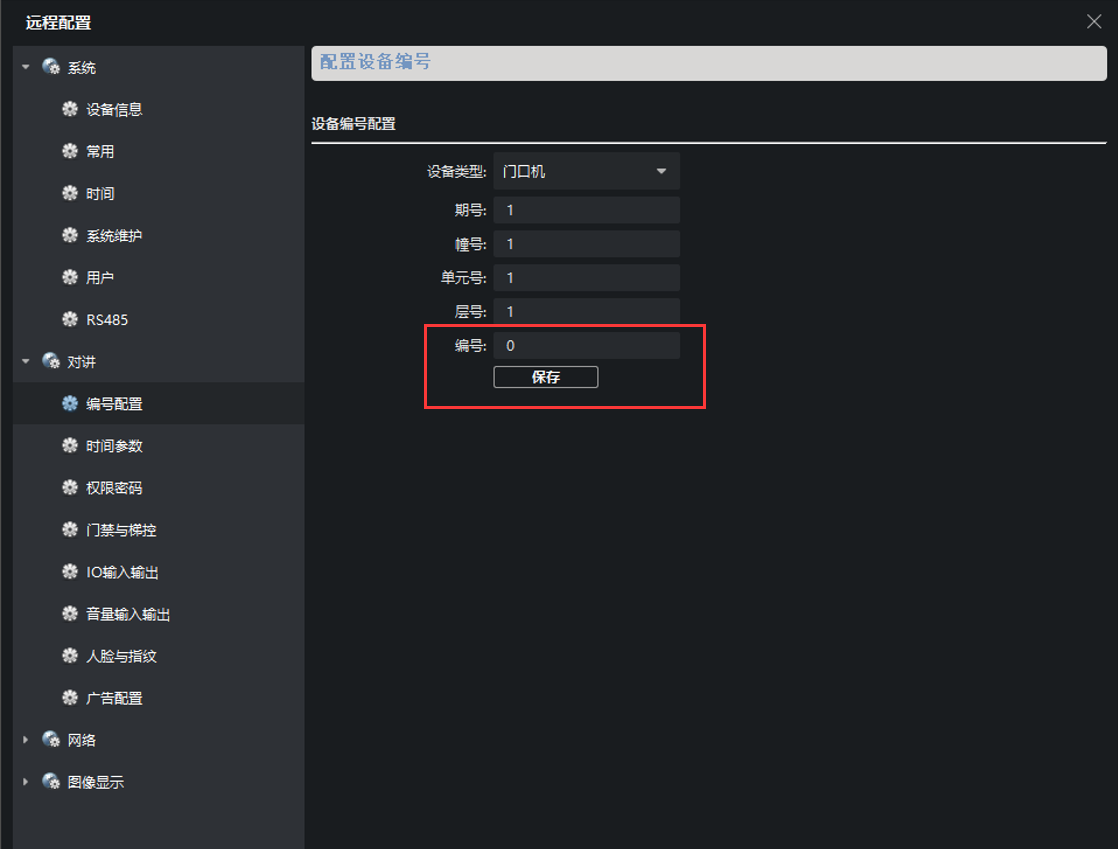

3.X版本客户端操作界面如下:

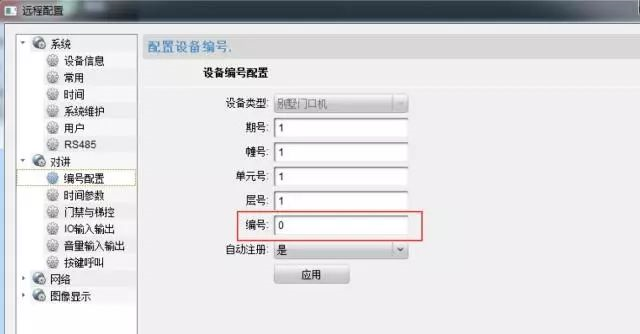

2.X版本客户端操作界面如下:

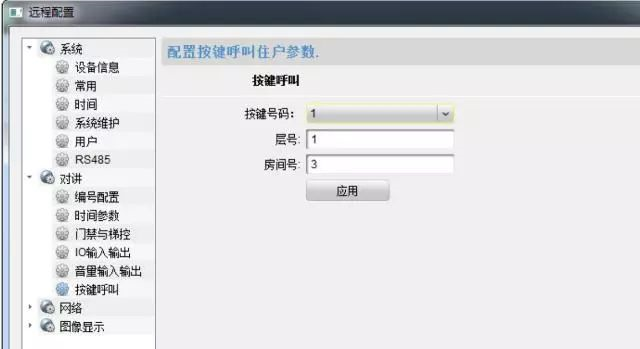

设置按键呼叫对应的房间号。如图,按键号码为1的,对应的房间号就是103。


3.室内主机设置

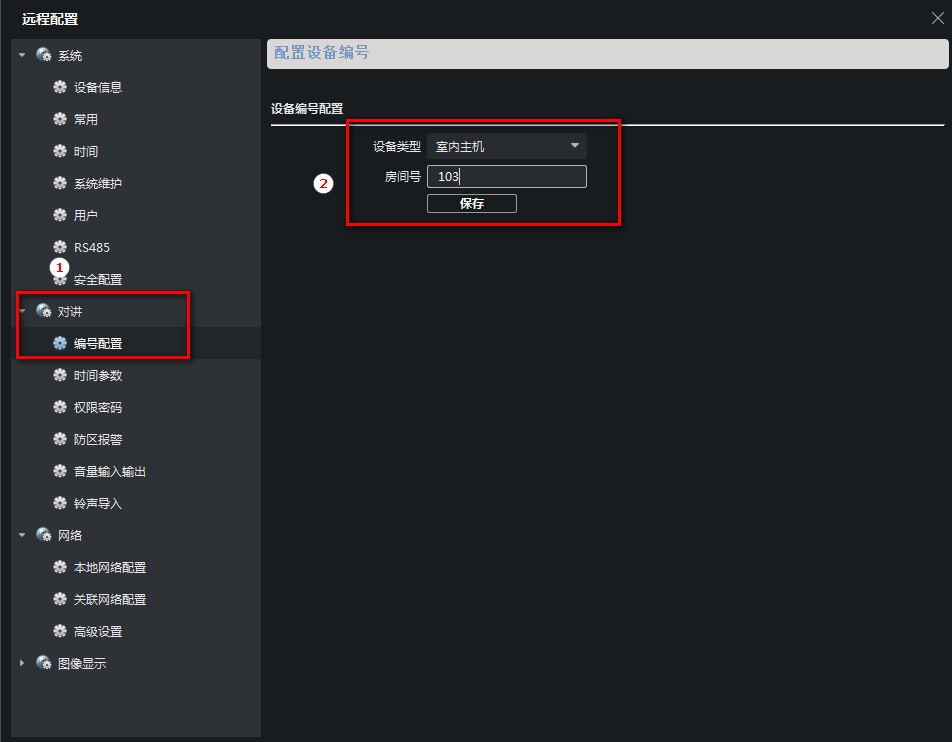

选择一个室内机为主机,进入室内机的远程配置—对讲—编号配置—设备类型选择室内主机,房间号设置3位数(如101)后点击“保存”。

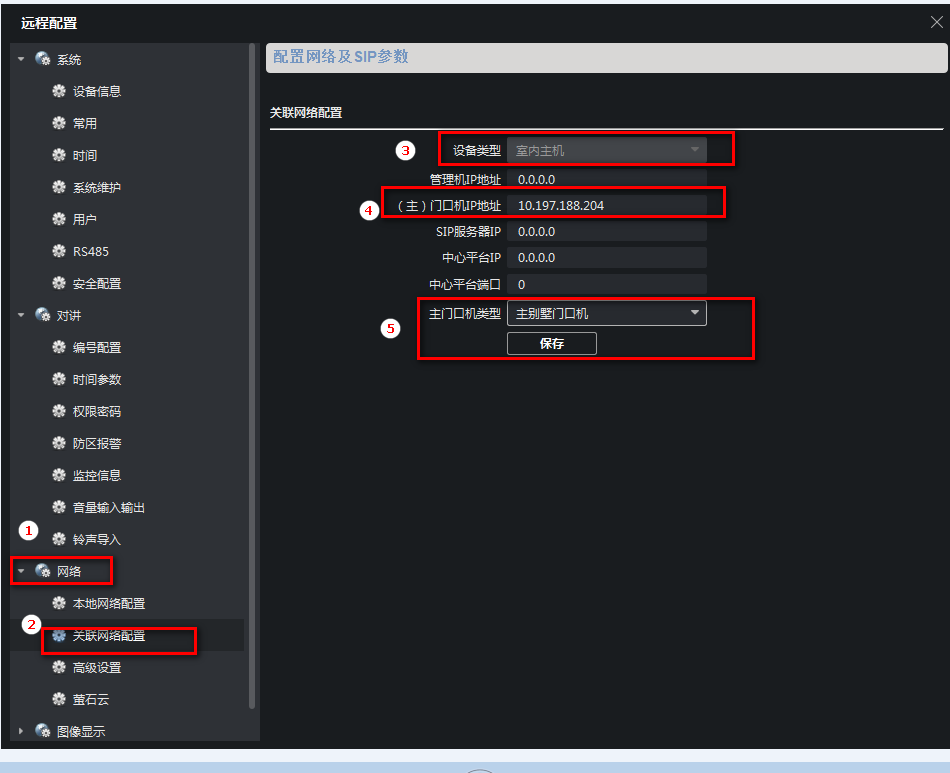

网络—关联网络配置—主门口机IP填入实际主门口机的IP。


4、室内分机设置

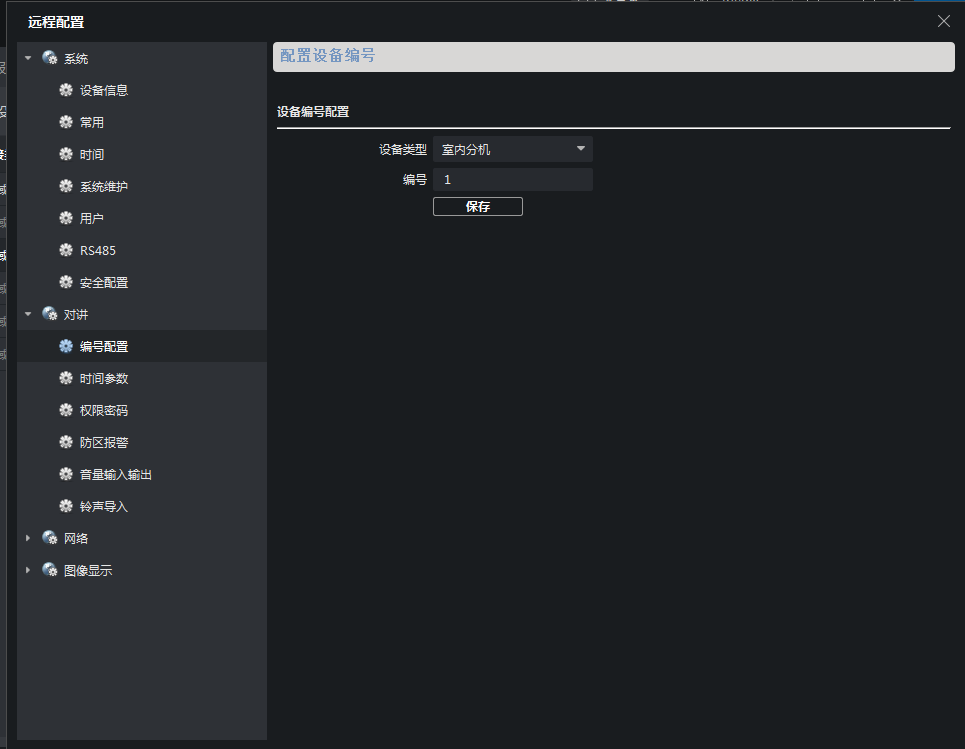

进入室内机的远程配置-对接-编号配置,选择设备类型为室内分机,编号设置为非0编号,保存后等待设备重启。

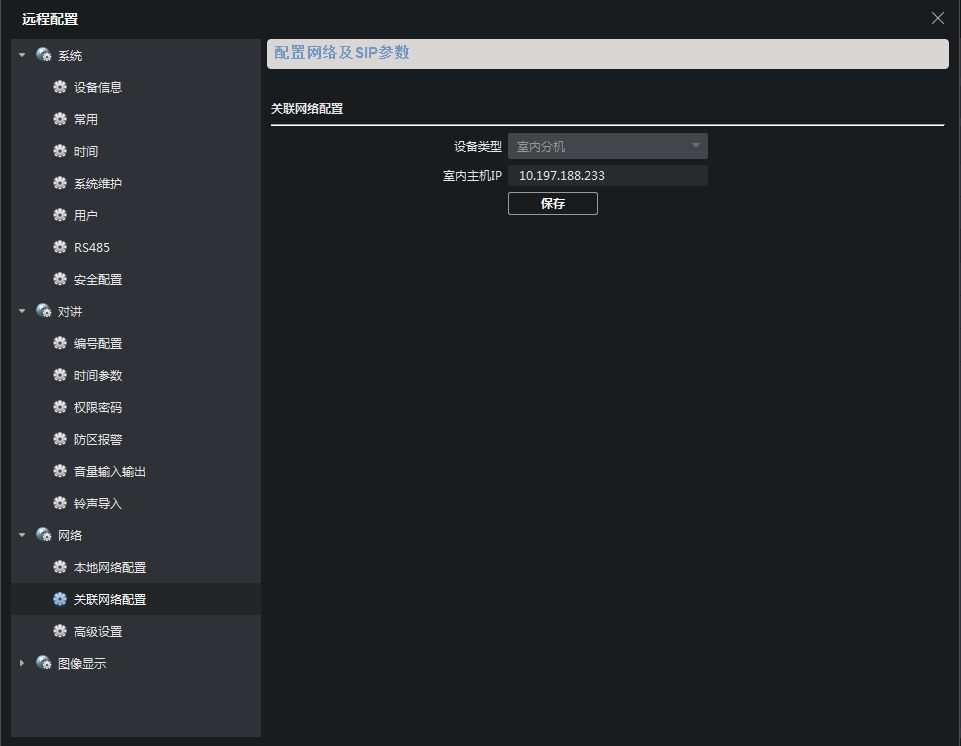

在网络-关联网络配置-室内主机IP处填入实际室内主机的IP,点击保存。


5、呼叫测试



ps:室内主机与分机也可以在本地设置

室内主机设置:

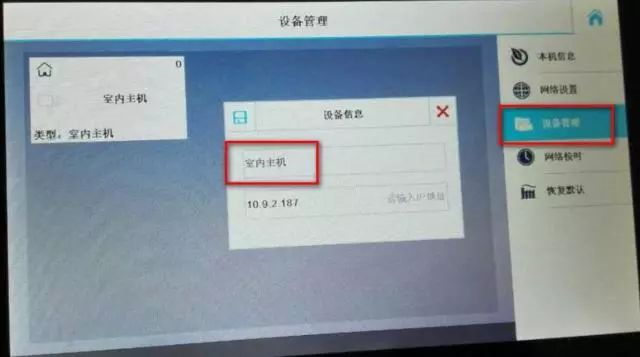

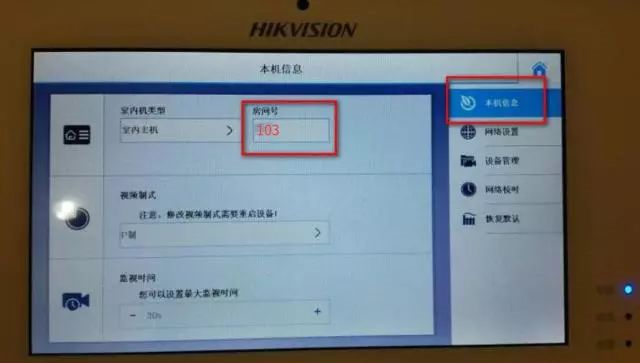

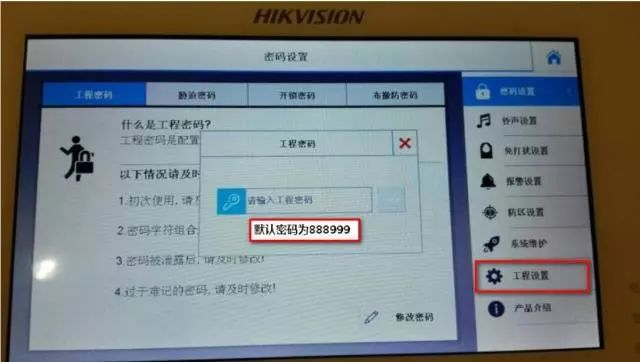

主机编号为0,进入工程设置—本机信息中设置室内主机的房间号码,输入对应的房间号;

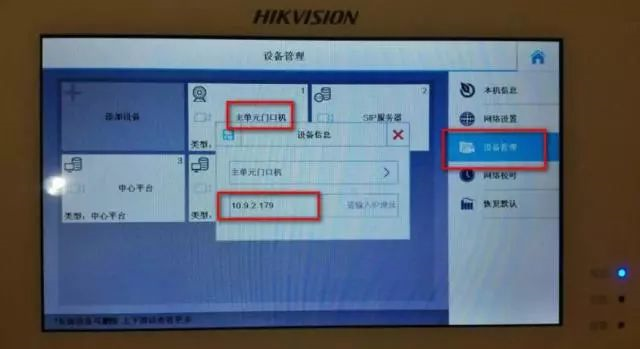

设备管理界面,关联别墅门口机的ip地址。

注:门口机类型将单元门口机切换为别墅门口机


室内分机设置:

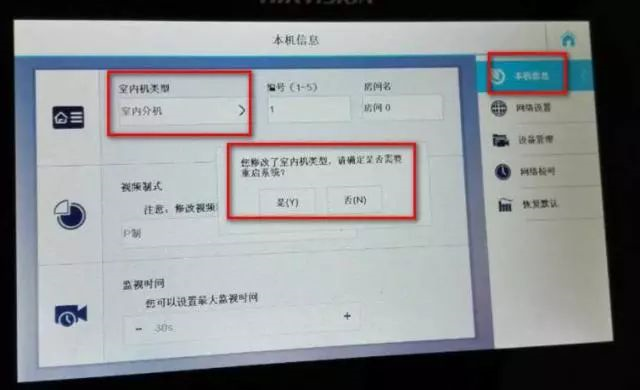

更改室内机类型为室内分机,编号为1-5,不要重复,更改类型需要重启设备,


设备管理界面关联室内主机的ip地址




室内机:KH6210-C、KH6310-C、KH6320-C、KH6330-C、KH8300-CL、KH8330-C、KH8520-C、KH8300-C支持主机呼叫分机、分机呼叫主机、分机呼叫分机的功能。

室内主机与分机之间呼叫的方法:

室内主机呼叫分机:在拨号界面拨打0-分机号,可以呼叫对应分机

室内分机呼叫主机:在拨号界面拨打主机号(0-0) 可以呼叫关联的室内主机

室内分机呼叫分机:在拨号界面拨打0-分机号,可以呼叫对应分机

室内机分机配置指导海康威视

3.x版本客户端配置界面

4200客户端添加室内机成功后,进入室内机的远程配置-对接-编号配置,选择设备类型为室内分机,编号设置为非0编号,保存后等待设备重启。


在网络-关联网络配置-室内主机IP处填入实际室内主机的IP,点击保存。


2.x 版本客户端配置界面:

4200添加室内机分机且状态在线,进入远程配置—对讲—编号配置—室内机类型改为室内分机,编号1(室内分机编号1-5),保存,提示重启设备,确定。


待室内机重启完成后再次进入远程配置—网络—关联网络配置—填入室内主机的实际IP地址,保存。
