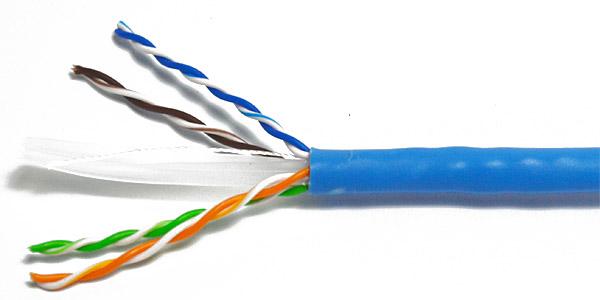

网线8蕊的作用是什么?用四蕊可以吗?

理论上来说百兆网络也应该使用8芯网线以此来保持长距离的稳定传输,但目前来说,大部分的路由器仍然只有四个接触片来识别网线,也并没有在传输过程中造成很大的问题。在百兆网络下,网线可以只靠1236四条芯线来传输网络。


而千兆网络和POE供电都是需要连接网线的8条芯线的。因为网线单靠4条芯线是无法满足千兆网络传输的同时收发,4条芯线只能对千兆网络进行接受数据或者发送数据,两者不能同时进行。

百兆网络一般采用五类或超五类的网线,采用网线其中的2对芯进行传输,也是一对芯用来收,另一对芯用来发。在五类标准的100MHz的带宽下,每对芯可以传输100Mbps的数据,同时,收和发可以同时都达到100Mbps

千兆网络采用网线的全部4对芯进行传输,其中2对芯全部用来发送(即4根芯的电流向同一方向),2对芯全部用来接收(同上)。这样的话在6类标准的250MHz的带宽下,每对芯可以传输500Mbps的数据,那么接收和发送都可以同时到达1000Mbps。

POE供电功能则是因为有些POE交换机是4芯传输信号,4芯用来供电,分开使用,所以也要使用8芯来连接。

模式A(空闲线45,78供电):45(蓝、蓝白)为+,78(棕白、棕)为-

模式B(数据线12,36供电):36(绿白、绿)为+,12(橙白、橙)为-

IEEE802.3af标准定义的供电电压是直流44-57v

IEEE802.3at标准定义的供电电压是直流50-57v

但一般情况下会用1236(橙白、橙、绿白、绿)传输数据,45(蓝、蓝白)电源正极 78(棕白、棕)电源负极。
