一根网线搞定,电信IPTV机顶盒+多终端上网(非国标方法)

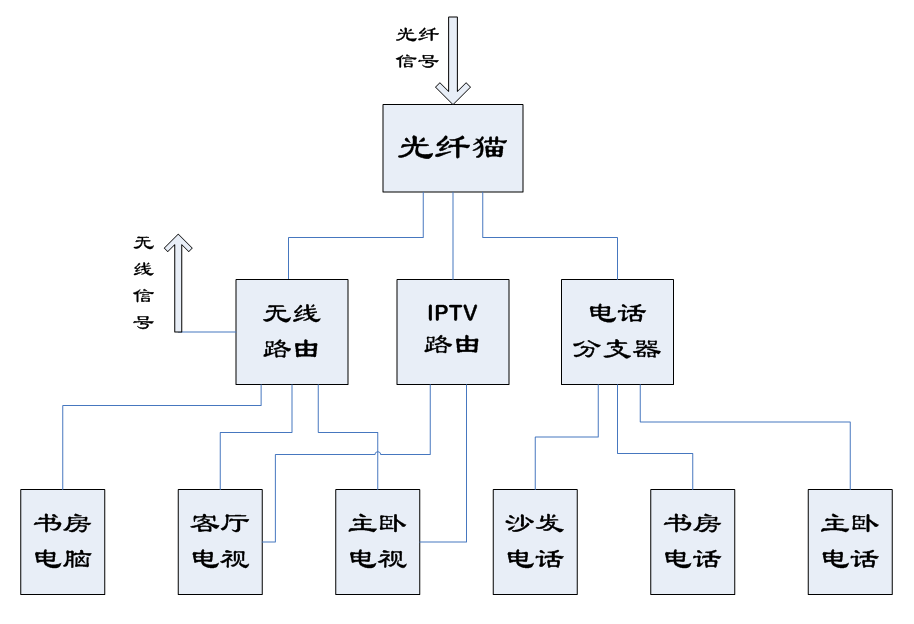

     很多客户以前的老房子装修时从 多媒体信息箱—-电视 只布了一根网线,这根线接IPTV的话, 电视或别的设备电脑(HTPC)就只能无线上网,WIFI,路由器,交换机似乎也解决不了这问题,因为这根线如果接光猫的IPTV端口,传过来的就是IPTV信号,只能连接电信机顶盒看IPTV,接电脑也上不了网,反之那边接网络的话就看不了IPTV。 无线上网不稳定,拖根线过来影响美观,这时候可以用如下方法实现IPTV+多终端有线上网。


1M-20M网络适用(20M以上宽带不确定)


说简单点就是,一根网线中,有四股双绞线,可分成8根线,我们上网只用到4根线,所以我们就把这根8芯线,分成两组 4芯线,当成两根网线来使用。

工具/原料

  • 双电脑 或是 双网口插座(替换原来的单网口)

  • 网线钳+压线钳+水晶头若干(某宝便宜)

【还可以打10000喔~师傅会过来帮你掐水晶头的!】

1.小心拆开卸下电视附近的这块的单网口面板,准备换成新的双网口面板,剪掉原来接好的线,剥皮,可见四股双绞线,可分成8根线,根据线的颜色可分成(绿白/绿/橙白/橙/蓝白/蓝/棕白/棕)

2.先用4根(绿白.绿.橙白.橙)

3.按照568B标准,把4根线按颜色和位置分别用压线刀压进去,压紧。

(有兴趣可以去百度查下,没兴趣就摆好方向和按颜色照着做就行了)

(压进去后里面的线会自己裸露出来接触金属)

(从上至上,左3-绿白,左4-绿,右1-橙白,右2-橙)

4.再用剩下的4根,继续按568B标准压入另一个网口。(把蓝色视为绿色.棕色视为橙色)

5.OK.电视这边的网口先放着,去线的另一边(接路由,ITV的这边),可见标准网线568B水晶头接法,是按照从左至右 橙白1,橙2,绿白3,蓝4,蓝白5,绿6,棕白7,棕8 排序的,(注意水晶头方向),如果没接水晶头的线也不要紧,反正要剪掉原来的水晶头。

6.把线剥皮后.线撸平整.剪整齐。 整理出 橙白/橙/绿白/绿 4根线,另4根不管,撸到旁边去。

开始接第一个水晶头:把水晶头金属片对着自己, 把 橙白/橙/绿白/绿,4根线分别插入水晶头第1/2/3/6的小孔里,然后用网线钳用力把水晶头金属片压进去.可以听到咔的一声.就表示OK了,

7.再做下一个水晶头:

把另四根线(棕白.棕.蓝白.蓝)撸平剪整齐.把棕白.棕.蓝白.蓝按顺序分别插入第1/2/3/6个孔里.(和上面一样,也就是. 把棕视为橙,把蓝视为绿).(记住水晶头的方向,金属片对着自己)然后压好水晶头。这里少拍了一张做好后的照片.应该可以理解吧。

8.OK完成了.为了方便区分.我用了两种颜色的水晶头. 一个插IPTV,一个插网口

最后试试网络通不通.把电视那里的插座面板装好.

这样 多媒体信息箱 至 电视处 就由一根网线,分成了两根网线,想怎么接都行了。 如果卧室里只通了一根网线,也想IPTV+有线上网,也可以用这种方法。

注:【非专业人员请慎重操作】【此方法只用于家庭网络】
