H3C华三交换机光模块安装后指示灯不亮

今天接到一朋友电话说有台h3c的交换机插了光模块不亮灯。这种情况无非就是光模块不匹配兼容,光模块端口没有开启,光纤没插好,光电复用口同时插了网线和光模块(这种情况也是会亮灯的)。

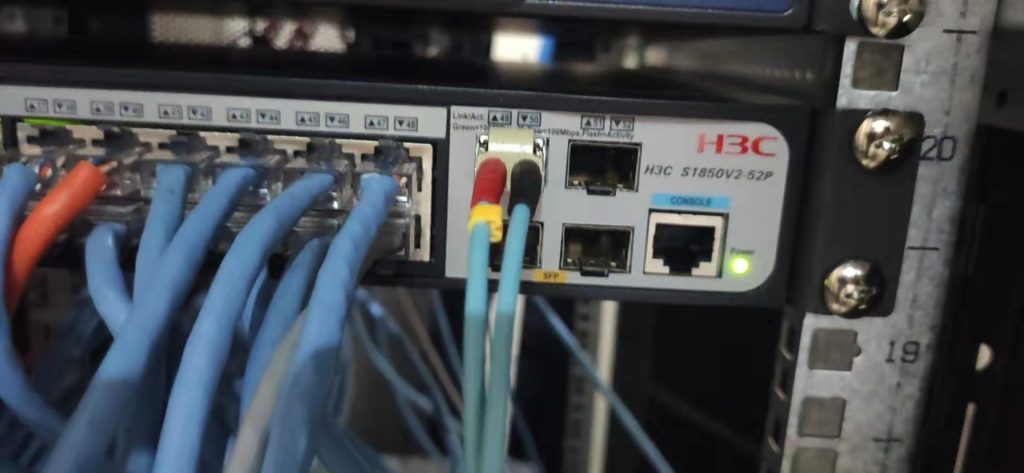

图片[1],H3C华三交换机光模块安装后指示灯不亮,老王弱电

下面是一些诊所光模块接口的一些命令和错误提示信息。

应用说明

安装完成后,在设备上执行 display transceiver interface 命令,如显示信息中包含光模块或线缆
的传输类型、接口类型、中心波长、传输距离等相关信息,则表示光模块或线缆安装正确。

命令使用方法

<H3C>display transceiver interface hundredgige 1/0/10
HundredGigE1/0/10 transceiver information:
Transceiver Type : STACK_QSFP28
Connector Type : COPPER
Wavelength(nm) : N/A
Transfer Distance(m) : 5
Digital Diagnostic Monitoring : NO
Vendor Name : H3C

实际显示信息与选用的光模块或线缆、设备及软件版本有关,请以实际情况为准。
如果出现错误提示,表示安装有误或光模块或线缆出现问题,请按本手册中介绍的方法拔出光模块或线缆并重新安装,如错误提示仍然存在,请联系 H3C 技术支持或代理商。

查看收光功率

1、安装上述长距离光模块到设备后不要立刻连接光纤,先用命令行

display transceiver diagnosis interface

读取光模块收发光功率,查看发光功率是否在正常范围内,收光功率不是+1dB等异常值,没连接光纤情况下软件通常显示接收光功率可能为-40dB或比较低的值。

常见的错误提示信息

指定端口不是光口:

<H3C>display transceiver interface hundredgige 1/0/10
Error: The port has no transceiver information.

光口空配,没有插入光模块或线缆:

<H3C>display transceiver interface hundredgige 1/0/10
Error: The transceiver is absent.

无法读取光模块或线缆信息:

<H3C>display transceiver interface hundredgige 1/0/10
Error: Reading information from the transceiver failed.

以上是命令查看比较麻烦,像这种二层的交换机也有web界面的。

下面我就来说下如何开启web界面登录:

有些型号默认是开启了web界面的就不用在用命令开启了。

命令:ip http enable

图片[2],H3C华三交换机光模块安装后指示灯不亮,老王弱电

web管理界面的ip默认是:

IP:192.168.0.233

用户名:admin

密码:admin或(空)

图片[3],H3C华三交换机光模块安装后指示灯不亮,老王弱电

光模块与交换机连接注意事项

1、注意两端交换机所使用的光模块的波长、传输距离是否相同,以及单纤双纤、单模多模问题,若出现两端不对等的情况时,应使用相对应的转换器;

2、光模块在使用时要尽量避免静电与磕碰,若出现磕碰,则不建议继续使用该光模块;

3、注意光模块插入的正反,拉环与标签应朝上;

4、在将光模块插入交换机时,尽量用力将其推到底部,一般会有轻微的震动感,插入之后可轻拔光模块,检查是否安装到位;

5、在进行光模块拆卸时,应先将手环拉到与光口呈90°的位置,再将光模块拔出。
