别墅3层4卧2厅全屋Wifi覆盖及监控方案南昌湾里区

南昌湾里区保利半山别墅区某客户家新装修的别墅,需要做一套全屋WiFi覆盖和院子周围高清手机监控覆盖。






前期预埋网线,点位设计如下:


一楼客厅沙发旁一个点位用来安装面板AP,客厅电视机背景墙一个网线点位用来连接IPTV机顶盒。



二楼三个客房,每个客房设计二个网线点位,一根位于书桌上面用来安装AP面板,一根用来连接电视。



三楼主卧室二根网线,一根用来连接电视,一根用来安装AP面板。



监控设计了四个点位,院子入户前花园二个点位,院子后花园二个点位。所有网线分别汇聚到各楼层的弱电箱内。各楼层弱电箱之间用两根网线连接起来。



WIFi设备清单-锐捷易网络系列



RG-EG105G 千兆路由器*1

RG-EAP102 全千兆双频面板*5

RG-ES209GC-P 8口千兆交换机*2

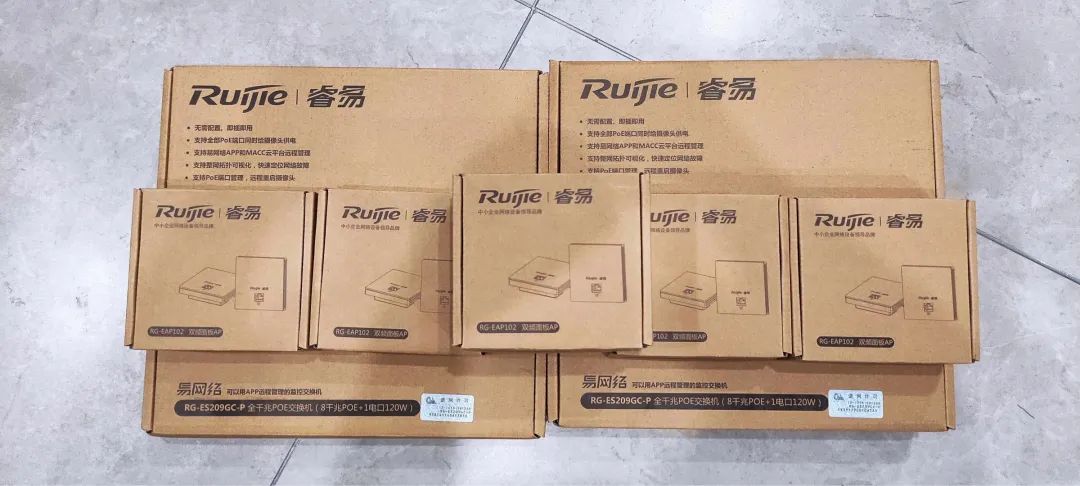

3.jpgWiFi面板套装



监控设备清单-海康威视



200万POE枪机*4

4路NVR硬盘录像机*1

1TB监控盘*1

POE交换机(与AP面板共用)

监控屏幕不要,调试完之后客户用手机远程看监控及回放录像

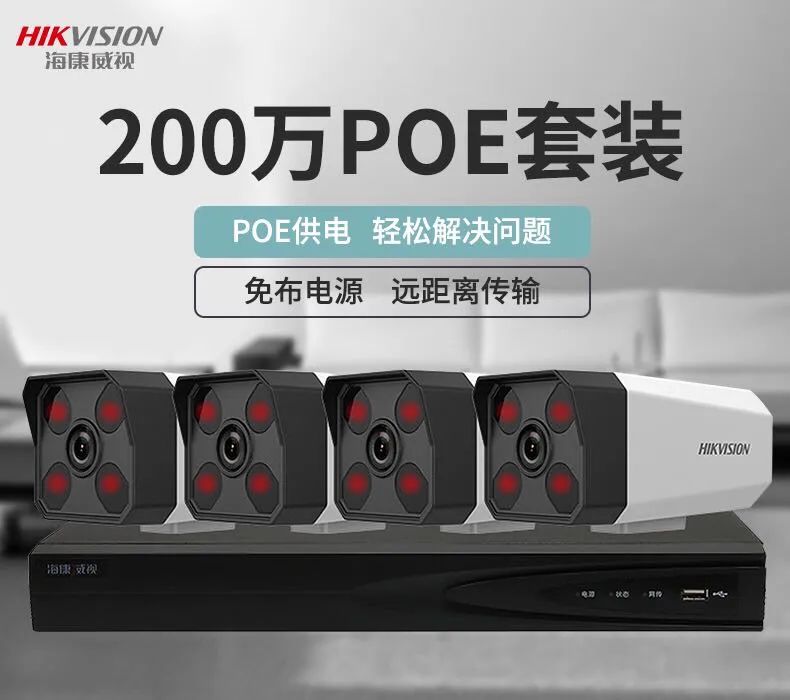

4.jpg监控套装



现场安装完毕效果图:


AP面板安装效果图如下(面板颜色有现货的只有白色,不足之处没能和强电面板配一个色的。)

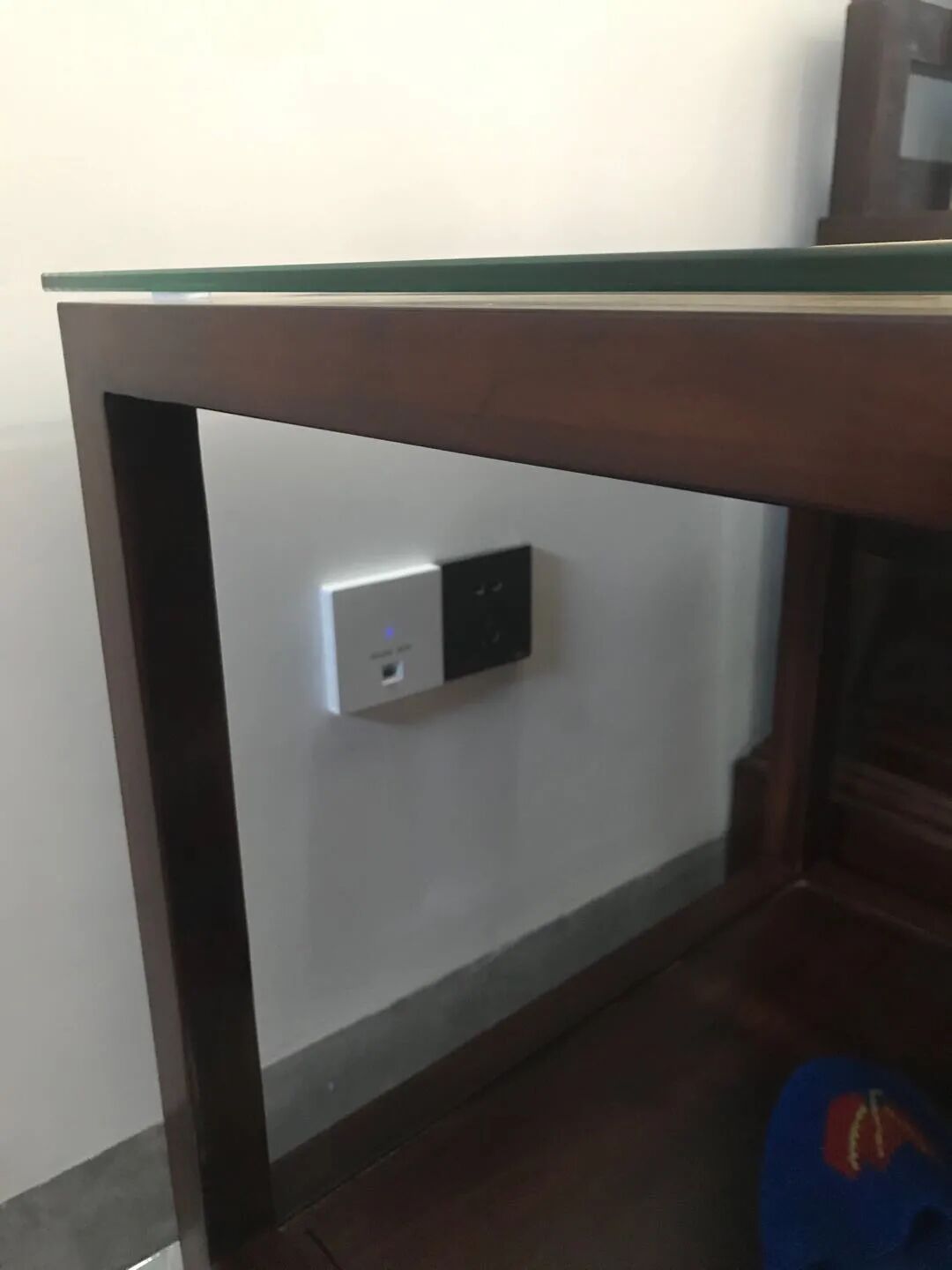

6.jpg一楼沙发旁

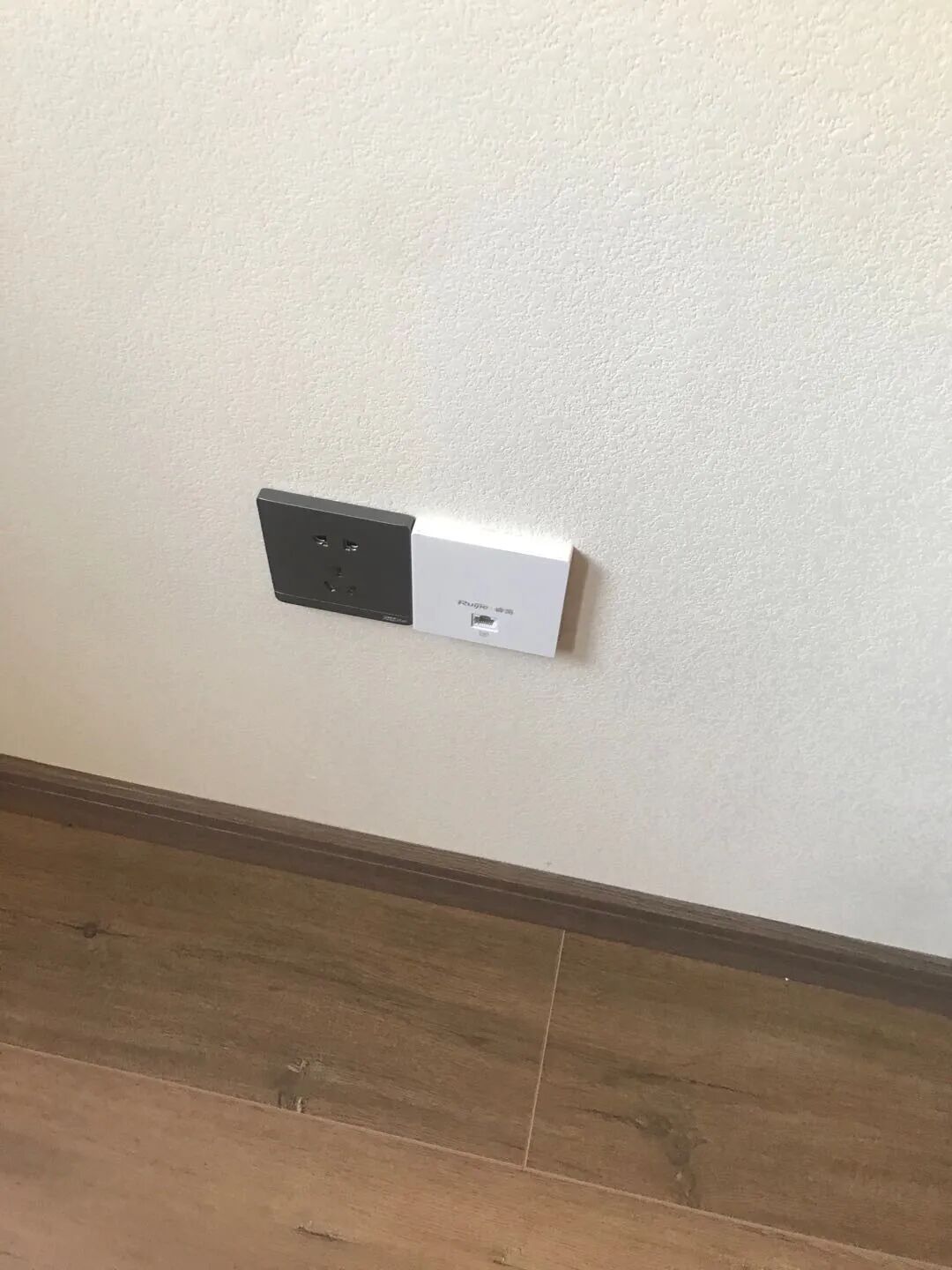

7.jpg二楼房间AP1

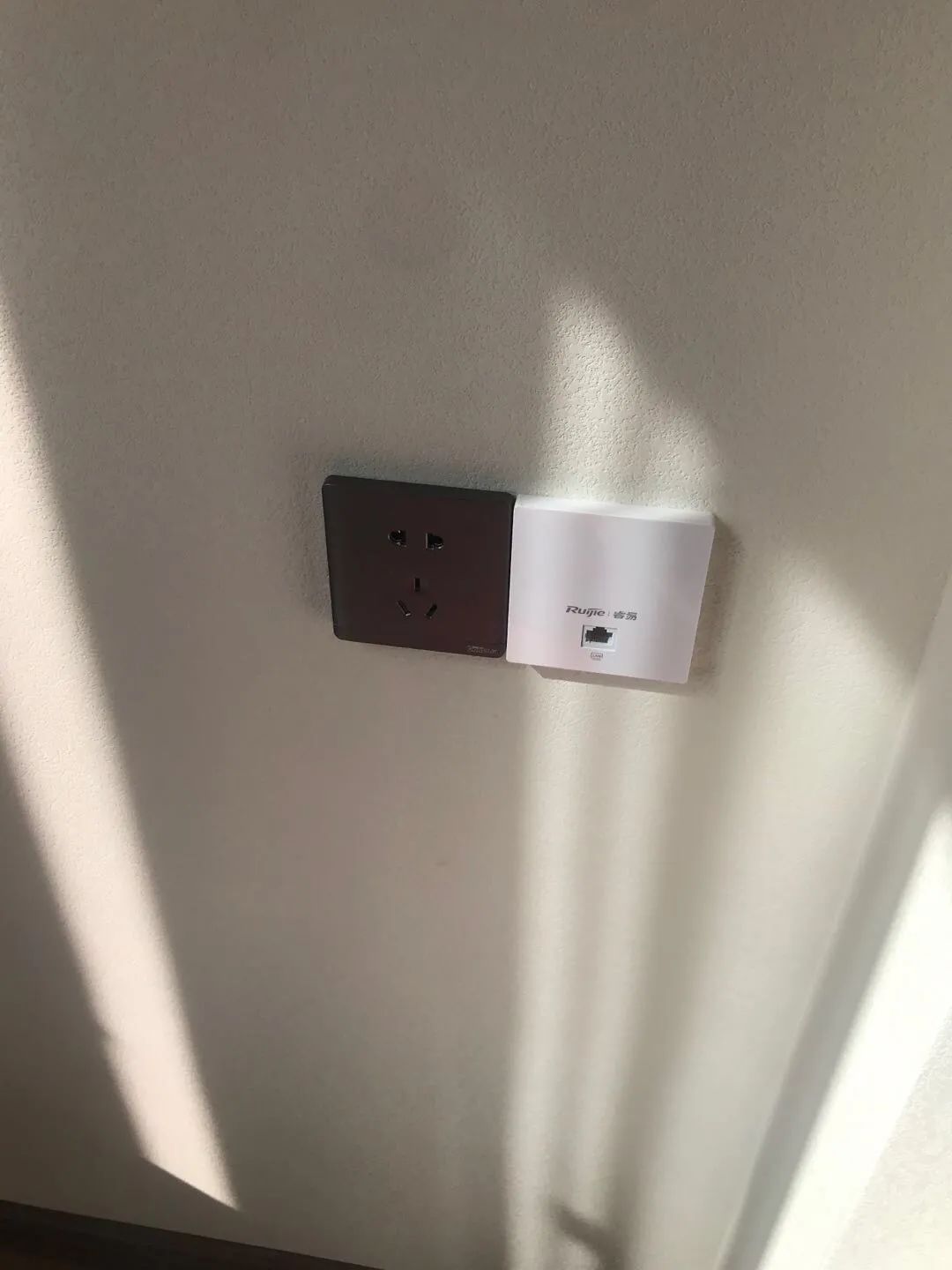

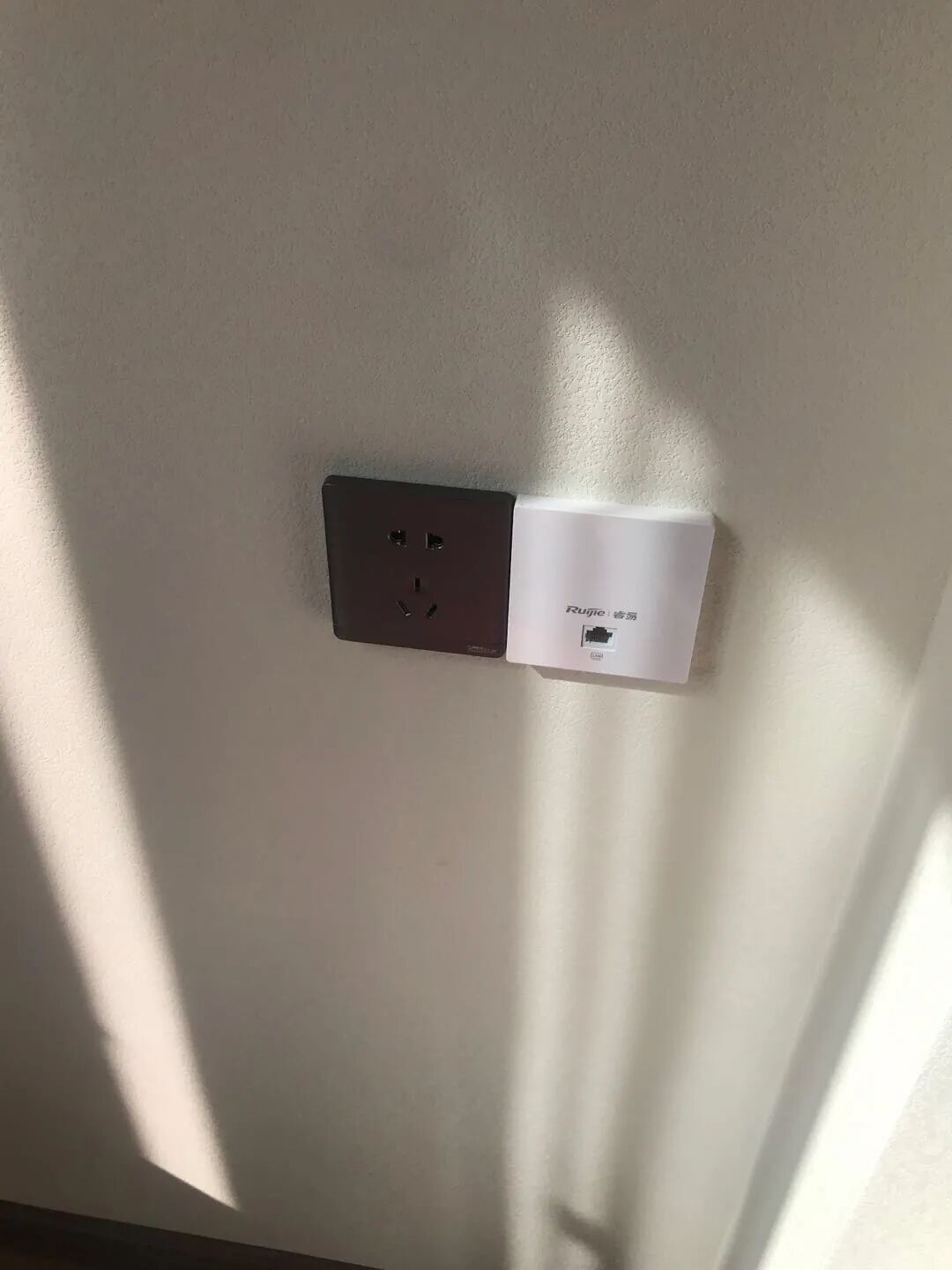

8.jpg二楼房间AP2

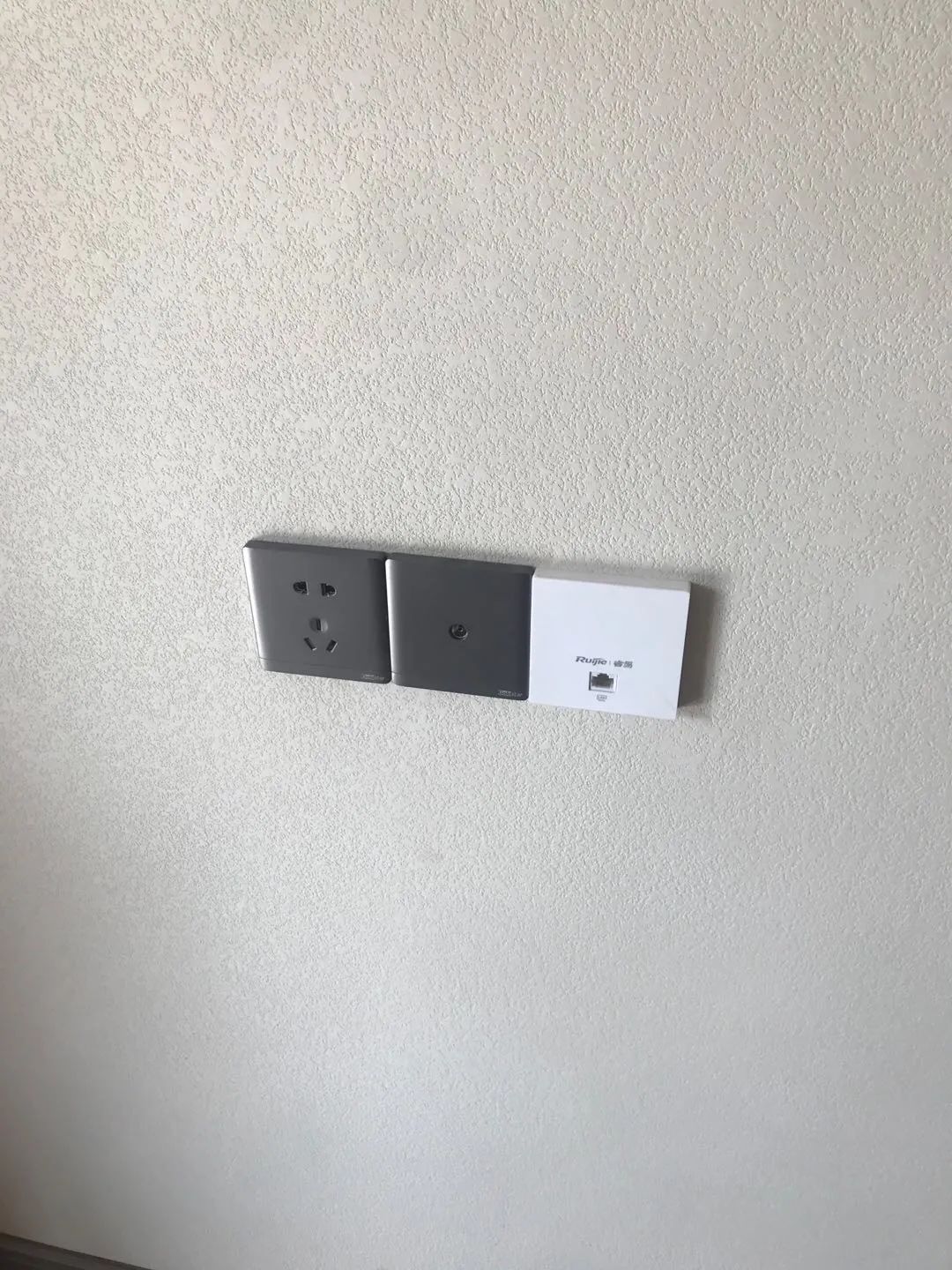

9.jpg二楼房间AP3

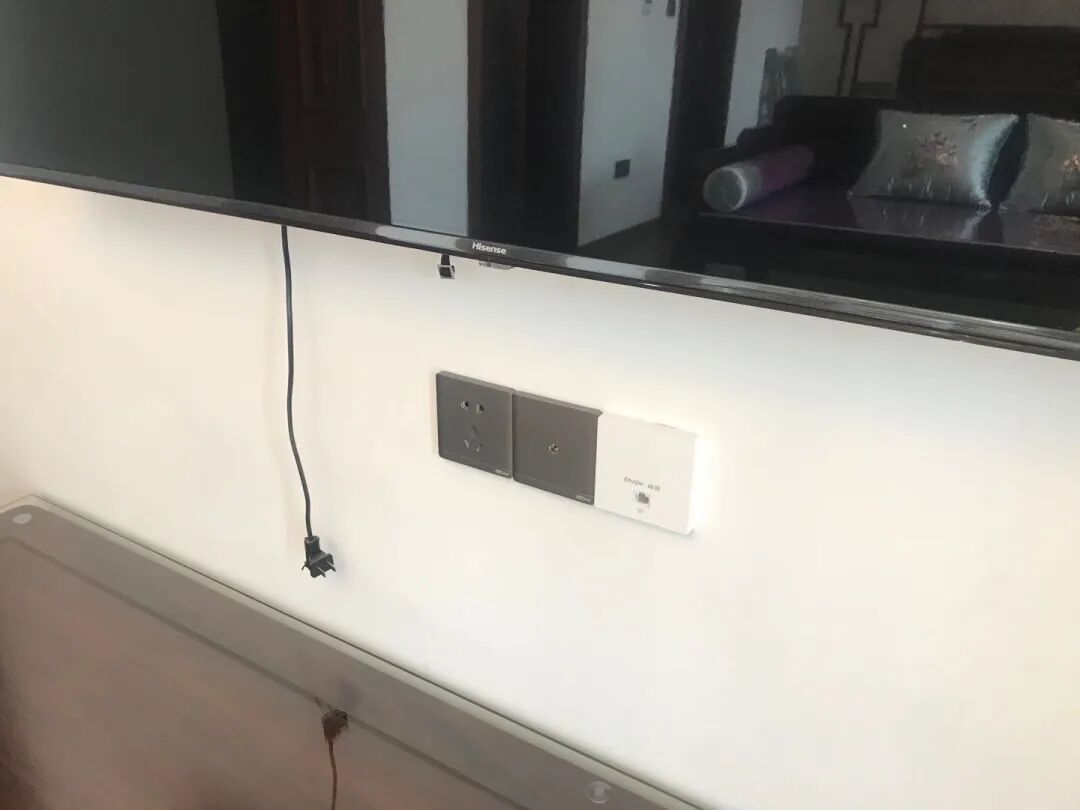

10.jpg三楼房间AP

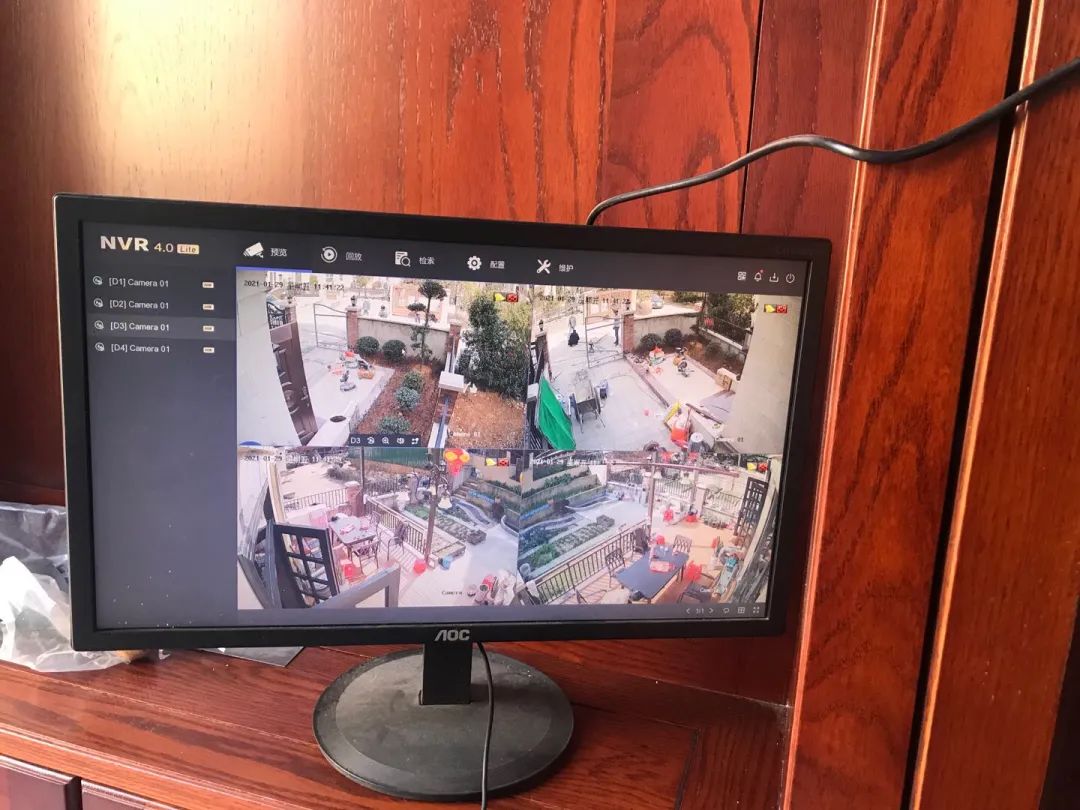

监控调试好的画面(海康威视4.0系统)

11.jpg监控画面

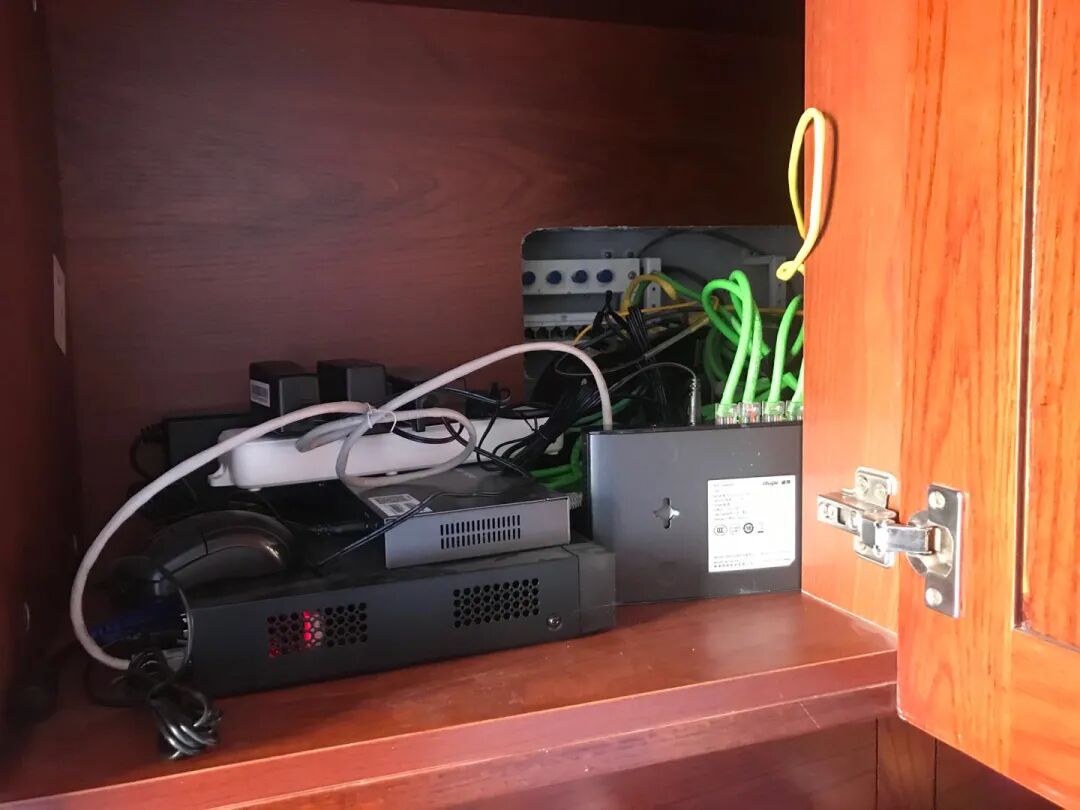

没有机柜,设备有点多,线路有点乱。

12.jpg一楼设备

WiFi测速结果

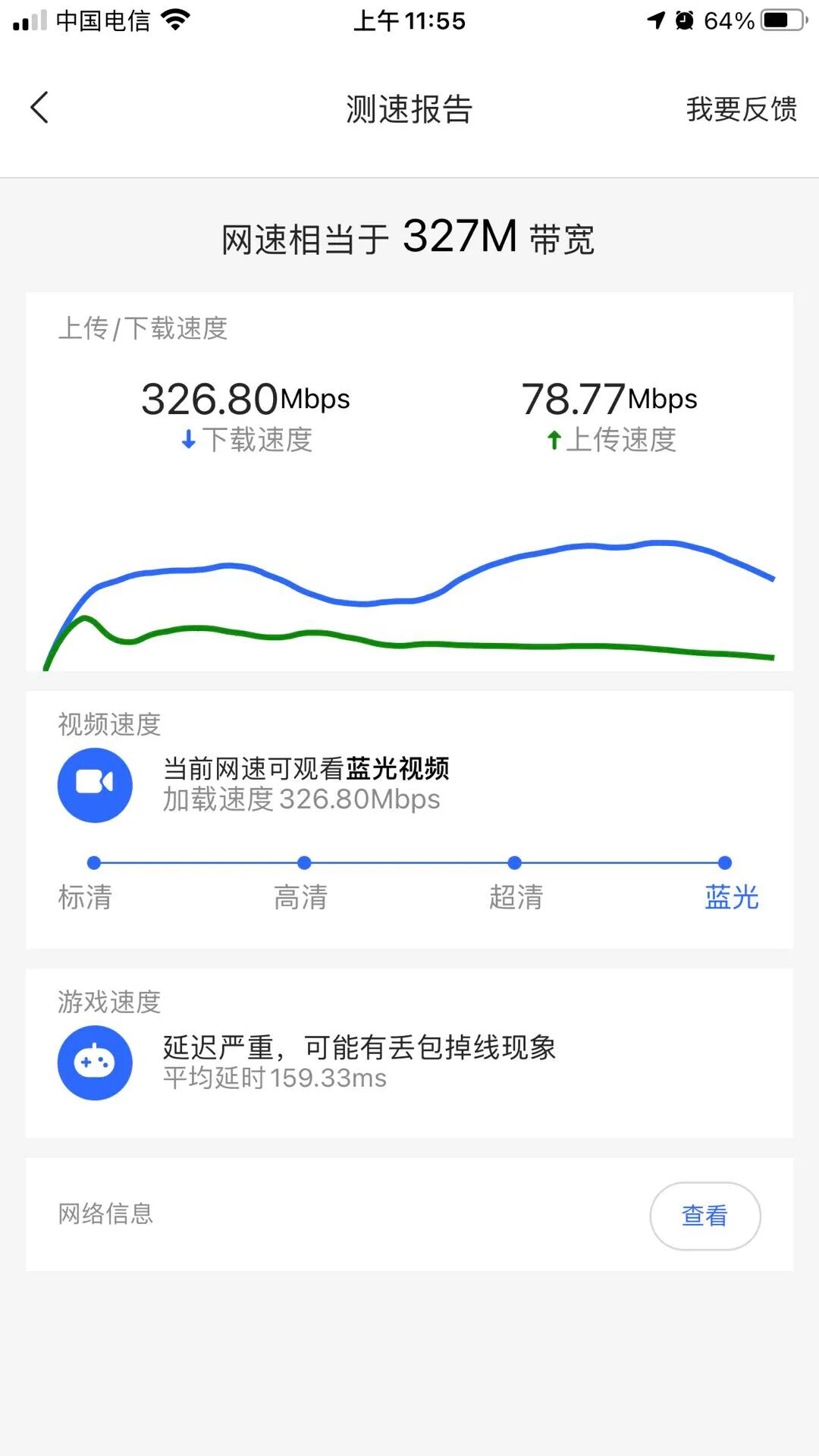

13.jpg测速

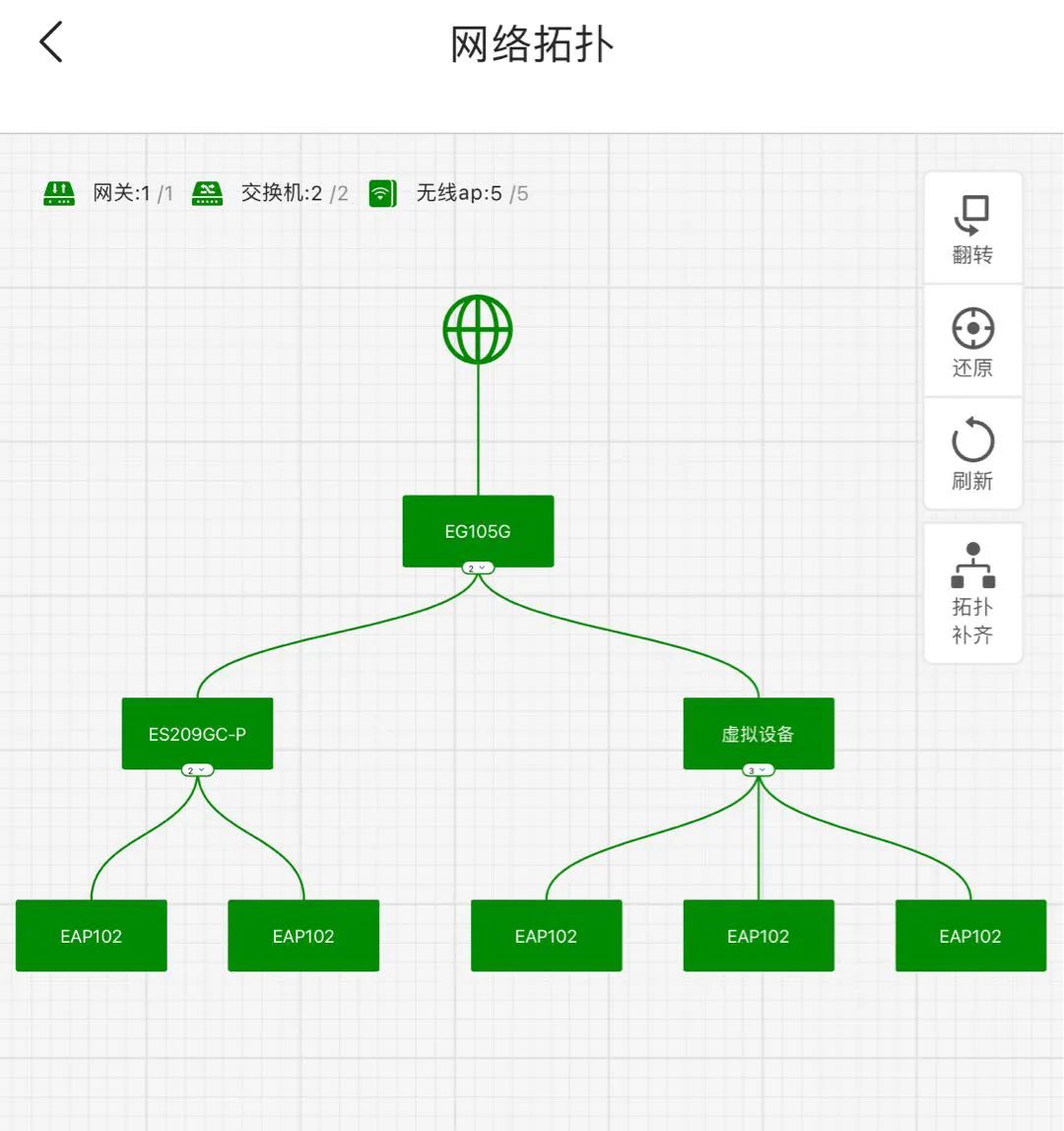

网络拓扑图

14.jpg拓扑

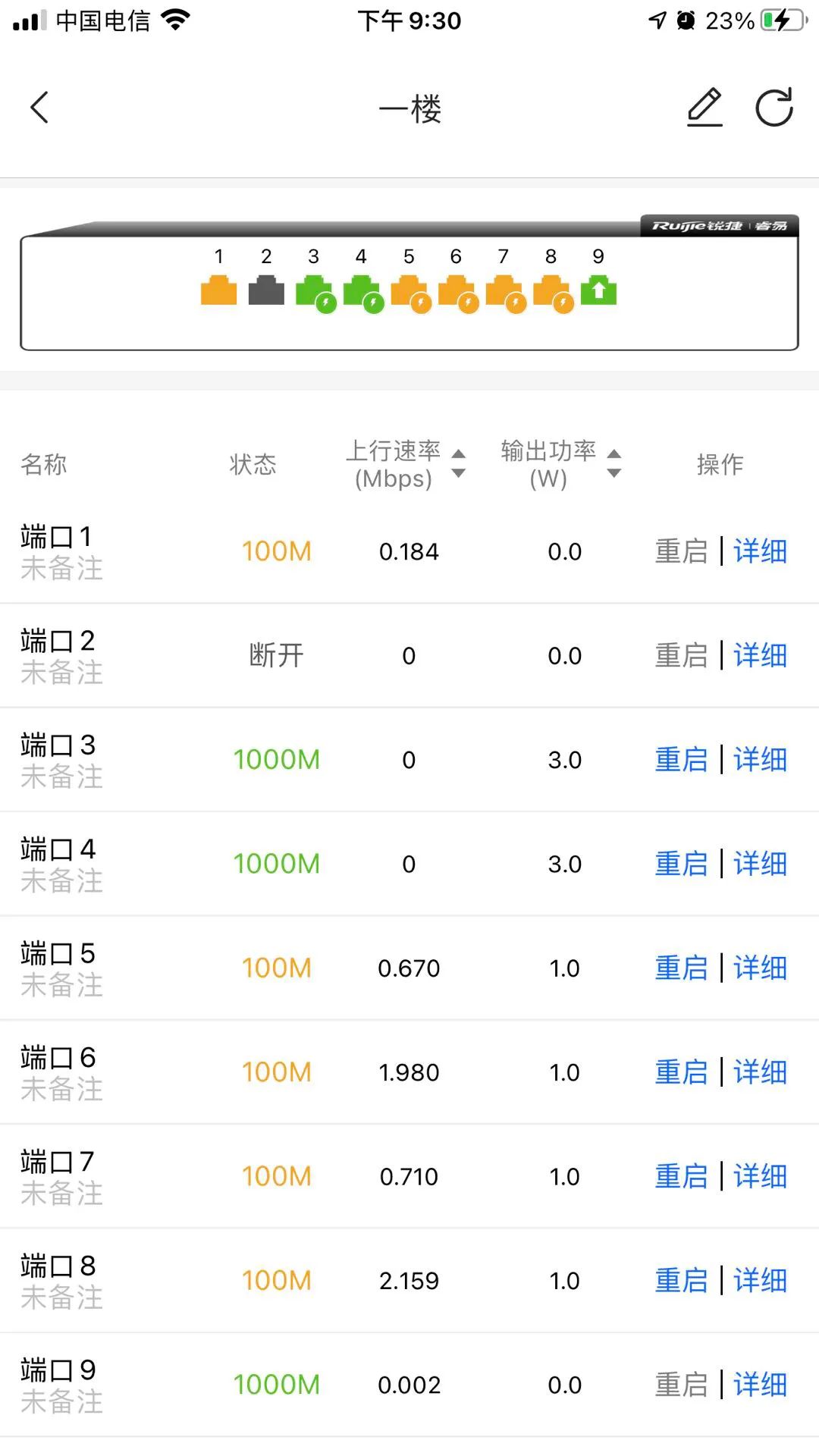

交换机端口图:

100M的设备是摄像头和硬盘录像机

15.jpg一楼交换机

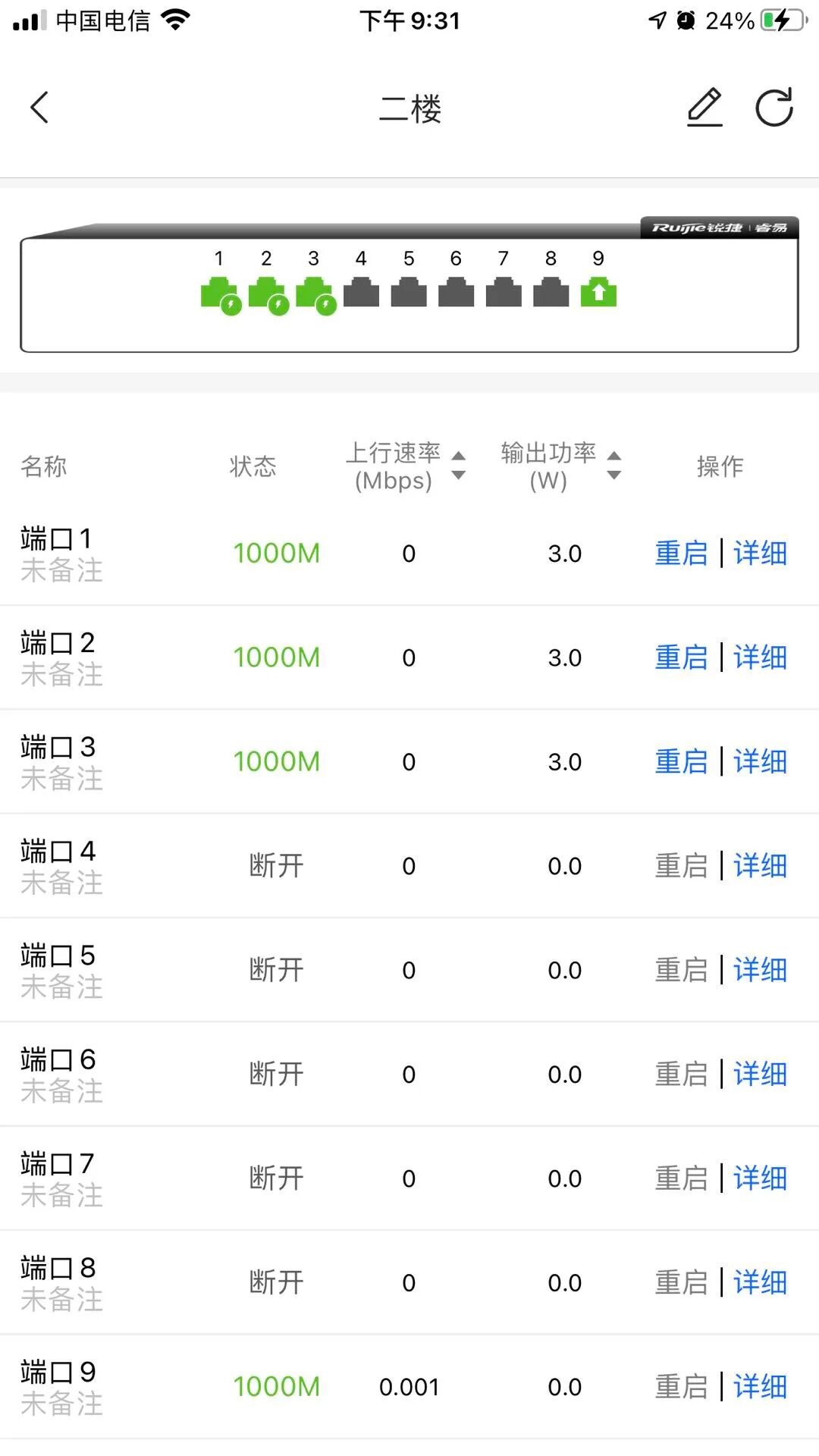

16.jpg二楼交换机

交换机防环路功能:

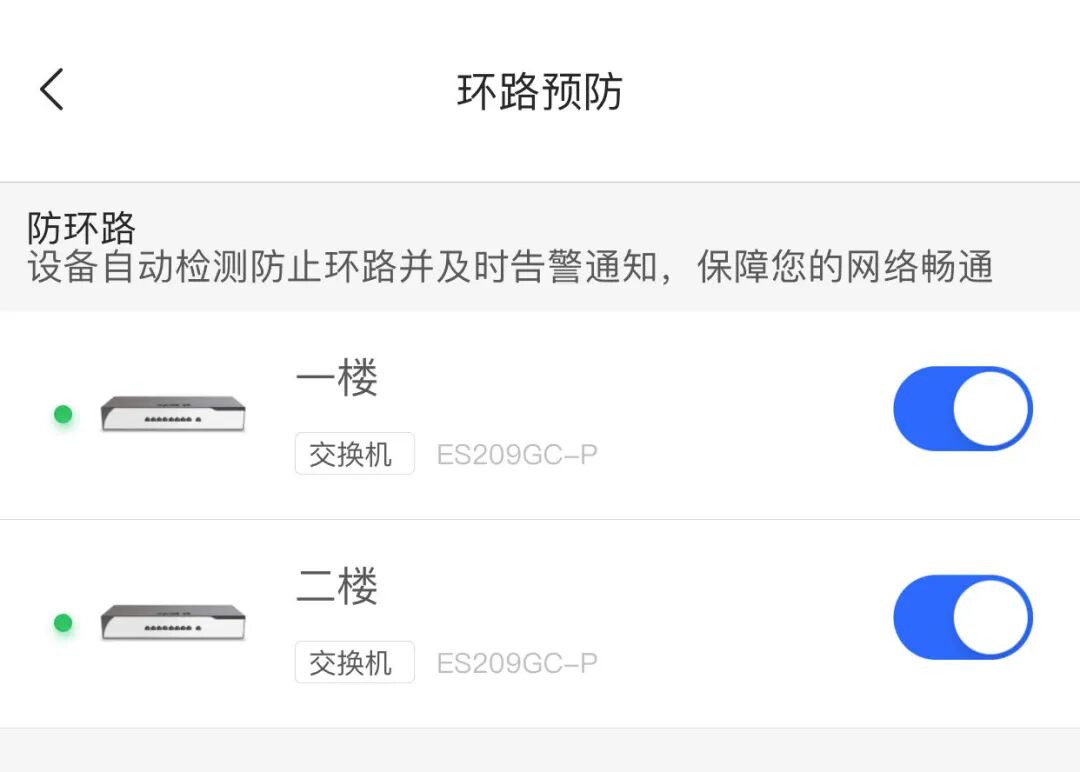

17.jpg环路预防

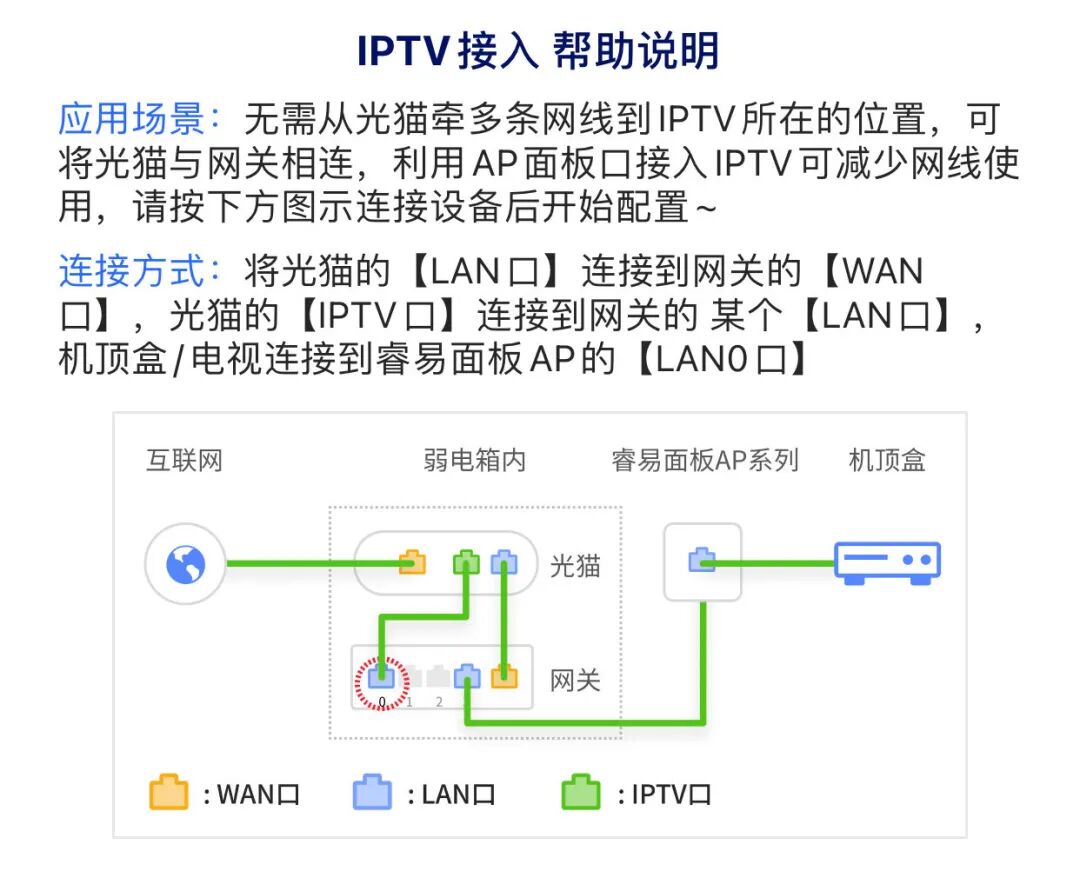

网关支持一线IPTV

18.jpgIPTV复用
