主路由器+AC控制器旁路调试–艾泰篇

一、前言描述

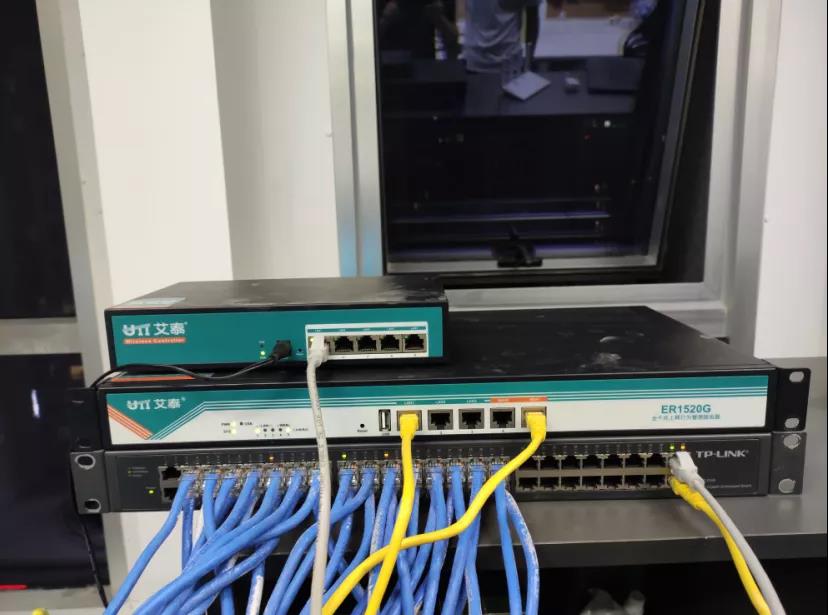

今天接到一客户电话,说自己买的艾泰路由器不会设置,于是即到哥上门查看原因,原因客户买了一套艾泰企业级路由器,无线AC控制器和两个AP。客户不知道怎么弄。虽说不是怎么难调的事情,对于不是IT行业的人来说,还真不是那么好搞的。


和即到哥来看一下调试过程。


二、公司主路由器

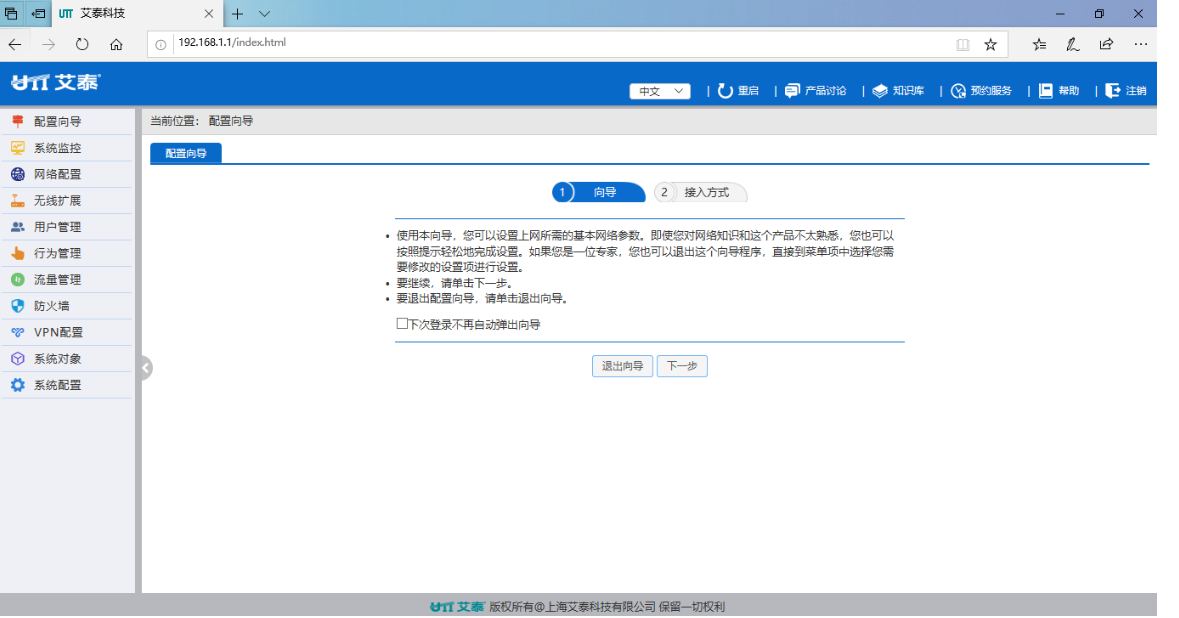

1、艾泰主路由器ER1520G默认IP地址是192.168.1.1。

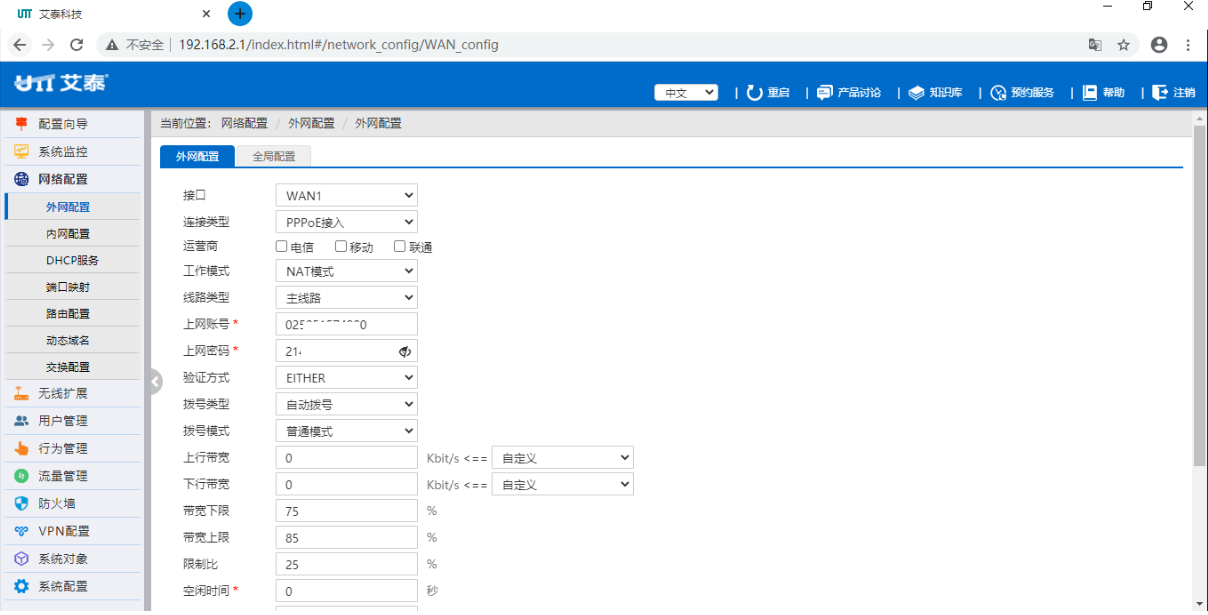

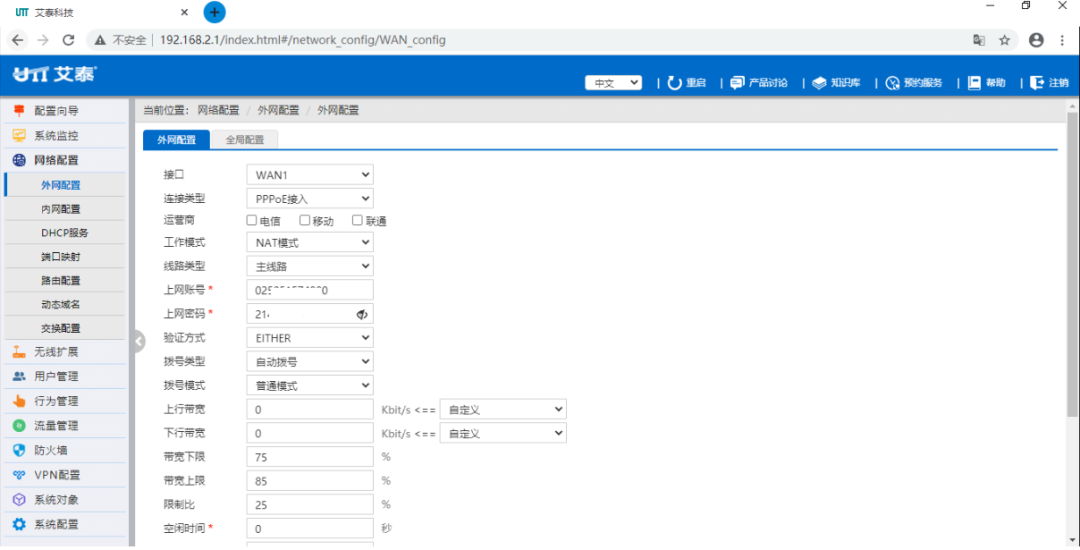

登录到公司主路由器,调试上网。输入客户开通的带宽账号和密码。

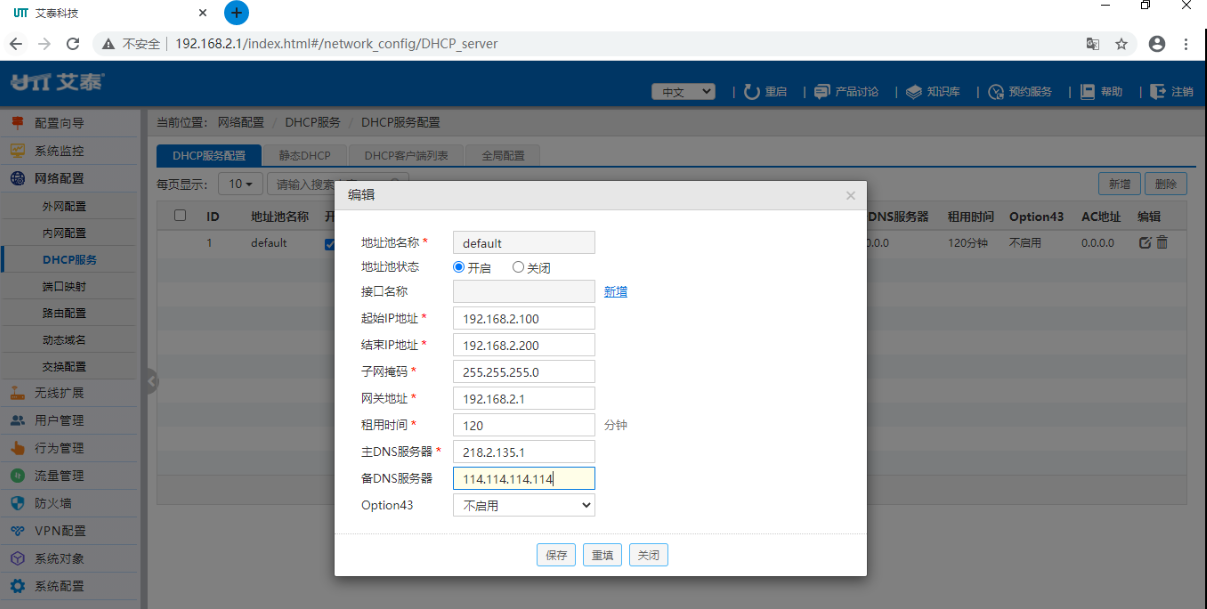

为了避免和其它设备,猫和其他路由器有冲突,把主路由器的LAN口地址更改为192.168.2.1。



三、将AC做旁路模式

艾泰AC控制器WX20S,默认IP地址是192.168.1.252 。


登录AC控制器开始调试。

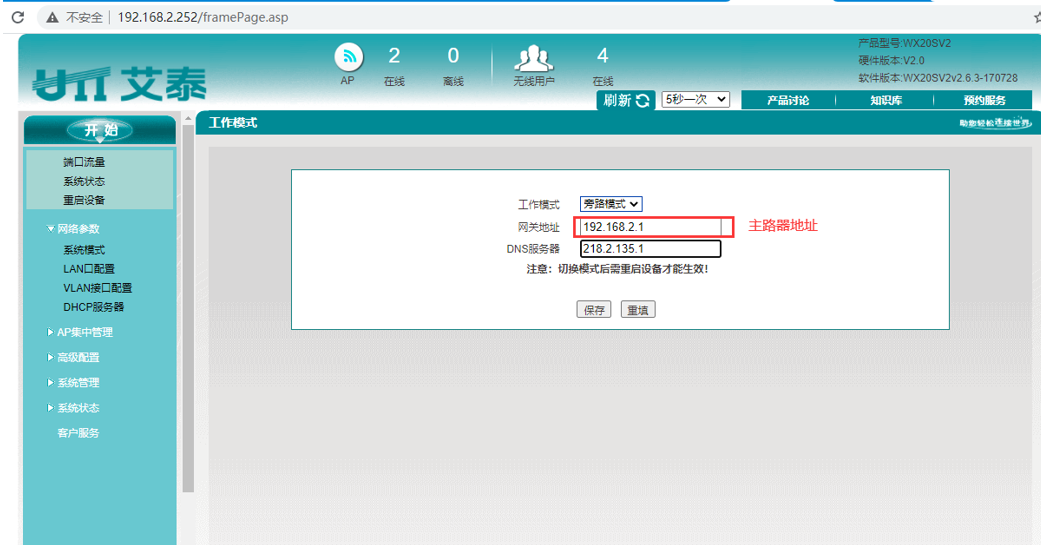

1、在网络参数->系统模式,将工作模式选为旁路模式,网关地址指向主路由器的LANIP地址,然后再配置一下DNS。

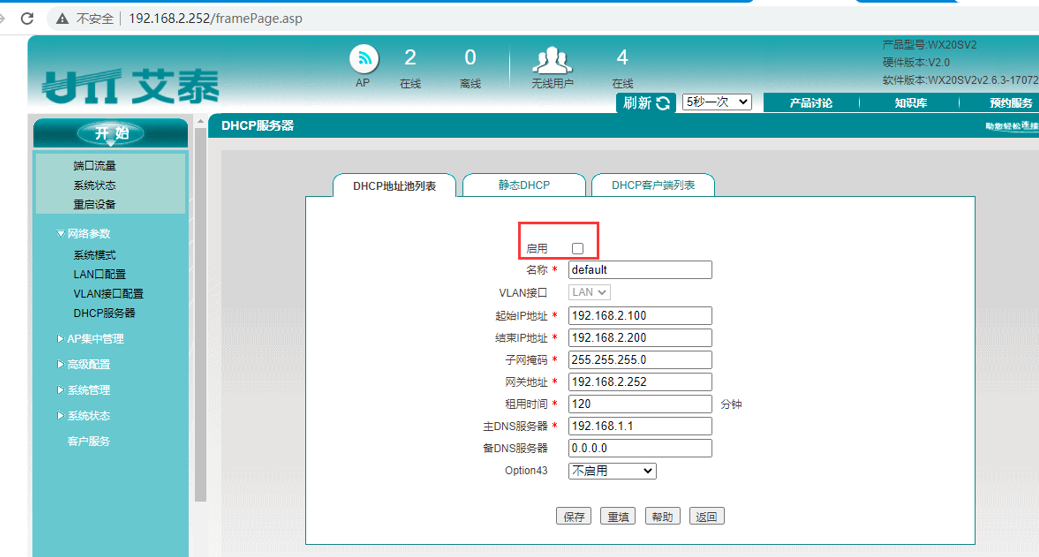

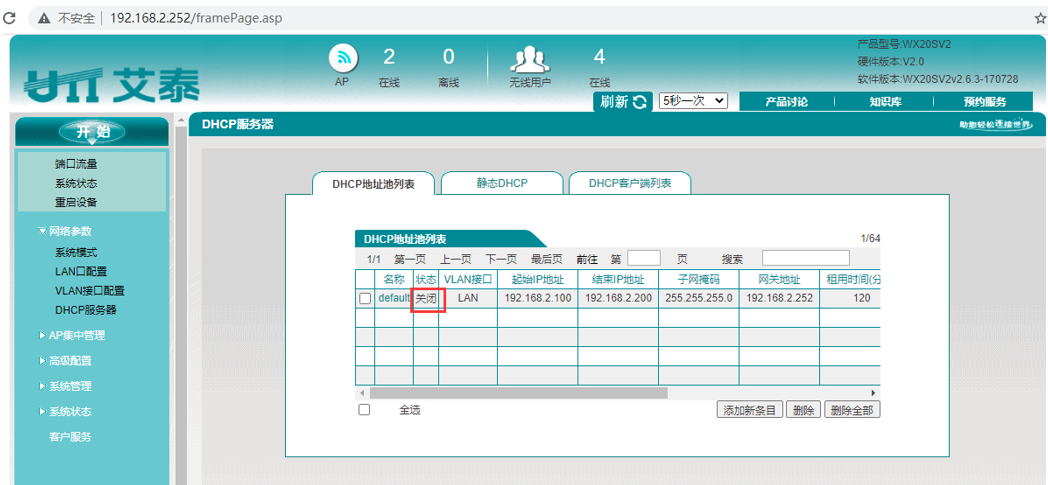

2、点击网络参数->DHCP服务器,将默认的defaul地址池关闭。

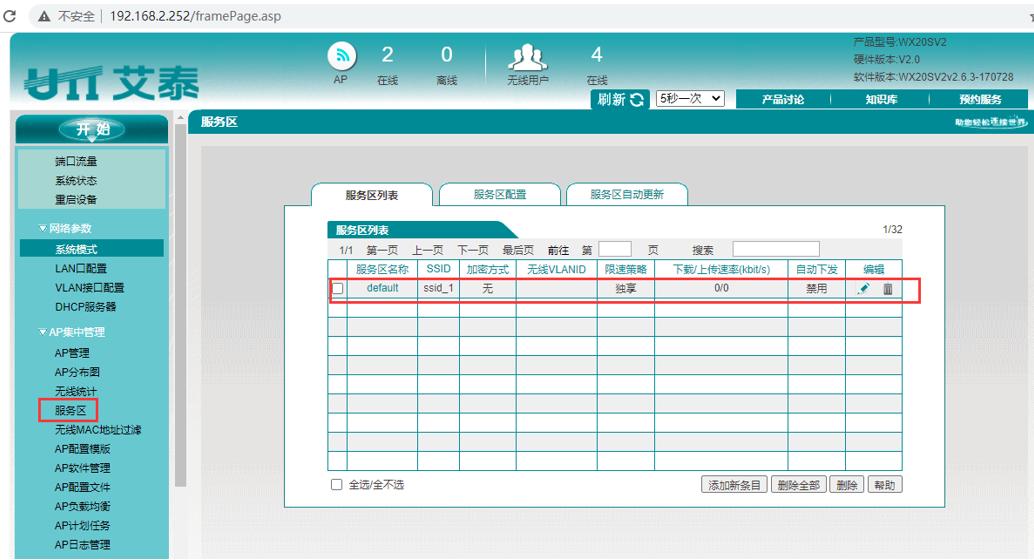

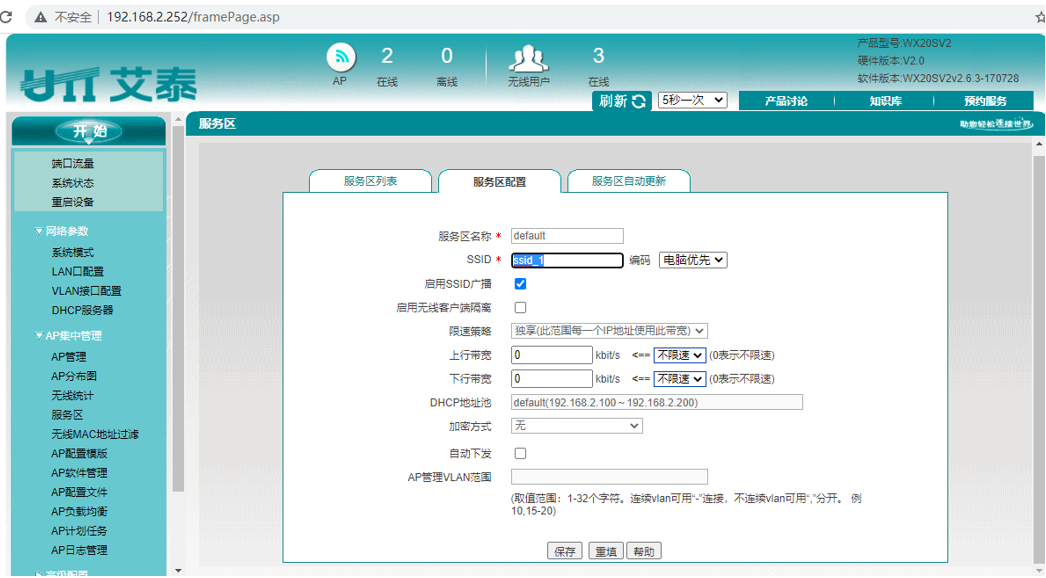

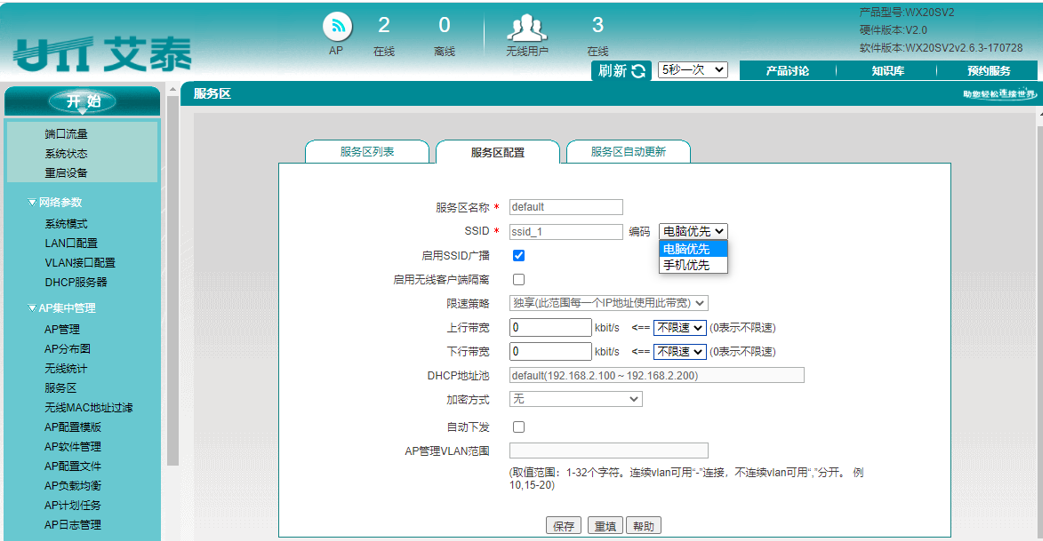

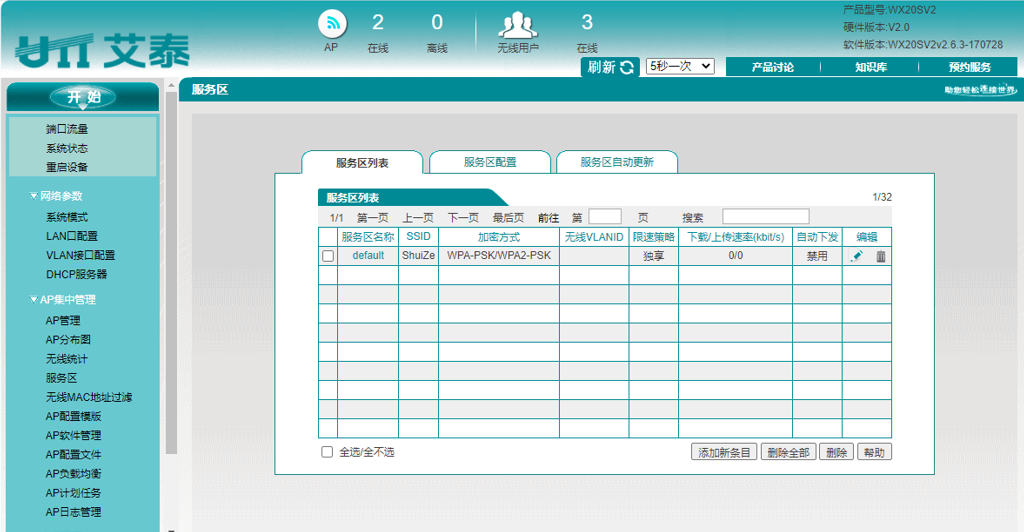

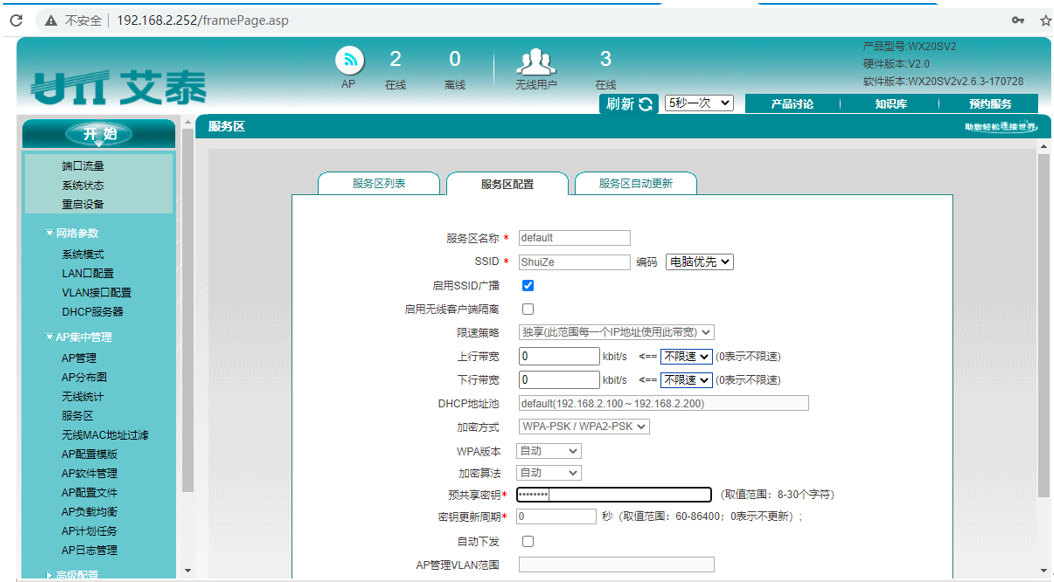

3、在AP集中管理->服务区,修改默认的服务区,然后点击保存。

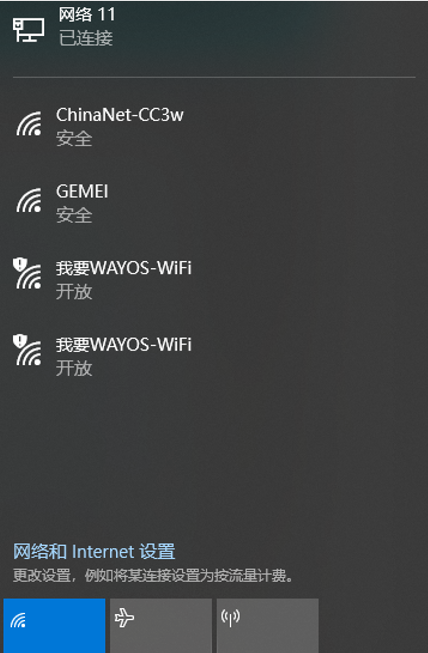

配置到这一步的时候,无线网络中还是没有出现配置好的SSID。

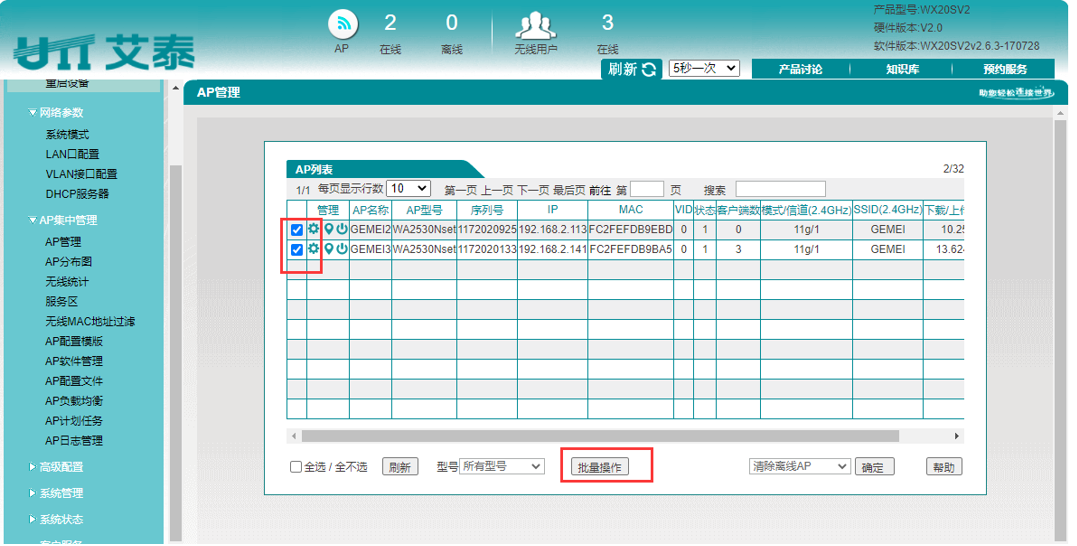

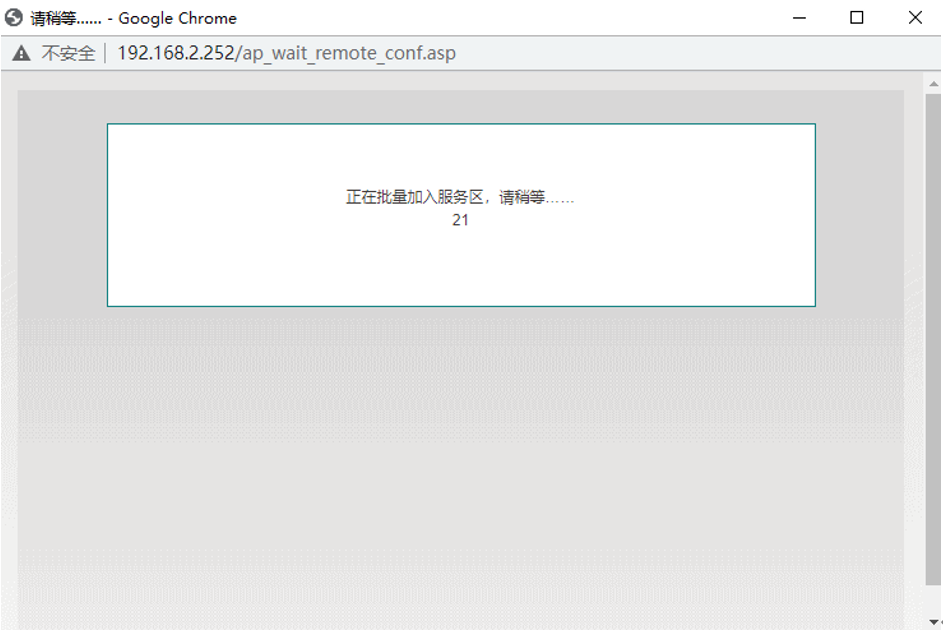

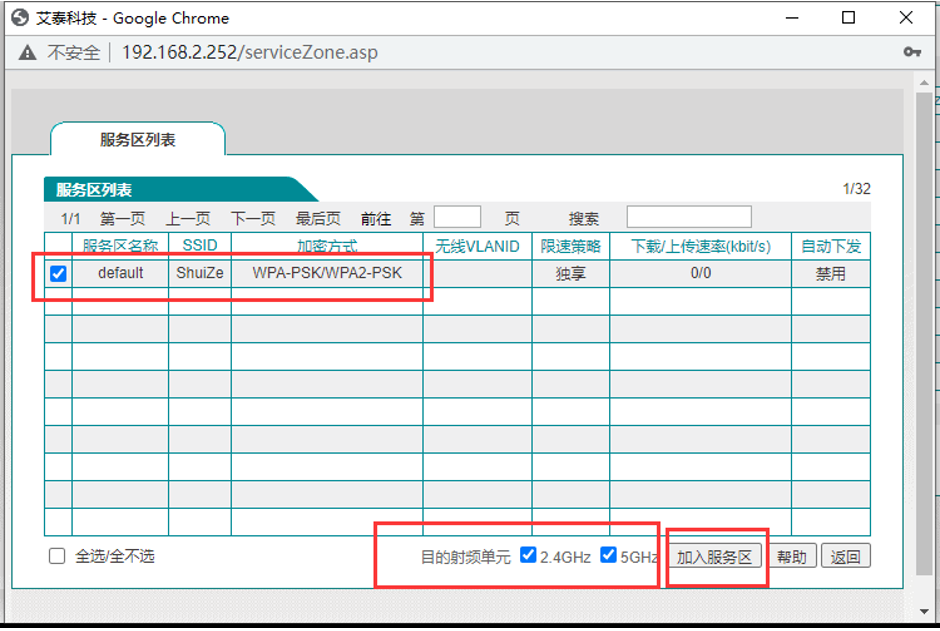

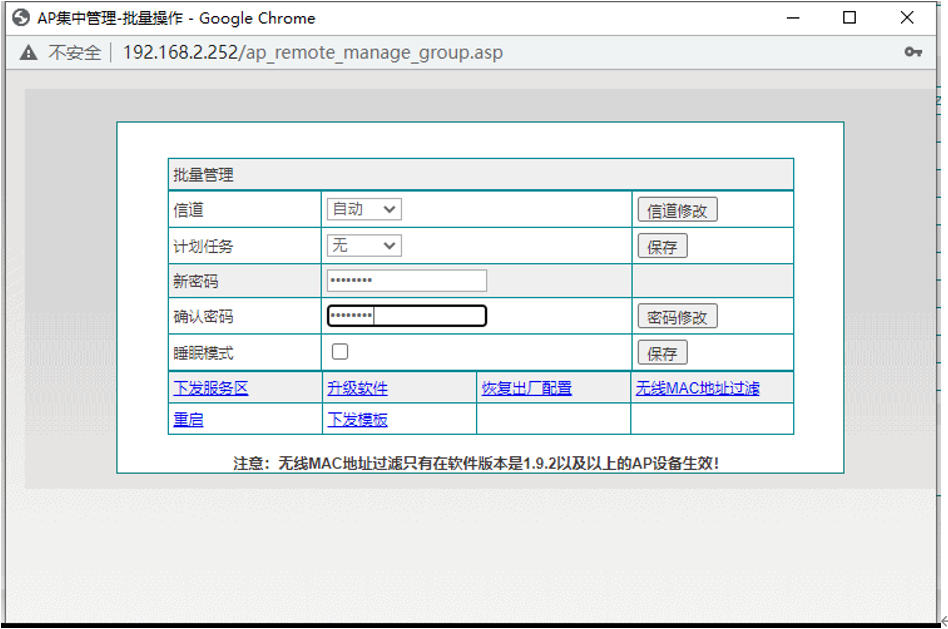

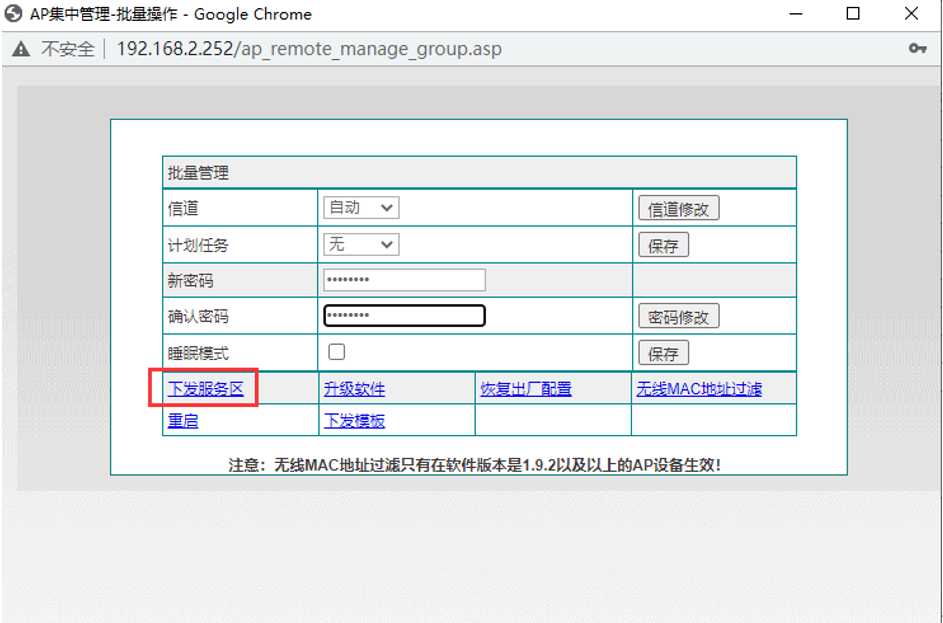

4、在AP集中管理->AP管理中,输入AP密码,点击管理,登录到AP的管理界面,将AP加入默认的服务区即可。

图片[14],主路由器+AC控制器旁路调试–艾泰篇,老王弱电

图片[15],主路由器+AC控制器旁路调试–艾泰篇,老王弱电

图片[16],主路由器+AC控制器旁路调试–艾泰篇,老王弱电

图片[17],主路由器+AC控制器旁路调试–艾泰篇,老王弱电

图片[18],主路由器+AC控制器旁路调试–艾泰篇,老王弱电

至此,配置完成。
