测试串口线及电脑串口的方法

在交换机和PC无法正常联接时,可用以下方法先后对PC机串口及PC联接线进行测试。

警告:在进行以下操作前,请先断开PC与交换机的连接,并且关闭话务管理系统软件。

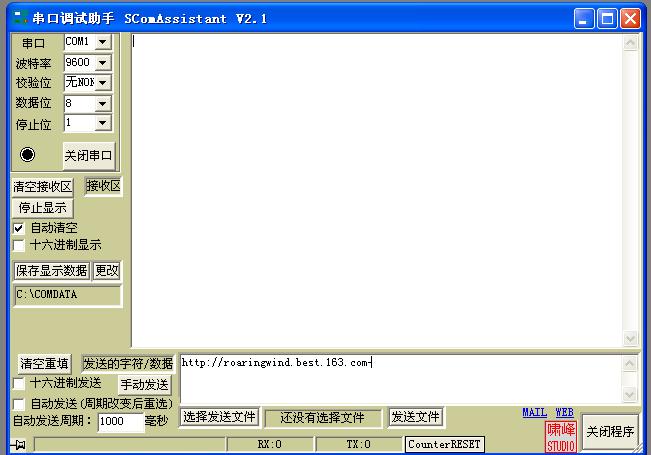

一:打开光盘里的串口小助手




二:选择正确PC上的串口

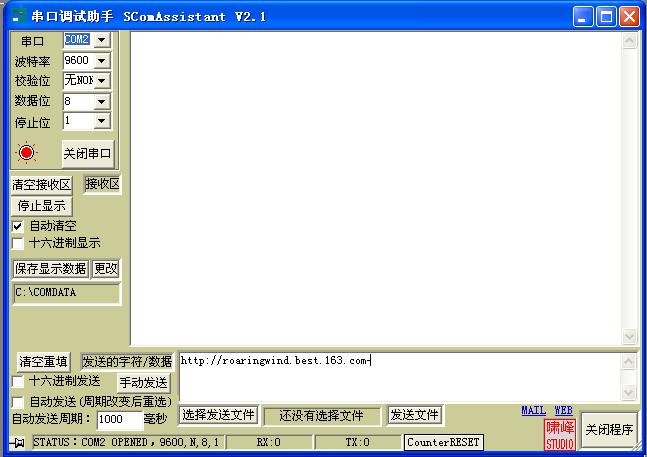

注:选对PC上的串口,串口小助手的太阳变成红色.

    假设选择完PC所有的COM都无法显示正确图标,可考虑  是否PC上的COM口被别的设备占用,或PC上的COM口损坏。

温馨提示:串口小助手只能测试COM1COM4的串口,请注  意PC上的COM口是否在COM1COM4之间。

三:用导体(小铁片等)短路PC机上的串口23脚,按第四个步骤测试,显示和第四个步骤的图标一样后,再将本公司所附送的电脑连接线接在PC串口上,短路另一端的23脚。

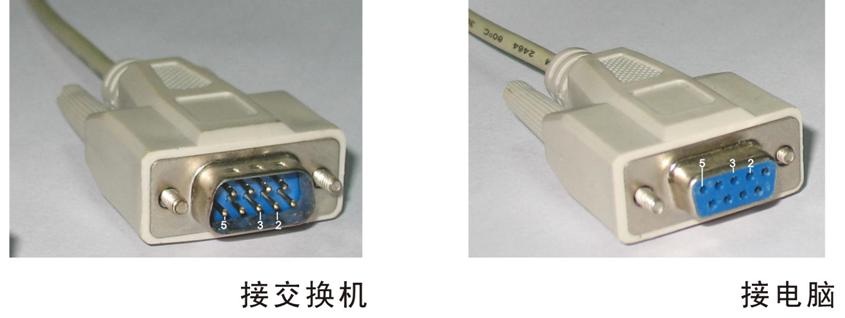

图片[3],测试串口线及电脑串口的方法,老王弱电

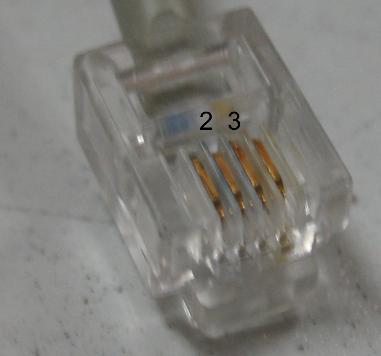

图片[4],测试串口线及电脑串口的方法,老王弱电

            接交换机







四:清空发送区的数据,重新输入其他阿拉伯数字。在串口小助手上的“自动发送”上打勾。

 图片5.jpg图片[6],测试串口线及电脑串口的方法,老王弱电图片[7],测试串口线及电脑串口的方法,老王弱电图片[8],测试串口线及电脑串口的方法,老王弱电图片[9],测试串口线及电脑串口的方法,老王弱电

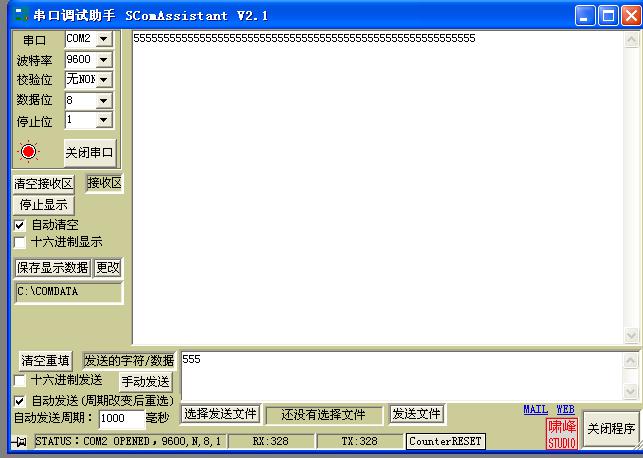

在以上步骤后,则会在串口小助手上的接收区上显示发送区所发送的字符/数据。如果没有接收区没有显示数据,则相应的测试串口或串口线损坏。

五:温馨提示:如客户用USB转串口的串口线,在接USB串口线的基础上串接本厂附送的串口连接线。
