键盘NKB1000如何控制球机?—大华篇

图片[1],键盘NKB1000如何控制球机?—大华篇,老王弱电
大华监控键盘NKB1000

前 提:

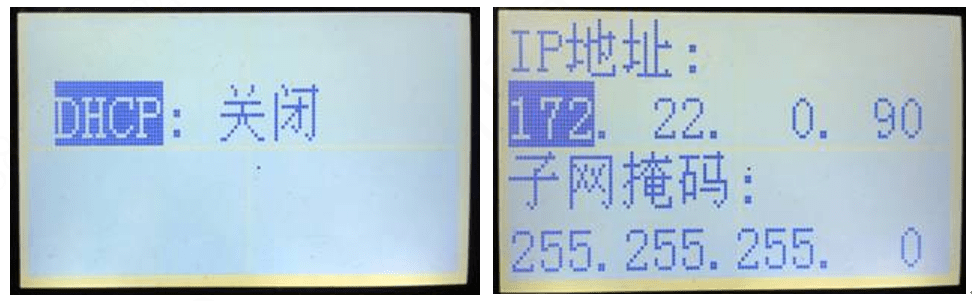

键盘IP地址更改为静态(非DHCP),进入键盘菜单选项——系统管理——网络设备——DHCP关闭——点击确认(ENTER)——分配和被控设备相同网段IP地址(不能冲突)

图片[2],键盘NKB1000如何控制球机?—大华篇,老王弱电

方式一 NKB1000添加录像机控制球机通道

具体操作步骤:

连接模式:球机接在录像机上已经可以正常控制,再通过键盘控制录像机去控制球机

步骤1:

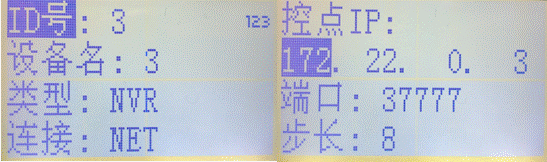

进入控点设置——添加录像机控点信息(ID 自定义、设备名自定义、类型根据主机类型选择、连接选择NET/ 网络、控点IP 些主机ip 地址、输入是设备用户名及密码,其他默认即可)

注意:如果操作中需要删除输入信息,将摇杆向左方摇晃即可

图片[3],键盘NKB1000如何控制球机?—大华篇,老王弱电

步骤2:

再回到菜单项选择控点操作,调用录像机ID号+ID键+确认(ENTER) 进入控制录像机模式

图片[4],键盘NKB1000如何控制球机?—大华篇,老王弱电

步骤3:

通道编号+云台(PTZ)(出来如下控制界面)——摇杆或按键控制云台及变倍

图片[5],键盘NKB1000如何控制球机?—大华篇,老王弱电

举例说明:要控制录像机第二通道球机操作方式就是2+云台(PTZ)

注意:要控制其他通道,需要首先推出当前通道云台控制模式,操作方式点击取消/ESC即可推出当前控制模式

方式二 NKB1000直接控制球机

具体操作步骤:

步骤1:

菜单选项——控点设置——添加(球机)ID号,名称自定义,类型:SD

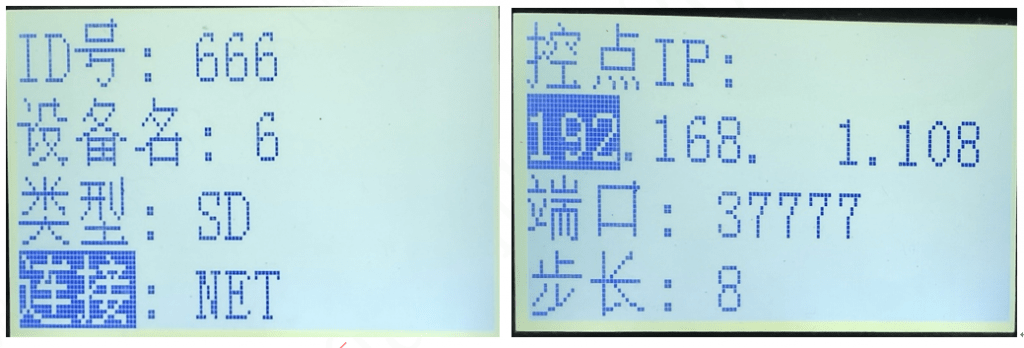

连接方式1:NET,输入球机ip地址,用户名密码——确认(ENTER)

图片[6],键盘NKB1000如何控制球机?—大华篇,老王弱电

连接方式2:COM485,输入球机地址码、波特率、协议等信息——确认(ENTER)

步骤2:

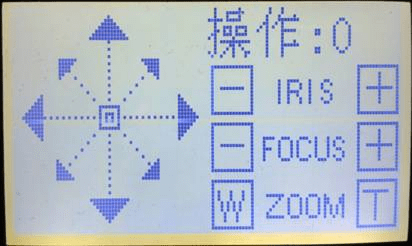

再回到菜单项选择控点操作,调用球机ID号+ID键+确认(ENTER)——直接进入控制球机界面,这样我们就可以通过摇杆控制球机啦

图片[7],键盘NKB1000如何控制球机?—大华篇,老王弱电

接下来我们来讲解NKB1000如何控制球机云台功能操作

步骤1:

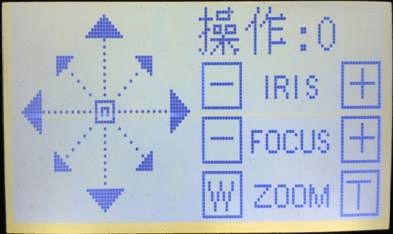

进入控制球机云台控制状态界面

图片[8],键盘NKB1000如何控制球机?—大华篇,老王弱电

步骤2:

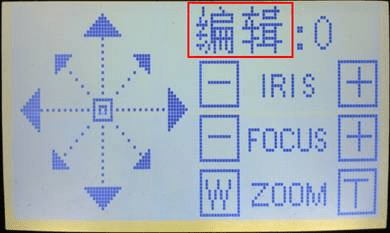

按一下键盘左侧设置(SETUP)按键把当前控制模式从操作切换成编辑

图片[9],键盘NKB1000如何控制球机?—大华篇,老王弱电

功能一:

进入球机OSD菜单(仅限于接入的球机是大华支持OSD菜单的球机并且控制协议是DH-SD1或者同网络方式接入)

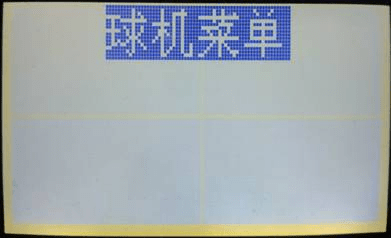

按一下菜单(OTHER)按键键盘上会出来如下界面,球机画面上会显示球机的菜单信息——通过摇杆/上下左右按键控制菜单内光标移动——确认/ENTER确认选择的操作菜单,按一下取消(ESC)按键可以退出当前操作模式。

图片[10],键盘NKB1000如何控制球机?—大华篇,老王弱电

功能二:设置/调用预置点

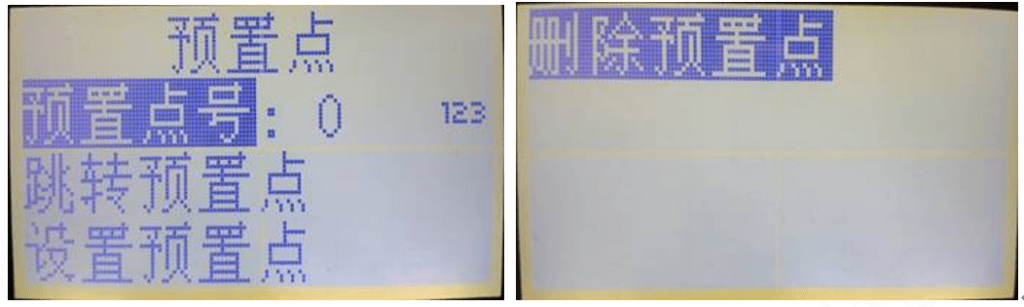

按一下预置点(PRESET)按键键盘上会出来如下界面,可以自定义编辑预置点编号设置及调用,按一下取消(ESC)按键可以退出当前操作模式。

图片[11],键盘NKB1000如何控制球机?—大华篇,老王弱电

注意:大华私有协议下支持最多80个预置点,PELCO协议下支持最多255个预置点


功能三:调用水平线扫

按一下水平线扫(SCAN)按键键盘上会出来如下界面,可以自定义编辑预置点编号设置及调用,按一下取消(ESC)按键可以退出当前操作模式。

图片[12],键盘NKB1000如何控制球机?—大华篇,老王弱电

功能四:水平旋转

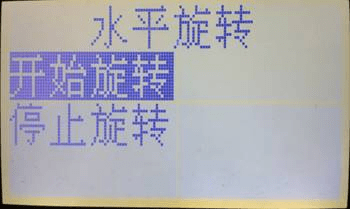

按一下水平旋转(PAN)按键键盘上会出来如下界面,可以自定义开始和停止,按一下取消(ESC)按键可以退出当前操作模式。

图片[13],键盘NKB1000如何控制球机?—大华篇,老王弱电

功能五:点间巡航

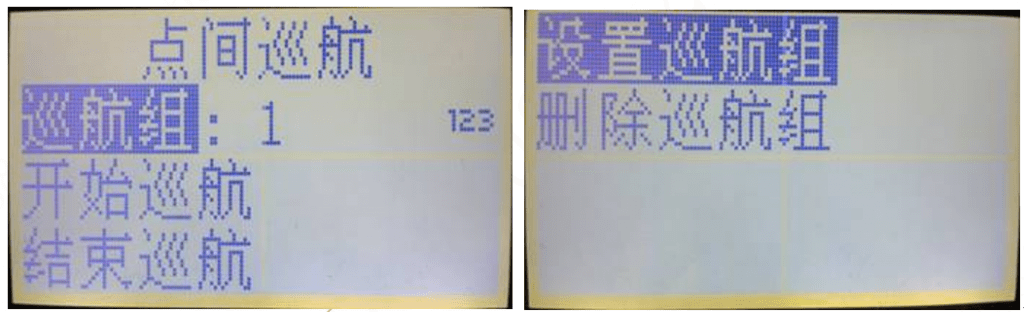

按一下点间巡航(TOUR)按键键盘上会出来如下界面,可以自定义设置和调用点间巡航,按一下取消(ESC)按键可以退出当前操作模式。

图片[14],键盘NKB1000如何控制球机?—大华篇,老王弱电

功能六:巡迹

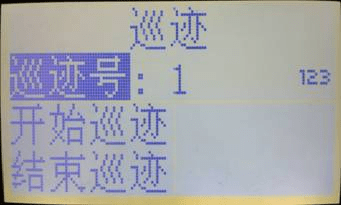

按一下巡迹(PATTERN)按键键盘上会出来如下界面,可以自定义设置和调用巡迹,按一下取消(ESC)按键可以退出当前操作模式。

图片[15],键盘NKB1000如何控制球机?—大华篇,老王弱电

本期的内容到这里就结束了

是不是很简单?

大家学会了吗!
