熟悉弱电系统最直接、最有效的方法就是
——看图！
想知道系统组成？看系统图！
想知道系统原理？看原理图！

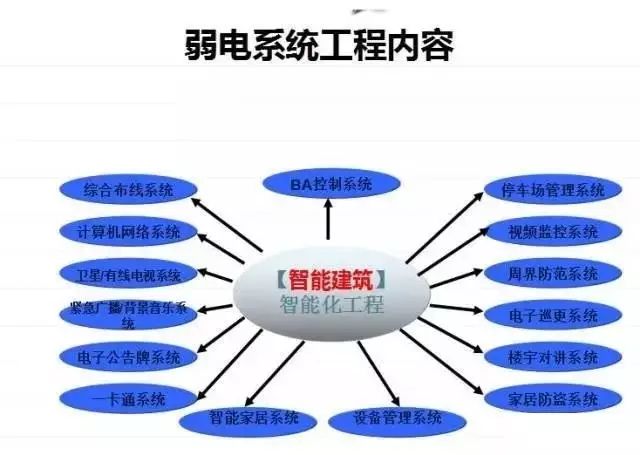

刚踏进弱电这行门槛，先熟弱电子系统的图

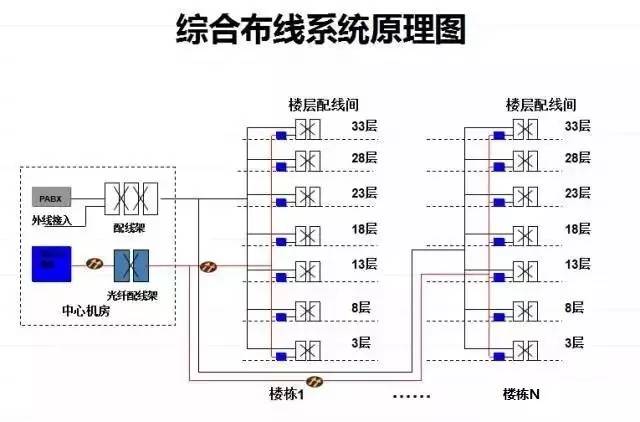

1 综合布线系统

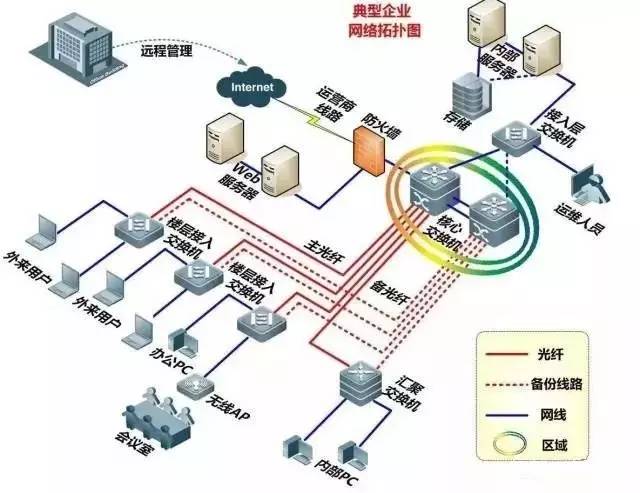

2 计算机网络系统

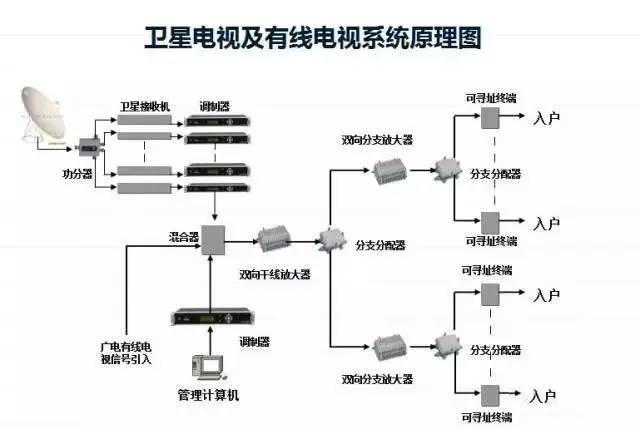

3 卫星有线电视系统图

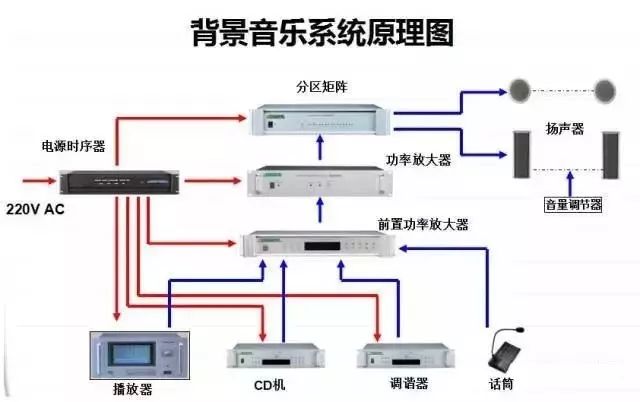

4 背景音乐系统
总线制
网络型

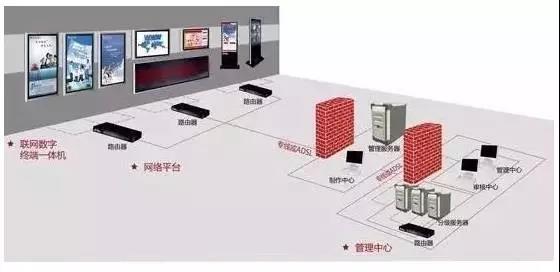

5 多媒体信息发布系统

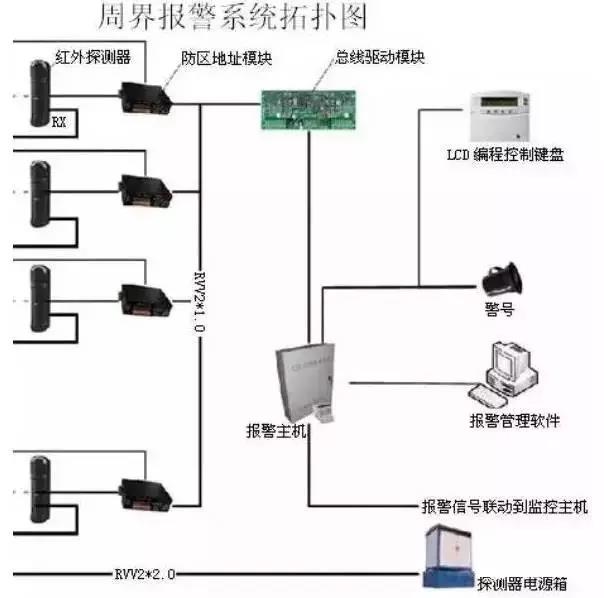

6 周界报警系统 前端探测器手拉手，接到总线控制模块上，通过控制主机来分配这些报警器的地址

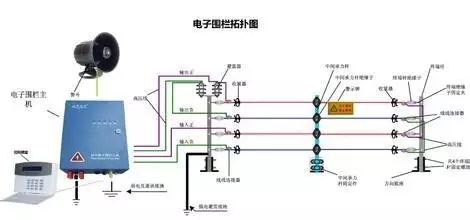

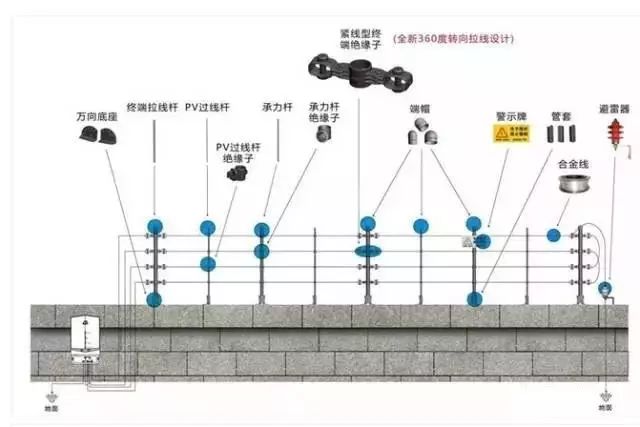

7 电子围栏系统 目前周界防范系统都选用了电子围栏系统，安装方便，误报率低。
8 视频监控系统

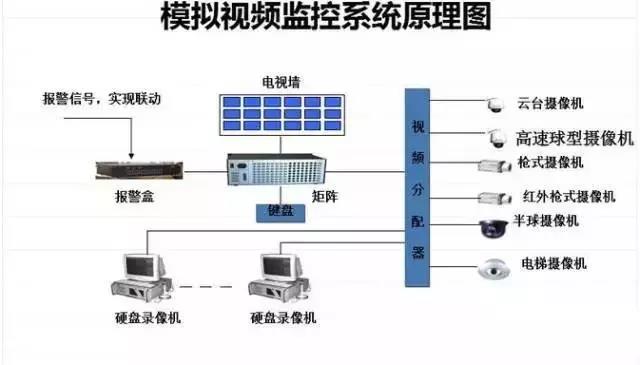

模拟视频监控

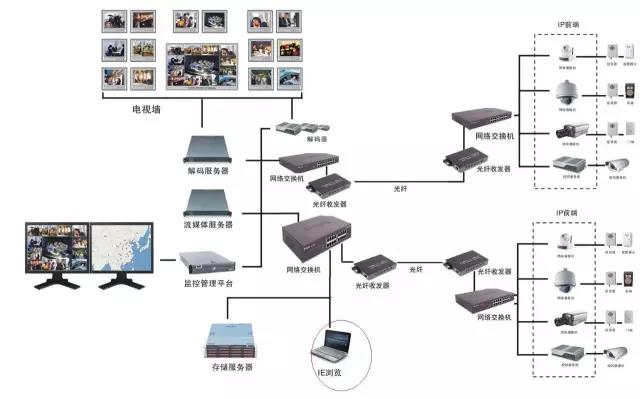

网络视频监控 此种视频监控系统应用较为广泛。

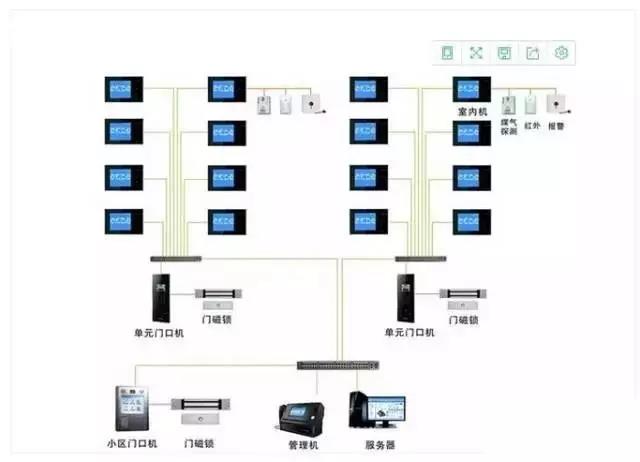

9 楼宇对讲系统
掌握一个品牌的系统组成，基本各个厂家都会。

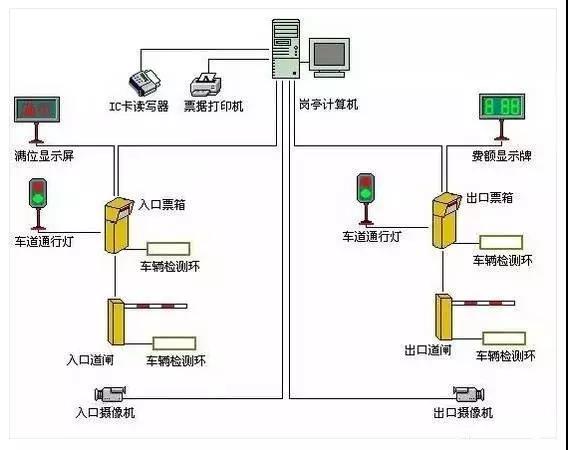

10 停车场管理系统

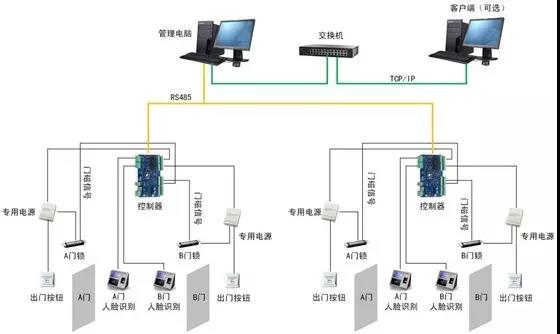

11 门禁系统

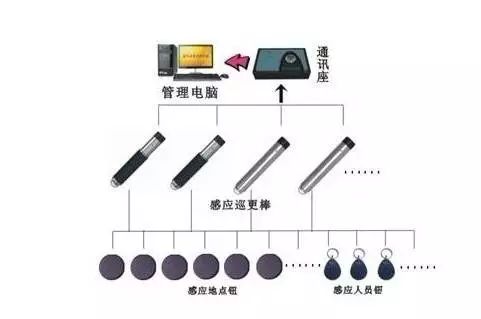

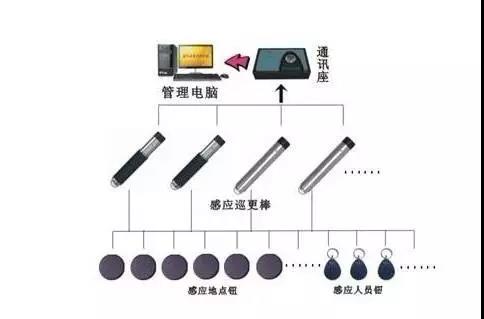

12 电子巡更系统
前端巡更点，手持巡更棒在巡更点上打一下就可以完成。

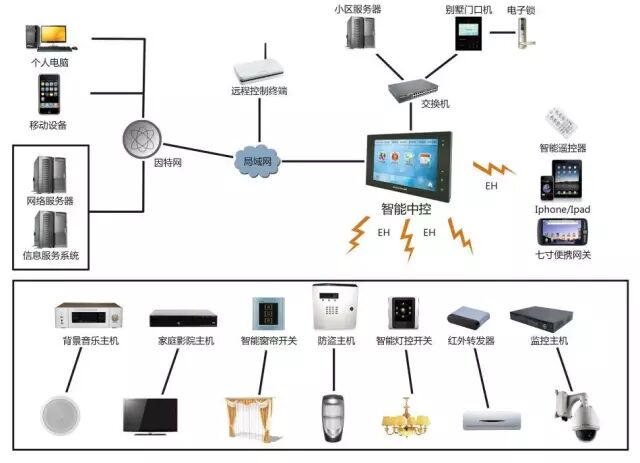

13 智能家居系统

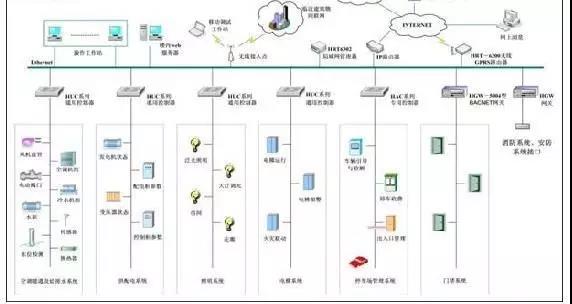

14 楼宇自控系统 此系统涉及的专业知识较多，建议理论加实践结合学习。

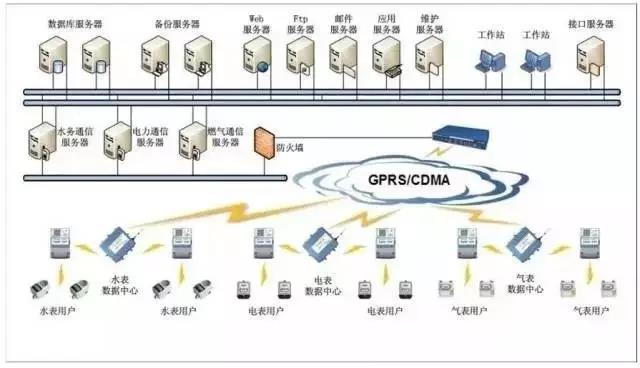

15 能源计量系统
能源计量系统的设计与施工已经划分到弱电系统中了。

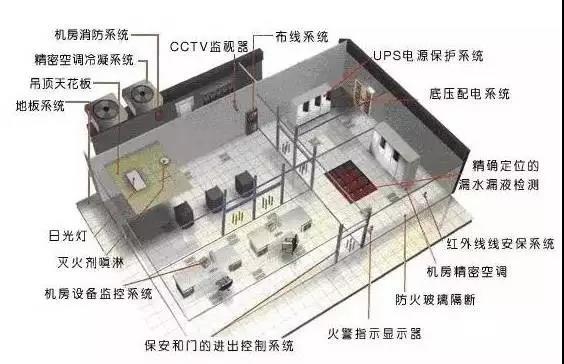

16 机房设计所考虑的因素及机房组成
