电梯监控无线网桥安装检测指南

无线网桥是针对电梯无线视频及电梯物联网传输专用无线传输设备,与传统电梯电缆数据传输方案相比,具备抗干扰强、传输距离远、性价比高、施工便捷、可维护性强等优势,下面给大家介绍下无线网桥在电梯内的安装以及测试方法:

一般电梯监控无线网桥我们都会提前给客户配置好,并在网桥上注明网桥IP/网桥配对编号(网桥IP一般偶数为发射端,奇数为接收端,如:192.168.1.88为发射端网桥IP,192.168.1.89为接收端网桥IP,这两个网桥会统一一个编号,如:①,然后其他多对分别为②、③…

第一步 无线网桥安装前检测

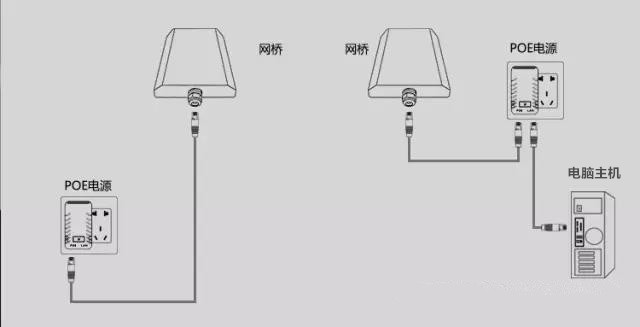

① 发射端网桥通电,接收端网桥接电脑(电源POE口为网桥供电,电源POE口接网桥

图片[1],电梯监控无线网桥安装检测指南,老王弱电

② 查看电脑本地连接状态、修改电脑IP,下图左边本地连接状态不正常,需检查线路接线是否正确,否则网桥有故障,右边为线路接线正常状态

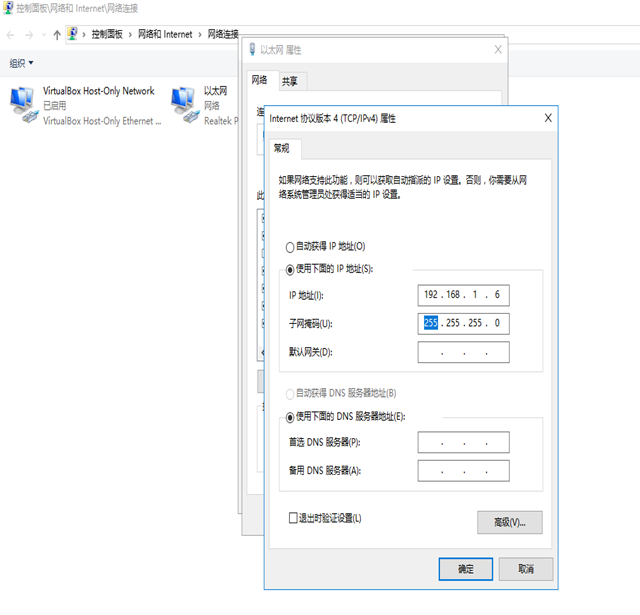

如果电脑本地连接状态正常,修改电脑IP使电脑网段跟网桥网段一致,然后点击确定,确定(网桥IP为192.168.1.21,电脑IP需要设置除192.168.1.21以外的IP,如192.168.1.99;网桥IP为192.168.20.21,电脑IP需要设置除192.168.20.21以外的IP,如192.168.20.99

图片[2],电梯监控无线网桥安装检测指南,老王弱电

③ 进入接收端网桥后台,查看参数,如果有信号强度显示证明网桥连通正常(浏览器地址栏输入网桥IP进入后台)。



 无线网桥安装

电梯监控无线
桥安装根据监控
中心位置可以分两种安装方式

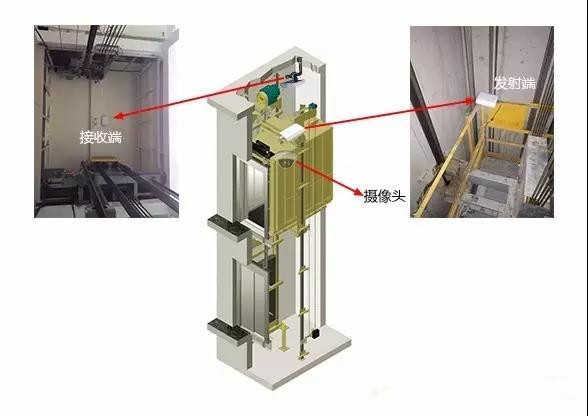

① 发射端网桥装与电梯轿厢顶部并通过网线连接摄像头,接收端网桥装与电梯井道顶部,然后连接到监控中心(适用于监控中心在顶层的安装方式);

图片[4],电梯监控无线网桥安装检测指南,老王弱电

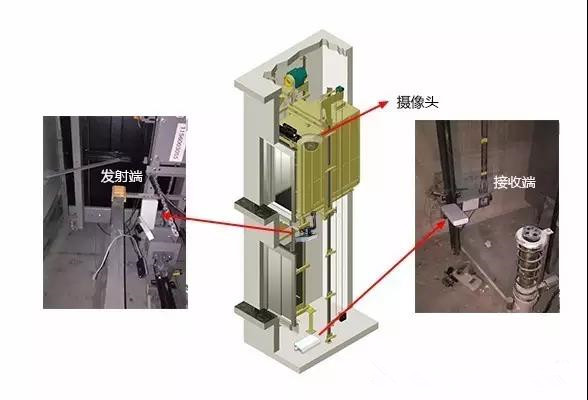

② 发射端网桥装与电梯轿厢底部并通过网线连接摄像头,接收端网桥装与电梯井道底部,然后连接到监控中心(适用于监控中心在低层的安装方式)。

发射端/接收端两个网桥之间需要无遮挡,并且上下位置尽量对齐



 无线网桥调试

① 查看信号状态

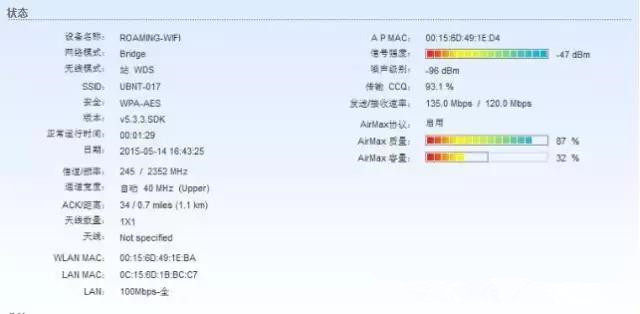

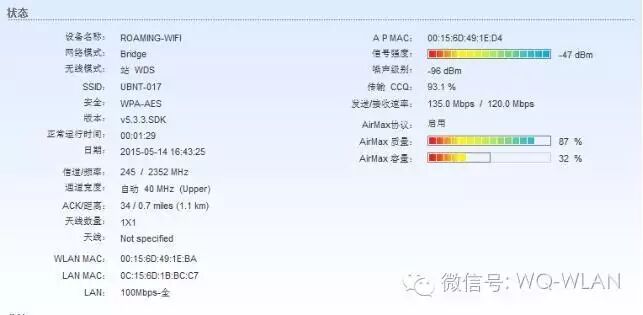

进接收端网桥后台查看信号状态,首先看网桥信号强度越接近0越好(0到-70均能正常工作),然后看发送/传输速率越接近网桥自身速率越好(如下图为150M网桥演示,所以速率越接近150Mbps越好),最后看网桥传输CCQ(客户端链接质量),一般为90%以上能正常工作


② 调整频率(信号状态正常,无需调整

如果网桥工作环境有干扰(传输CCQ低于90%,或者AirMax质量很低),需要调整频率避免干扰,尽量多修改几次以调整到最佳状态,一般周围有2.4G频段网络热点覆盖,那么网桥尽量调整到2.3G频段

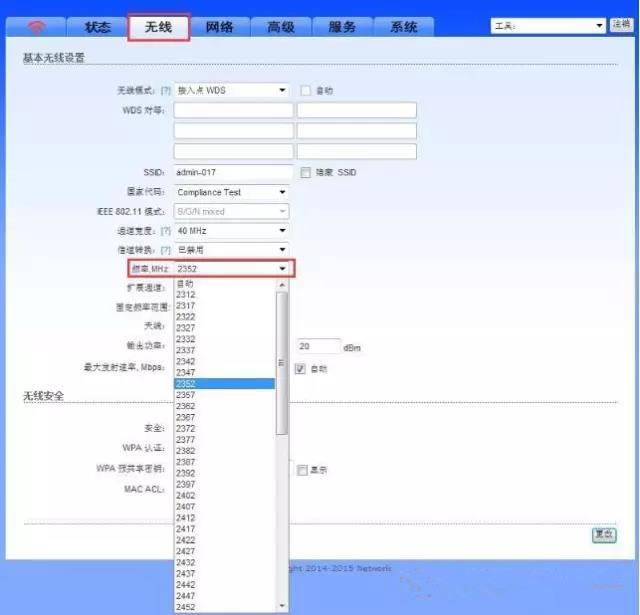

步骤:进入发射端网桥无线界面,频率改为23XX,修改后点击右下角更改,然后点击右上角弹出的应用,即保存参数,发射端网桥重启,接收端网桥会自动连接发射端网桥所在频率的信号,继续观察网桥信号状态,多次调整比较以达到最佳效果
