酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇

功能背景介绍

图片[1],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

酒店定点投屏的功能实际上并不是投屏,而是在于其定点的功能,往往酒店的部署环境都是大二层的,这就导致TV和终端都在一个局域网内,这样一个终端就可以发现所有的设备,用户可能会通过投屏传播一些恶性信息,这对于酒店来说是很大的管理问题,因此我们的酒店投屏可以实现定点控制,扫面指定二维码后于对应的电视进行绑定,只投射向对应的电视,避免出现乱投、错投的情况导致酒店管理异常。

定向投屏体验流程

第一步:拿出手机,连接无线信号(房间信号,WIFI:酒店定点投屏  密码:12345678);第二步:打开视频APP(如爱奇艺)或airplay,查看当前无法查找到投屏设备;第三步:打开微信(可以扫码的APP都可以)扫描A盒子的二维码,将会提示您投屏成功;第四步:打开视频APP(如爱奇艺)或airplay ,查看当前投屏设备为A,并进行投屏;第五步:打开微信(可以扫码的APP都可以)扫描B盒子的二维码,将会再次提示投屏成功;第六步:打开视频APP(如爱奇艺)或airplay ,查看当前投屏设备为B,并进行投屏;

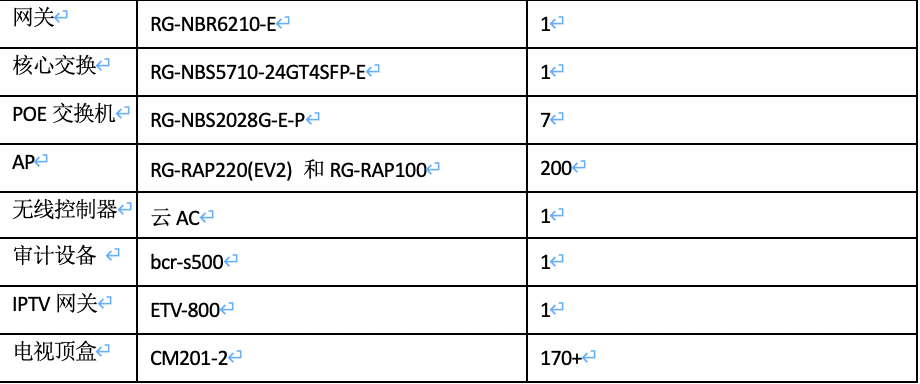

完整产品清单:

图片[2],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

配置流程

1、正常调通NBR网关和交换网络

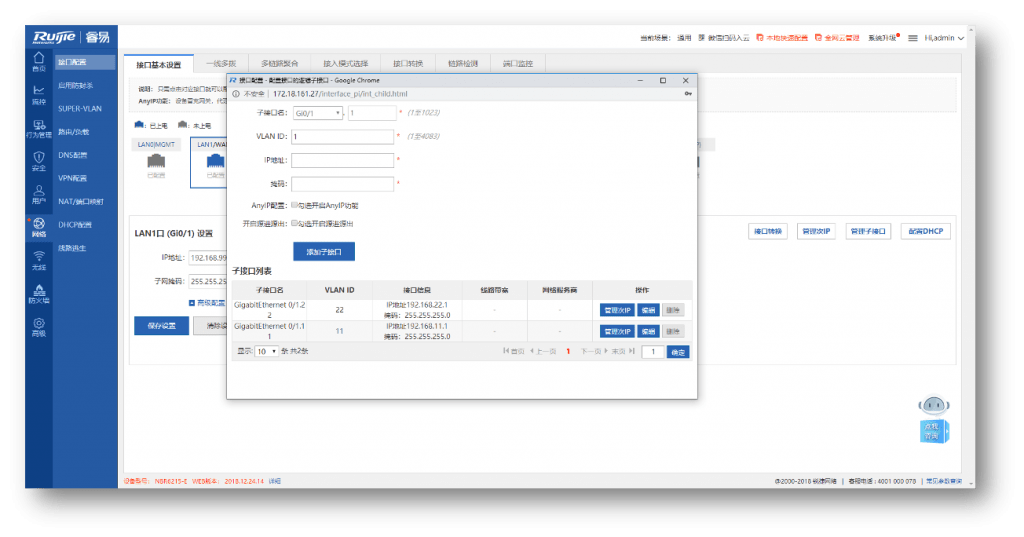

2、为客用网络、电视网络开两个独立的网段

图片[3],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

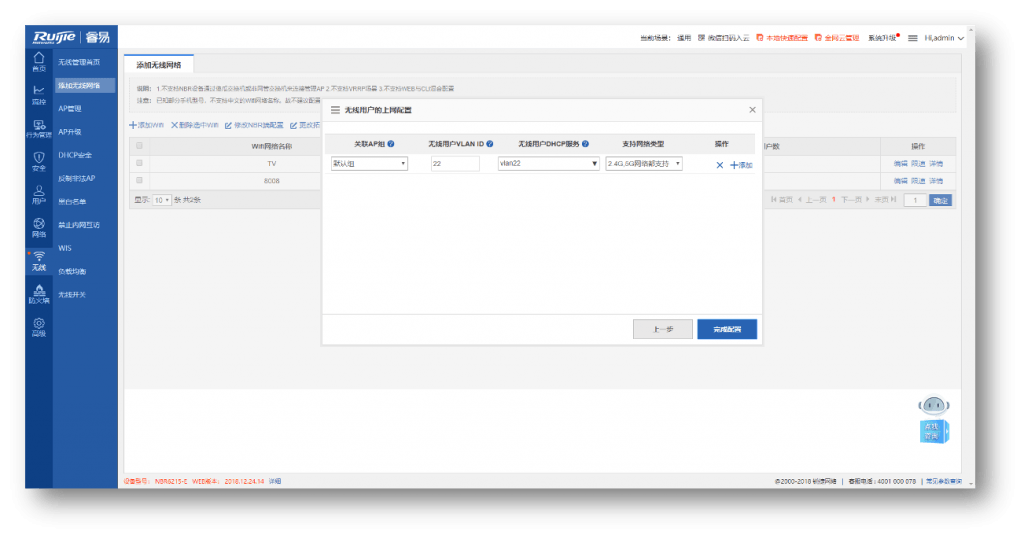

3、为客用网络设置单独的SSID对应vlan,建议打开2.4G和5G
图片[4],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

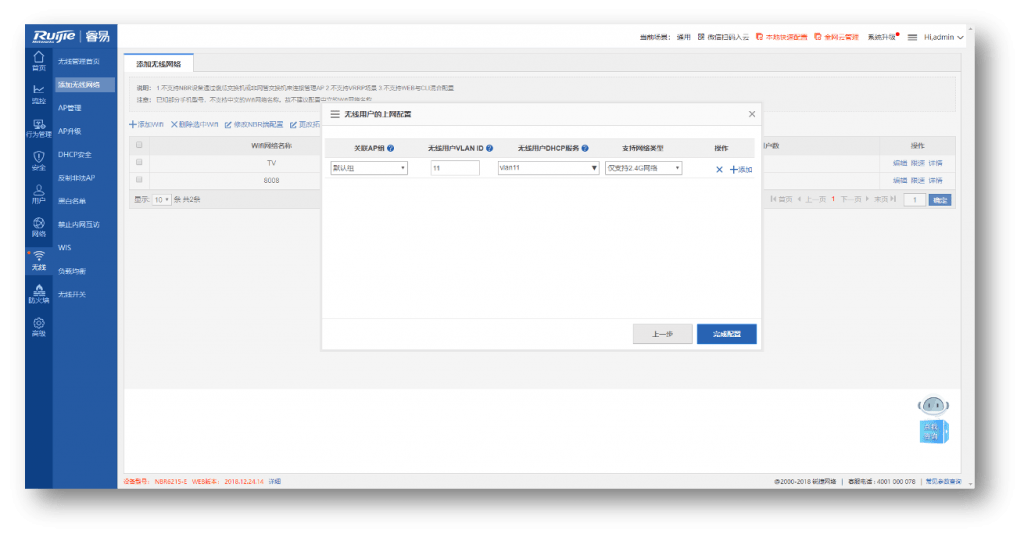

4、为电视网络设置单独的SSID对应vlan,根据电视/机顶盒情况选择2.4G/5G(如果有线接入,可以忽略)

图片[5],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

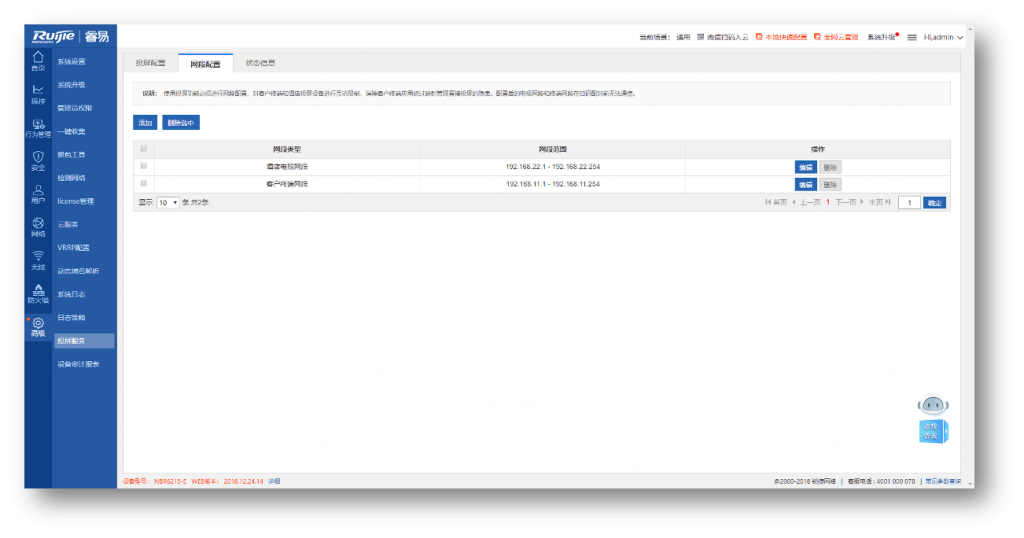

5、开启投屏服务,关联网段类型

图片[6],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

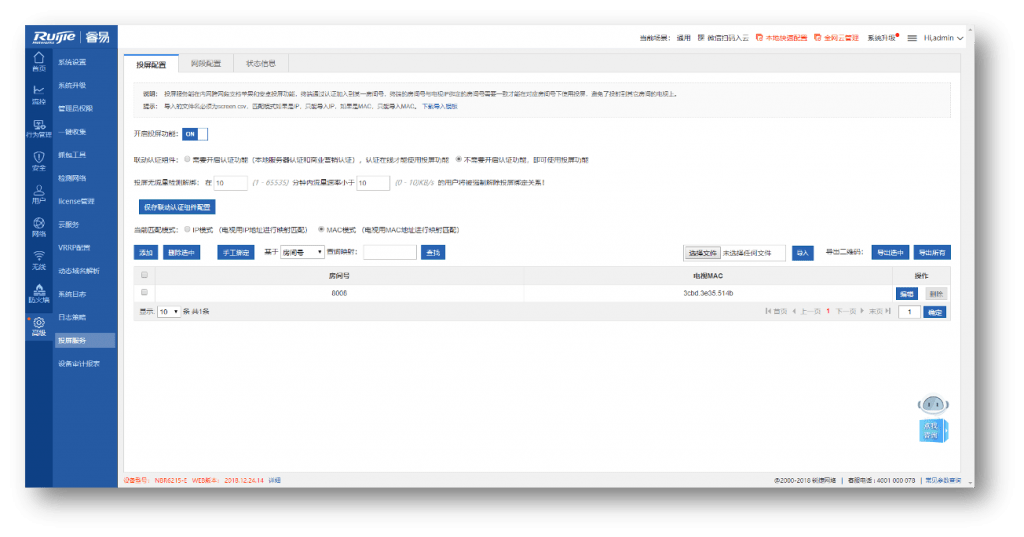

6、开启投屏服务,设置为电视不需要认证,选择mac模式

图片[7],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

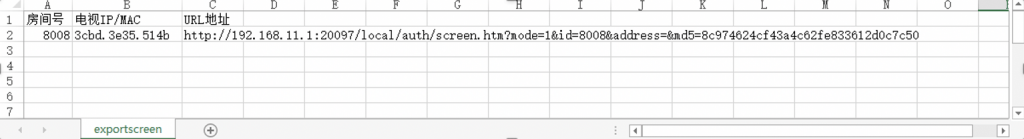

7、记录房间号和一一对应的电视mac地址,生成投屏码

图片[8],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

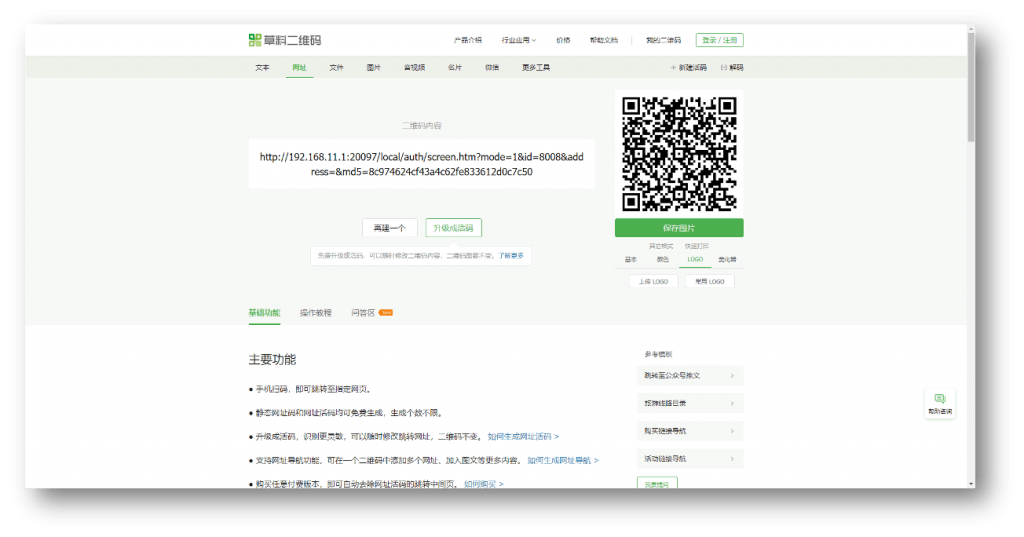

8、使用草料二维码或其他二维码生成工具生成房间对应的二维码

图片[9],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电

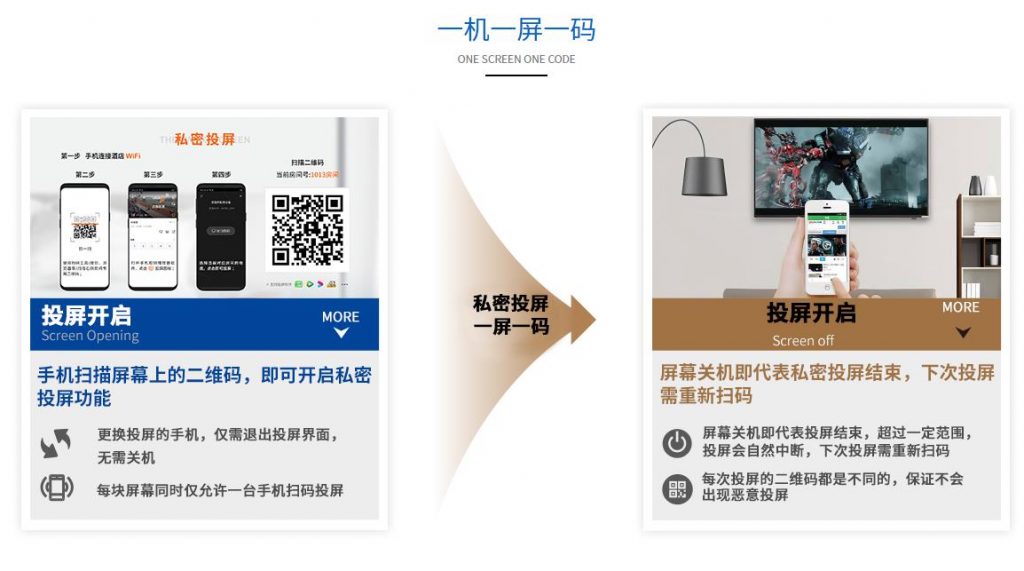

9、将二维码张贴在房间或直接内嵌于电视上(采用IPTV专用的系统实现)提示扫码投屏!

图片[10],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电
图片[11],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电
图片[12],酒店宾馆WIFI覆盖IPTV电视投屏解决方案—锐捷篇,老王弱电
