监控入门基础:网络监控硬盘录像机的安装连接

不少朋友建议弄点简单入门的监控文章给大家,让新手有所学习,今天我们来一篇监控硬盘录像机安装的基础文章。

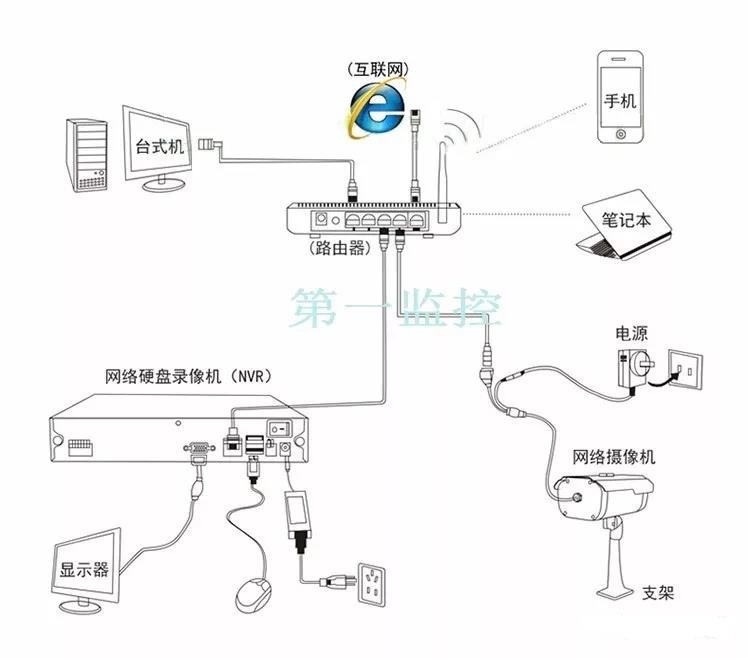

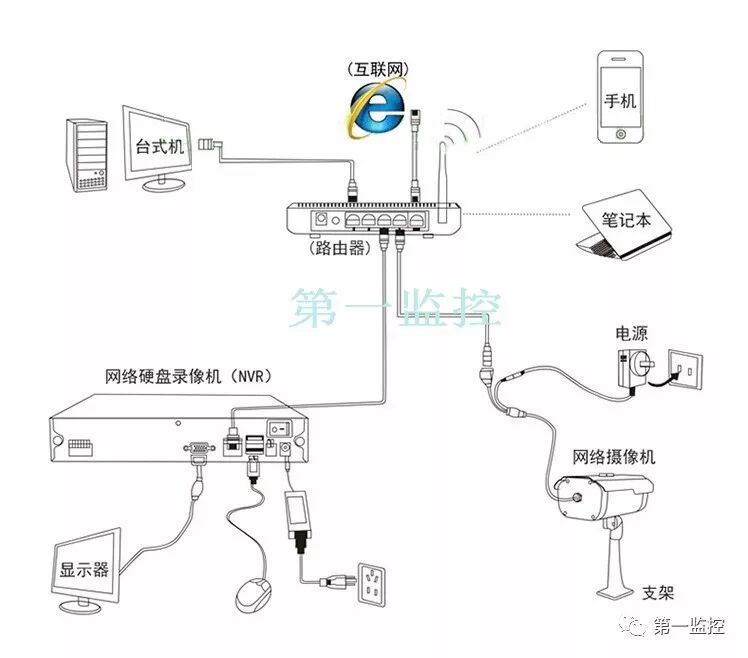

首先要了解NVR在监控系统中的所处的地位和作用,下图是简单的监控连接示意图。


今天侧重说网络硬盘录像机安装知识,每个品牌录像机的构造都大同小异,这里这是示意图,安装请以实际为准。

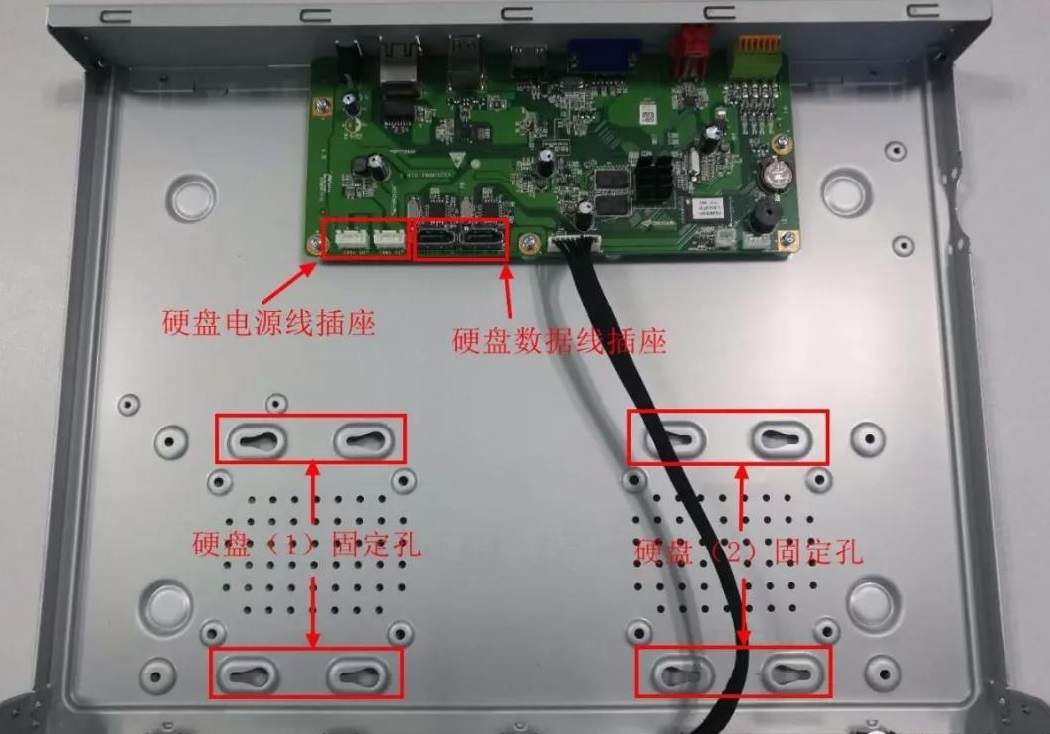

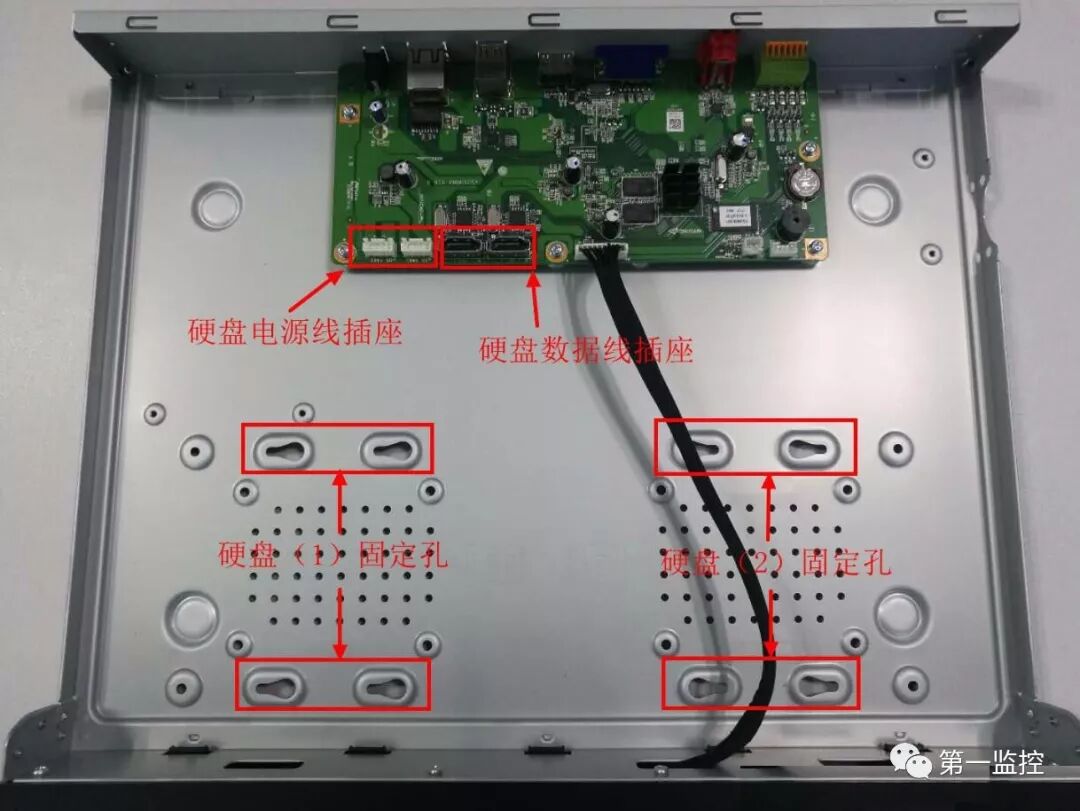

打开录像机后盖,可以看到内部构造。通常硬盘录像机都不带硬盘哈,需要根据实际需求自己挑选合适功能、合适的容量的硬盘。

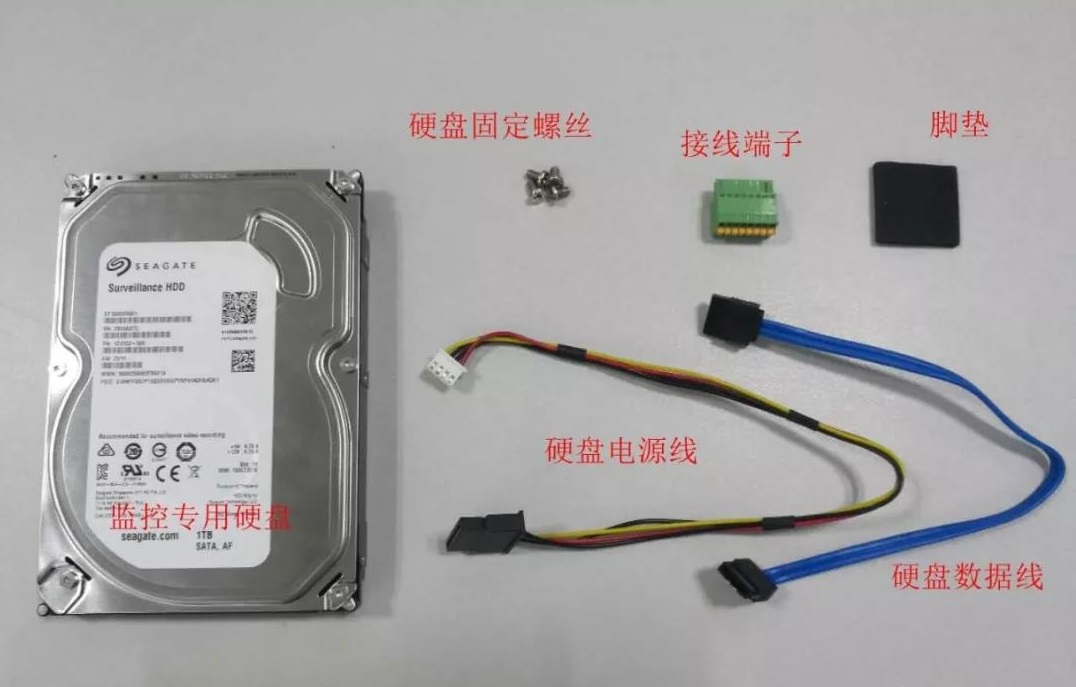

硬盘是需要另外购买配备的,但硬盘电源线,数据线,固定螺丝这些配件购买录像机时候是自带的,是标准配件,有些型号录像机会有接线端子和脚垫。


连接硬盘就不需要多说了,把电源线和数据线连接主板和硬盘就可以了。

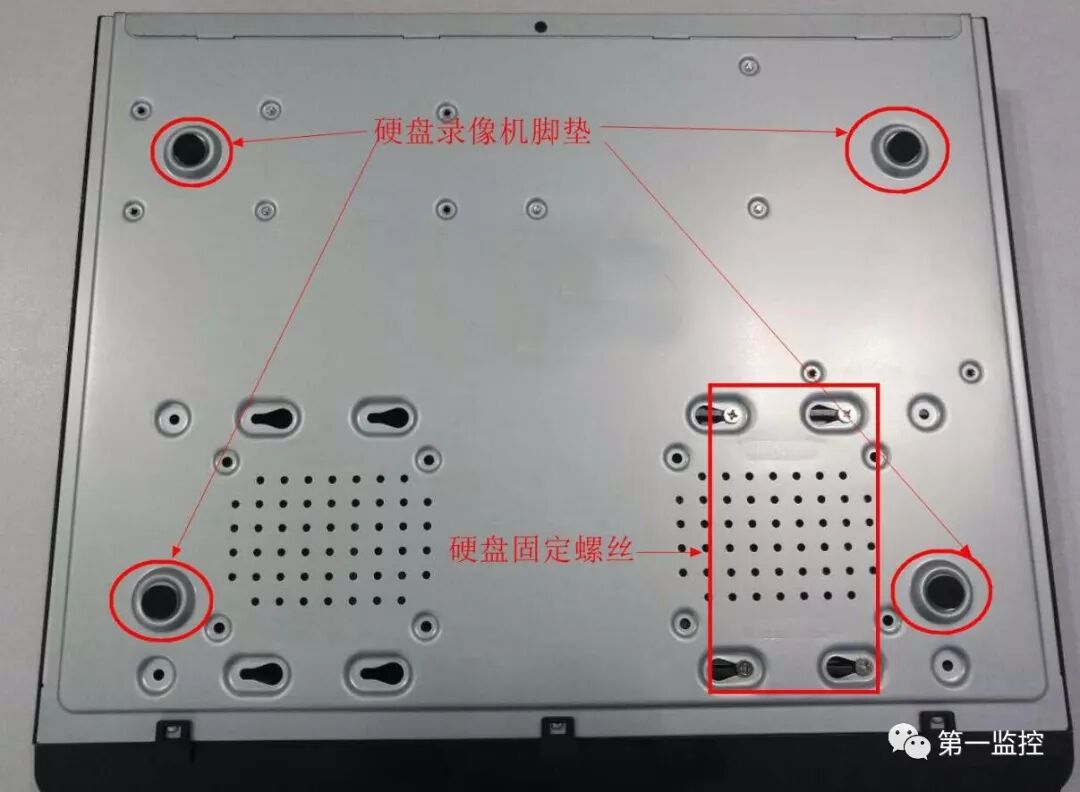

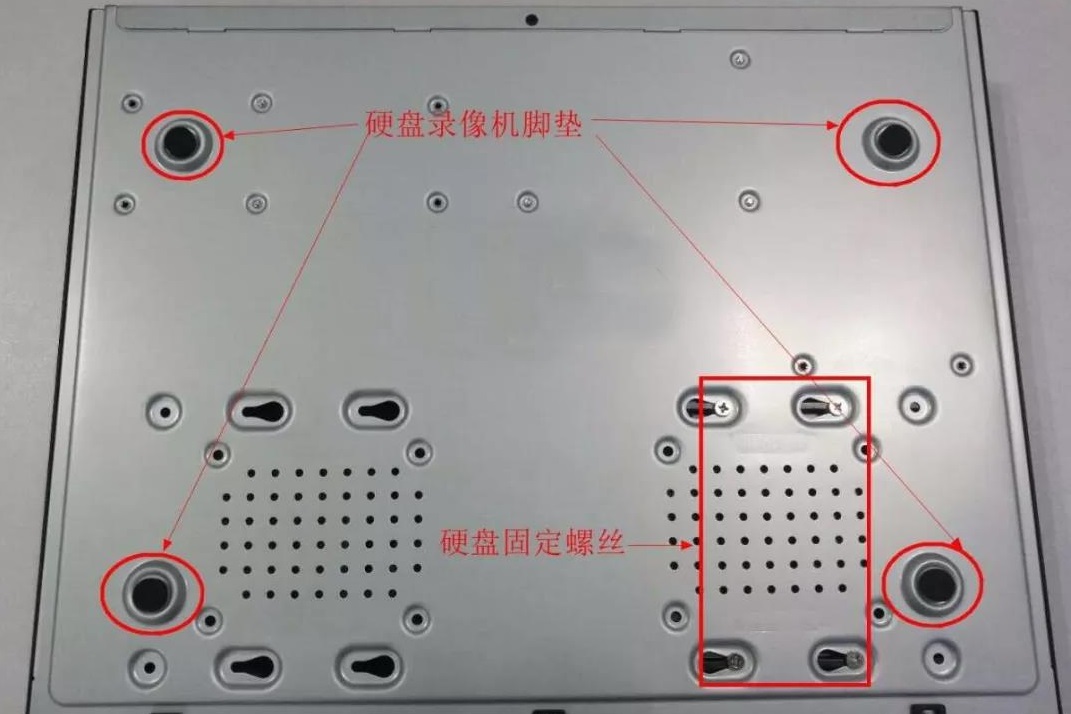

通常在录像机底面用螺丝来固定硬盘。另外注意一定要把录像机脚垫安装好,很多人不注意或者忘记安装,其实脚垫是有减震和降低噪音的作用,能够延长录像机使用寿命。

———————————————————————————————————

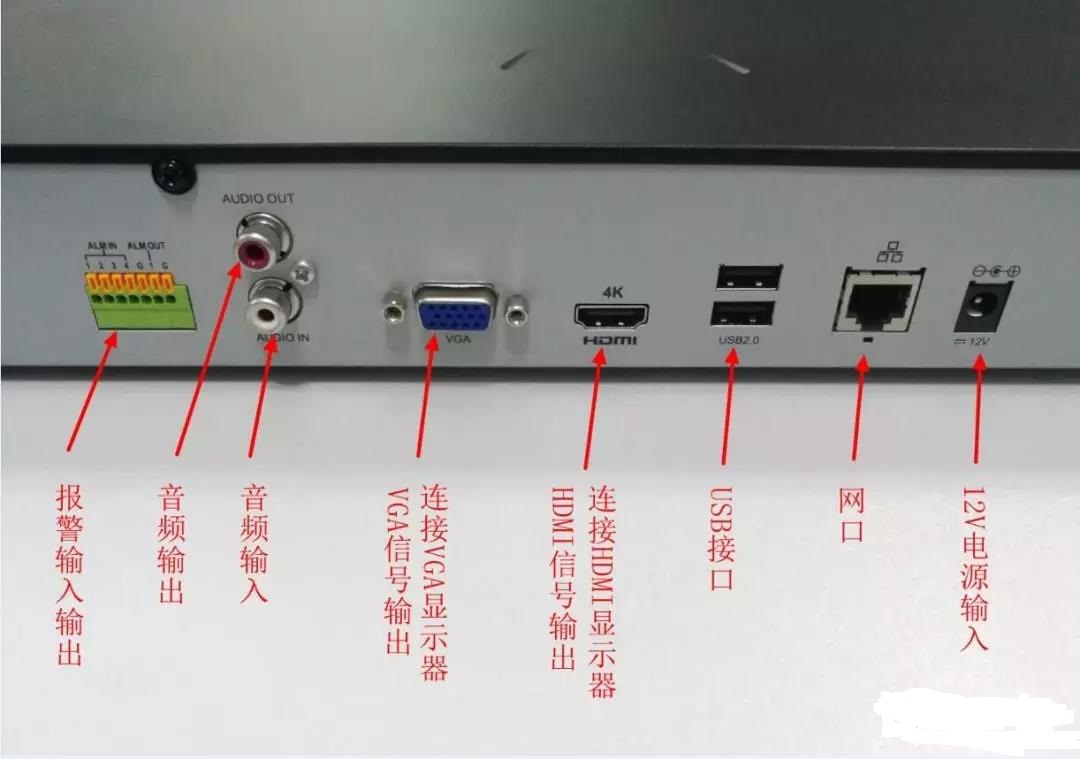

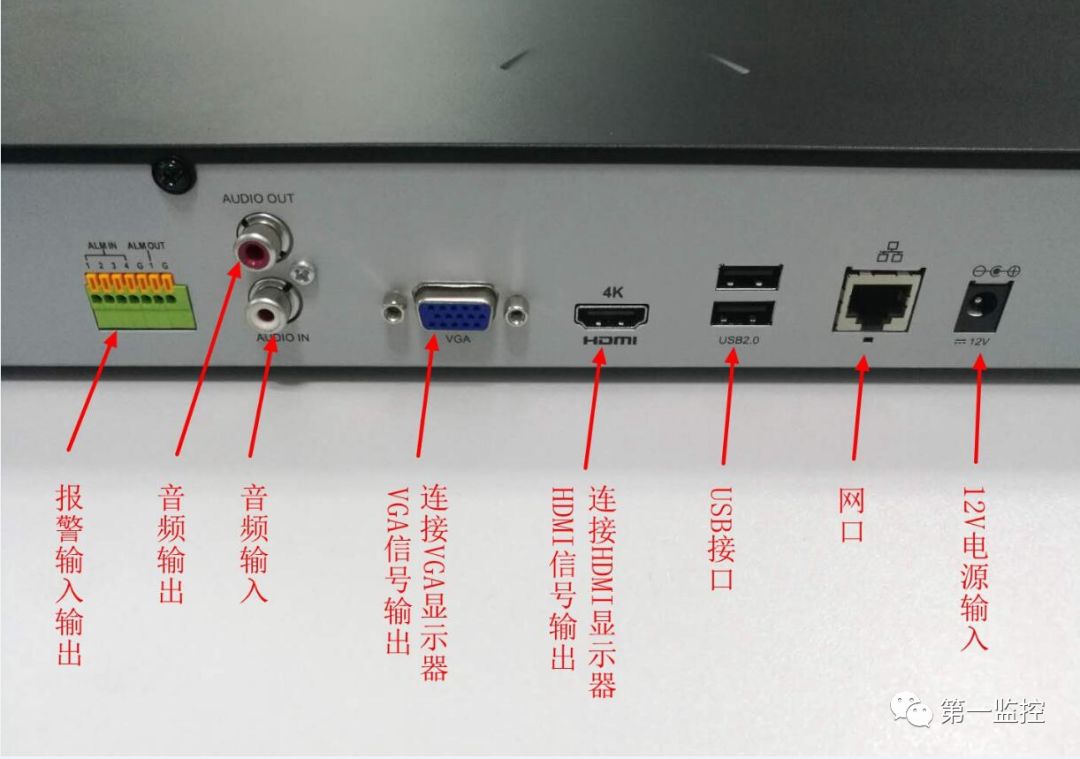

这些接口需要都认识,不管工程里是否用到,至少要知道每个接口叫什么,功能是什么。这样我们在下一次的实际监控工程中说不定就可以用得上了。如果觉得文章对你有帮助,请为小编点赞。
