我们先来看看以下理论知识,高手路过,新手学习!
一,门禁遥控器的原理就是: 遥控器加门禁无线遥控接收模块! (看下图)

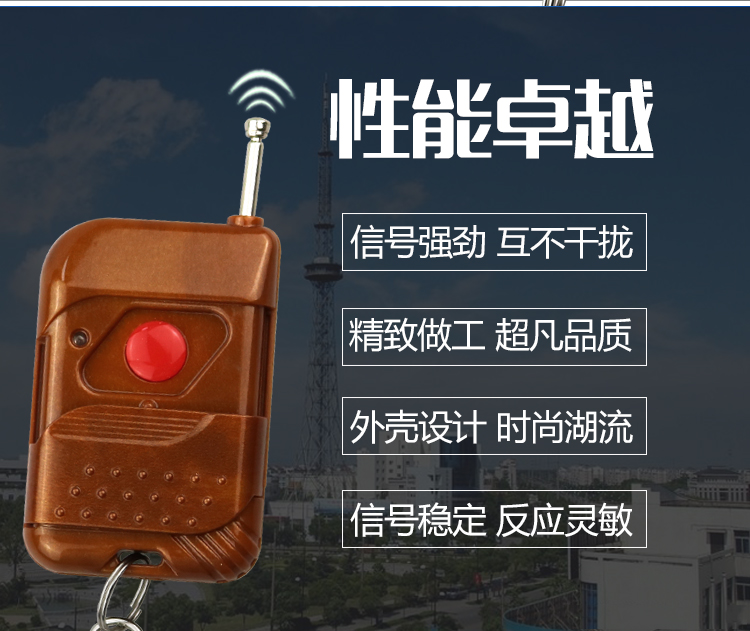

遥控器

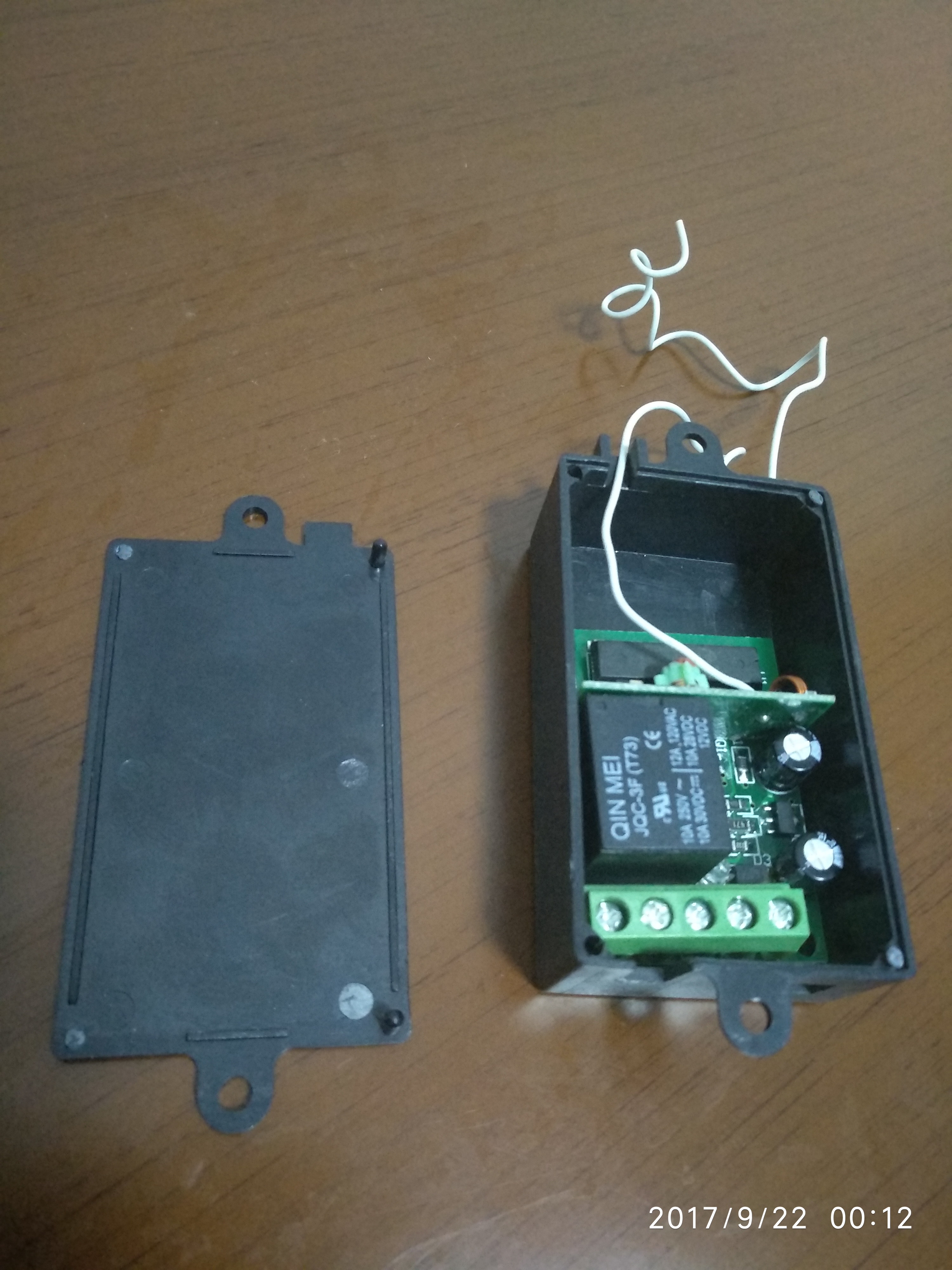

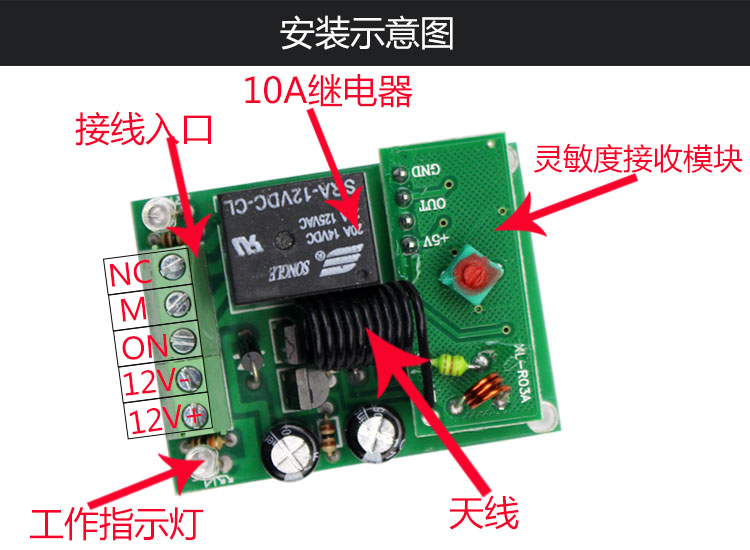

无线遥控接收模块(不带学习对码键)
以上就是常用的门禁遥控器和门禁无线遥控接收模块!
二,无线遥控接收模块分两种:
1,不带学习对码功能的,不带学习对码功能的,如果遥控器坏掉了,就没有办法换遥控器了,只有一套(遥控器加门禁无线遥控接收模块)全部换掉!
2.带学习对码功能的,带学习对码功能的,如果遥控器坏掉了,重新买个新的遥控器然后按下门禁无线遥控接收模块学习对码键就可以对码成功,就可以正常使用了!

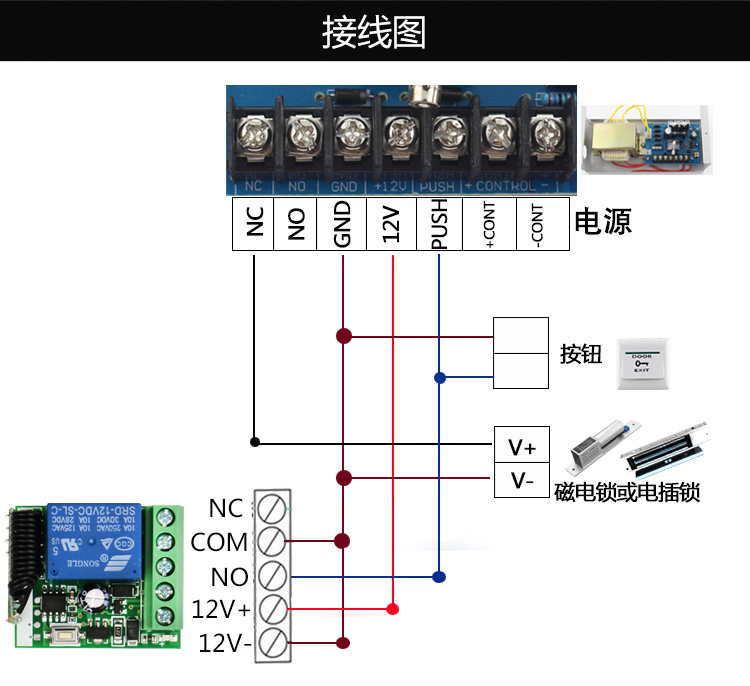

三,讲了以上这些可能大家还会有疑问,门禁无线遥控接收模块是接在什么上面的呀!请看下图接线方法:
NC是指断电开门端口,可接电插锁,磁力锁。(接法:NC接锁正极,负极接GND)常开
NO是指通电开门端口,可接电控锁,灵性锁。(接法:NO接锁正极,负极接GND)常闭
COM是指公共端口,可接入多种锁控电压,如5V、12V、24V等。(接法:电源正极)公共
12V+接入门禁电源+12V 不可反接
12V-接入门禁电源GND 不可反接
PUSH是指对地短路开锁端口,可接出门按钮。(接法:PUSH接正极,负极接GND)
另说明:部分控制器需要把电源的负极与GND连接哦。
经常以上的理论知识的学习之后,我们在来解决门禁无线遥控失灵及不能开门的问题就简单多了。
-
首先我们按下门禁的出门面板,门是可以正常开的,说明:门禁锁,门禁电源是没有问题的,
-
下面我们来更换下遥控器的电池,更换完电池之后发现门还是依然不能开。说明不是遥控器的问题。
-
那问题就应该出在无线遥控接收模块上了,换到无线遥控接收模块,发现无线遥控接收模块上面的工作指示灯不亮,检查下无线遥控接收模块上面的12V+,12V-和门禁之间的线是否连接好,
-
最后找到问题所有的地方了,无线遥控接收模块坏了。由于无线遥控接收模块坏了,只有更换无线遥控接收模块和遥控器一套。
-
更换完毕后,功能恢复正常!
