监控摄像头连接POE交换机，灯都亮为什么有两个摄像头没有图像？

一、问题描述

监控摄像头连接POE交换机，灯都亮为什么有两个摄像头没有图像？客户有8个摄像头，有两个摄像头，不出来图像了，让上门去检测一下是什么问题？

二、现场情况

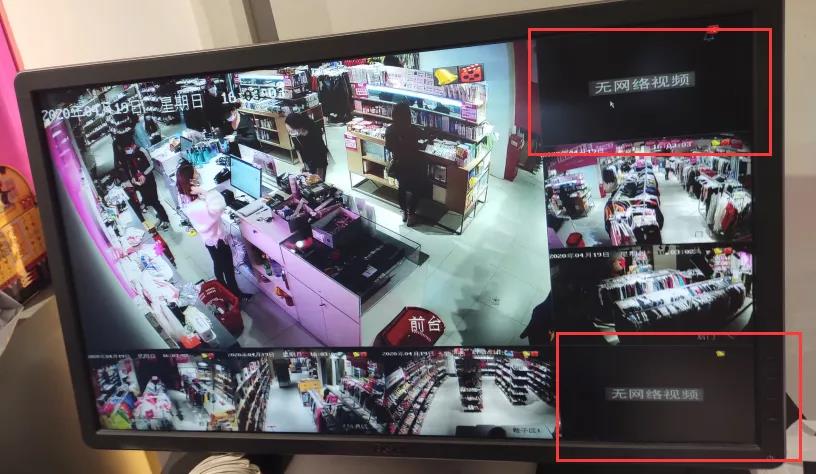

到达现场后，发现有两个图像画面没有出现。

三、分析原因

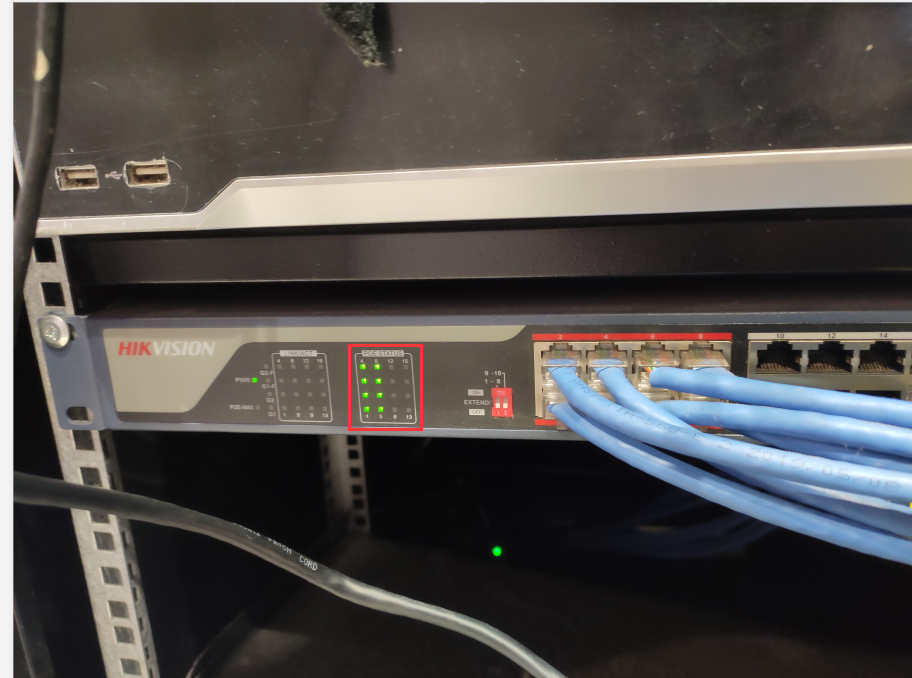

两个摄像头没有图像，多数是网络没有连通，查看POE交换机上的灯情况，发现POE交换机上的灯8个摄像头，摄像头灯都是亮着的。

那交换机的灯都是亮着的，那说明网线已经连接成功了，那为什么图像还不出来呢？你们觉得什么原因呢？

四、解决办法

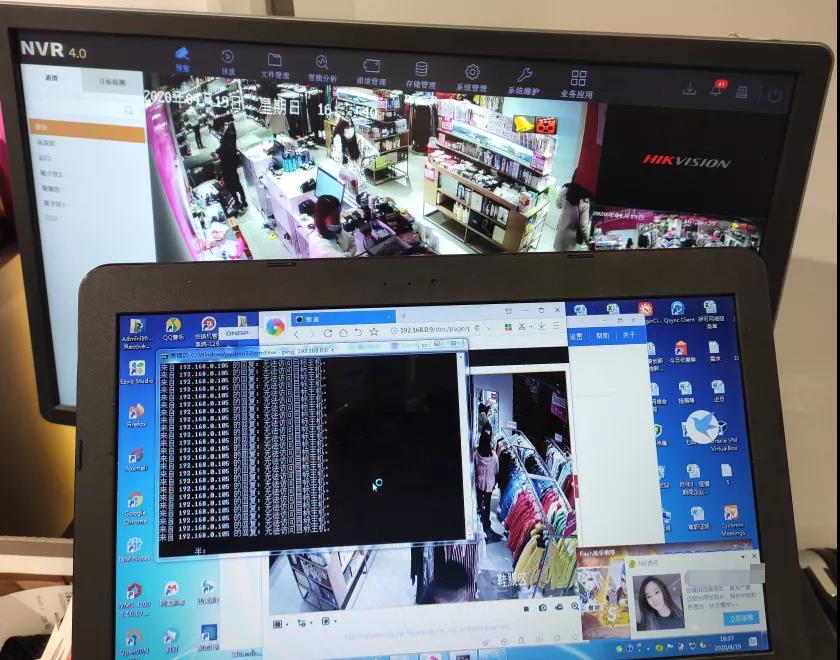

拿出笔记本，开始ping摄像头的IP地址，发现IP地址根本就不通。

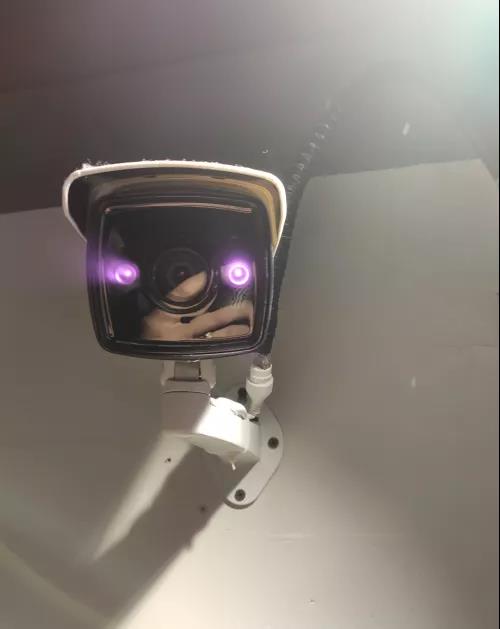

那说明，POE交换机灯是亮着的，并不代表，网络就是可以通信的。只是代表POE供电成功，也可以看到摄像头的插入网线后，灯是亮着的。

POE交换机两种供电方式：

标准的poe交换机有两个标准，802.11af和802.11at，这两个标准的poe交换机都支持两种供电方式：

①1236既走数据又供电；

②1236走数据，4578供电；

实际使用的是哪种供电方式取决于POE交换机，这两种供电方式对于我们支持POE的摄像机都兼容的。poe会根据情况自行判断使用那种供电方式。

由于百兆通信使用的1、2、3、6四根芯，千兆通信使用到了全部的8芯。因此：

1、对于百兆PoE交换机：供电标准下网线只要1、2、3、6线芯连通即可，既走数据又供电；当然如果你想1236走数据，4578供电，那么必须要8芯网线，并且保证8芯全部连通。

2、对于千兆PoE交换机：受限于数据传输的需要，无论那种方式供，都需要8芯网线全部连通。

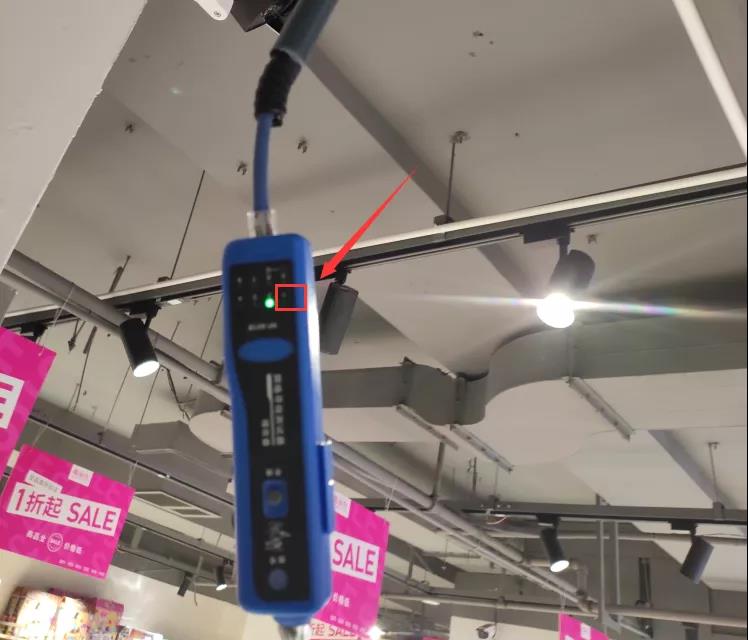

使用测线仪，测试网线，发现的确是这两个不通的摄像头，都是第1芯不通，导致图像没有显示。

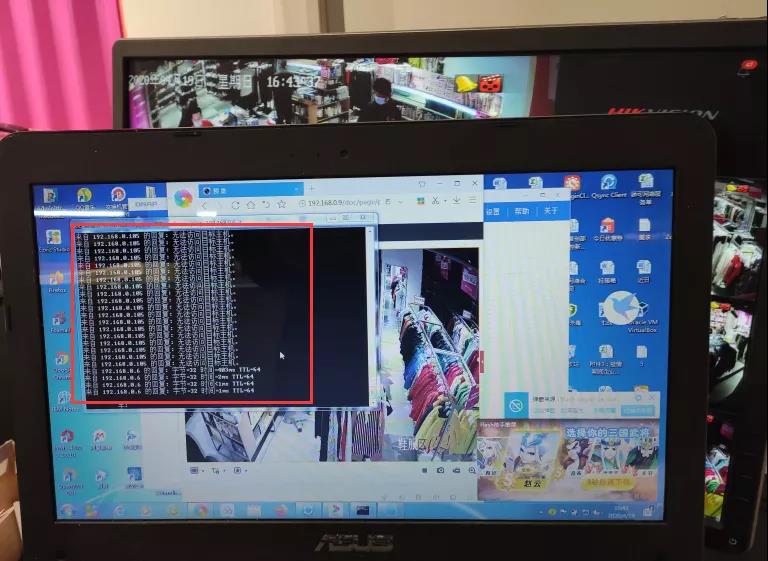

重新做好水晶头，发现摄像头的IP地址可以ping通。

五、最终结果

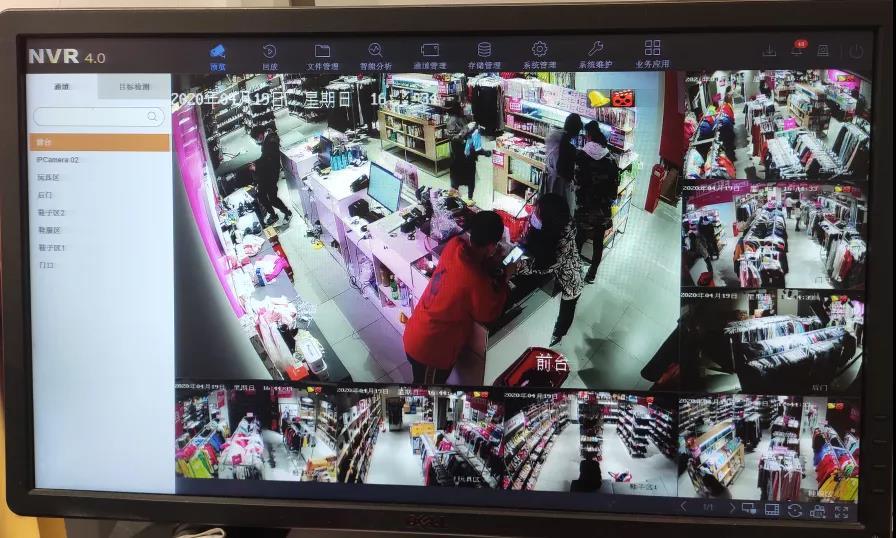

摄像头所有画面都正常显示。

注意：对于POE交换机使用，摄像头连接后，不是说POE交换机灯亮，摄像头就可以正常使用了，而是要看摄像头IP地址是否可以ping通。
