smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇

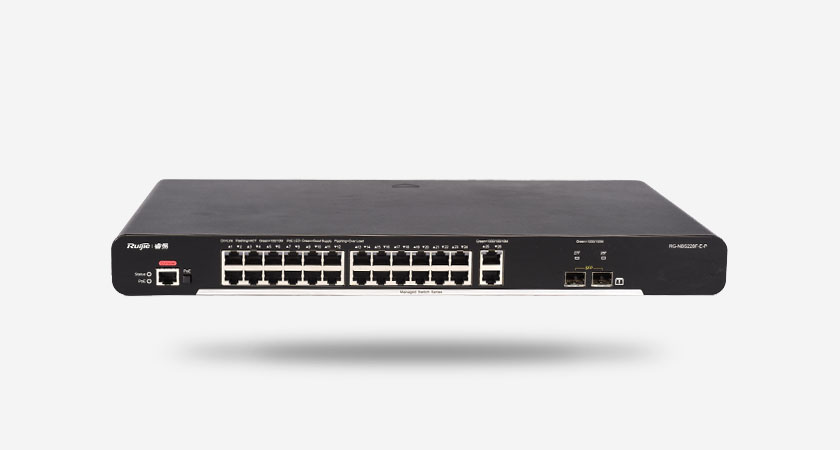

smart交换监控交换机(网管),标配大缓存,高清视频不卡顿。支持网管功能,可以根据实际需求调整配置,支持MACC管理。苛刻的器件选择标准,标配日系电容,专业防雷,稳若磐石。全系支持EEE标准,绿色节能。支持智能PoE、PoE ,适应多种终端接入,适用于酒店、安防监控、中小企业办公等场景。(本系列产品不支持易网络APP)


睿易全新企业级网管交换机,全系列具备web网络管理功能,提供更加直观和人性化的人机交互界面,企业级产品从未这样简单易用。

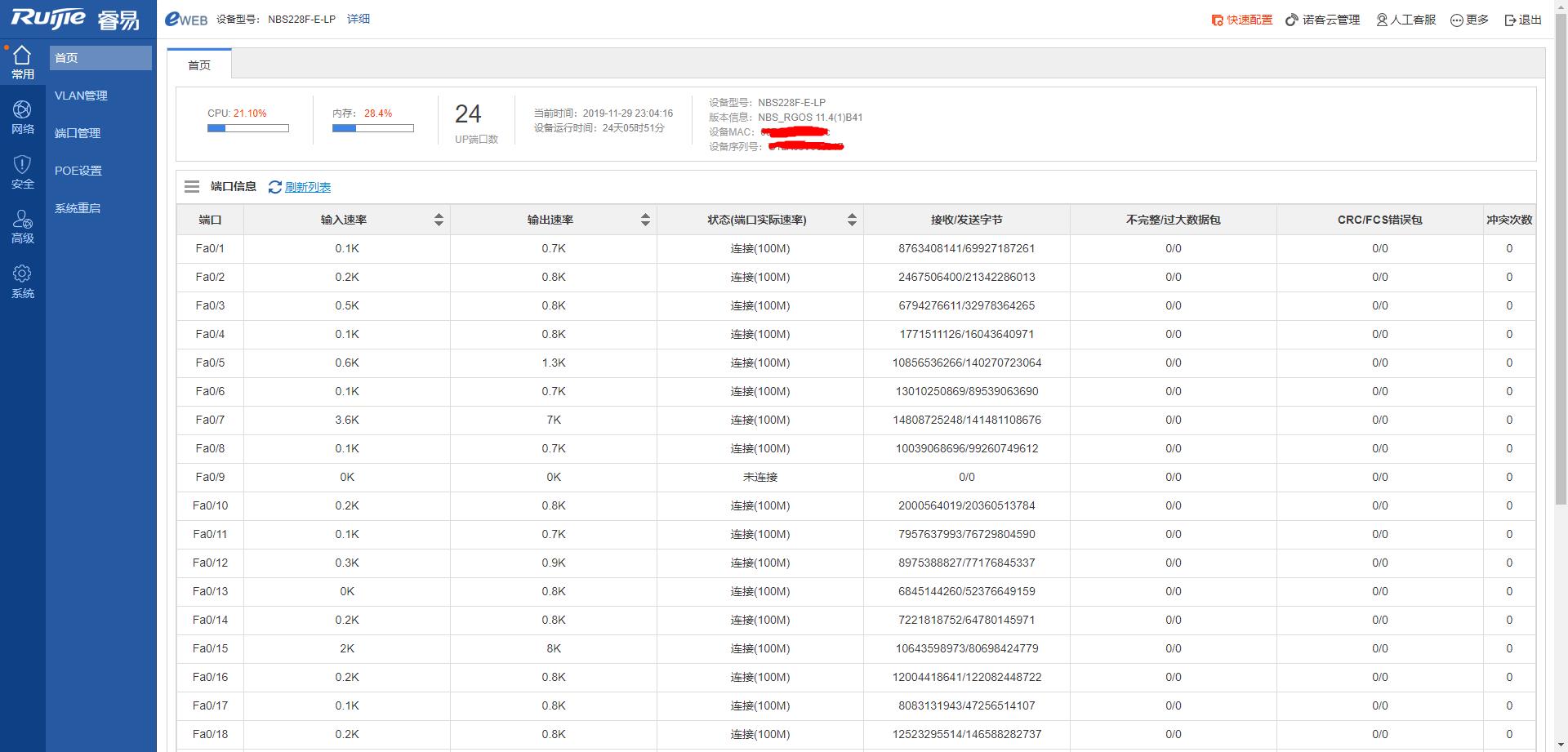

图片[2],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

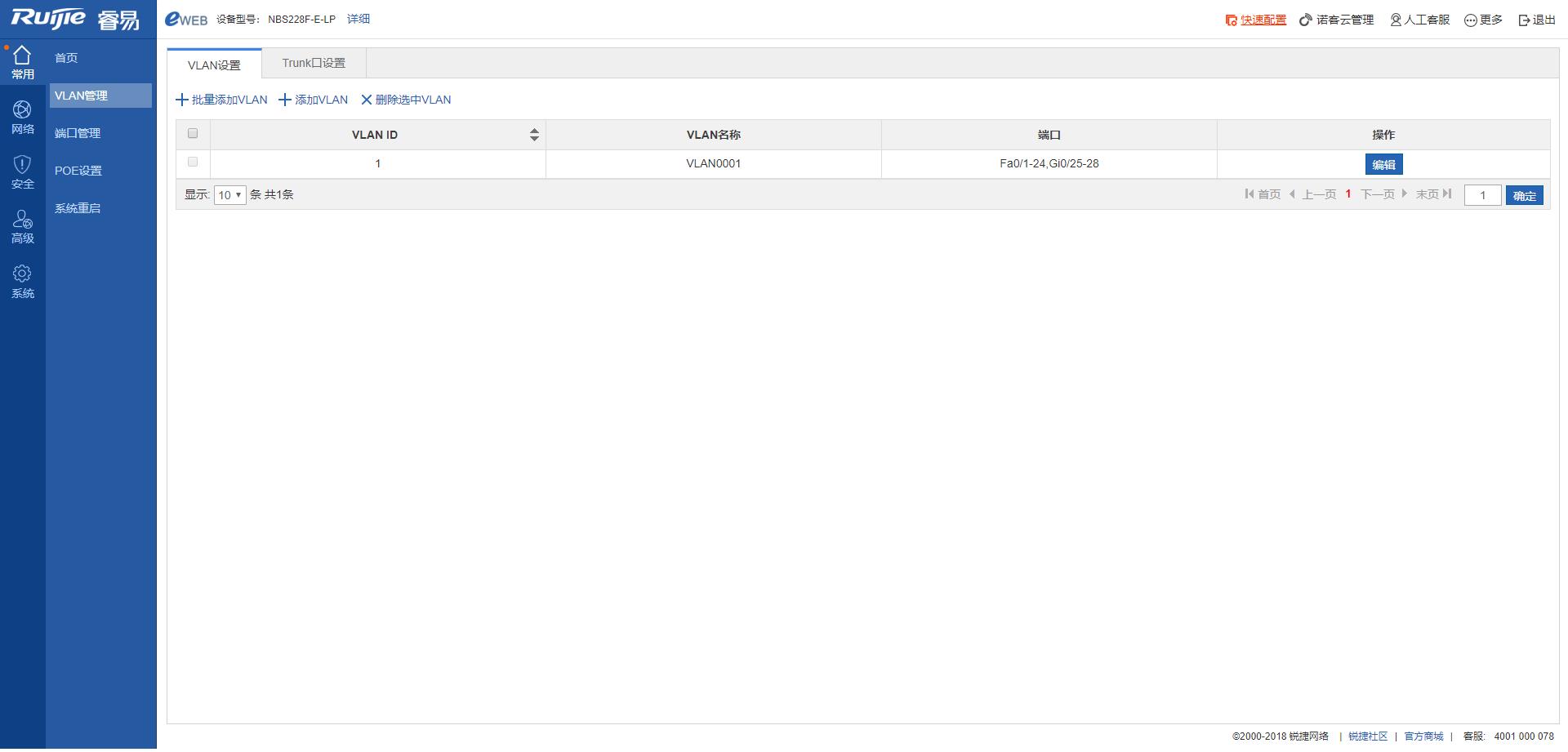

1.VLAN设置,Trunk口设置:

交换设备端口一般默认是access模式

accsee模式的端口只能通过一个vlan

trunk模式的端口可以通过多个vlan

图片[3],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

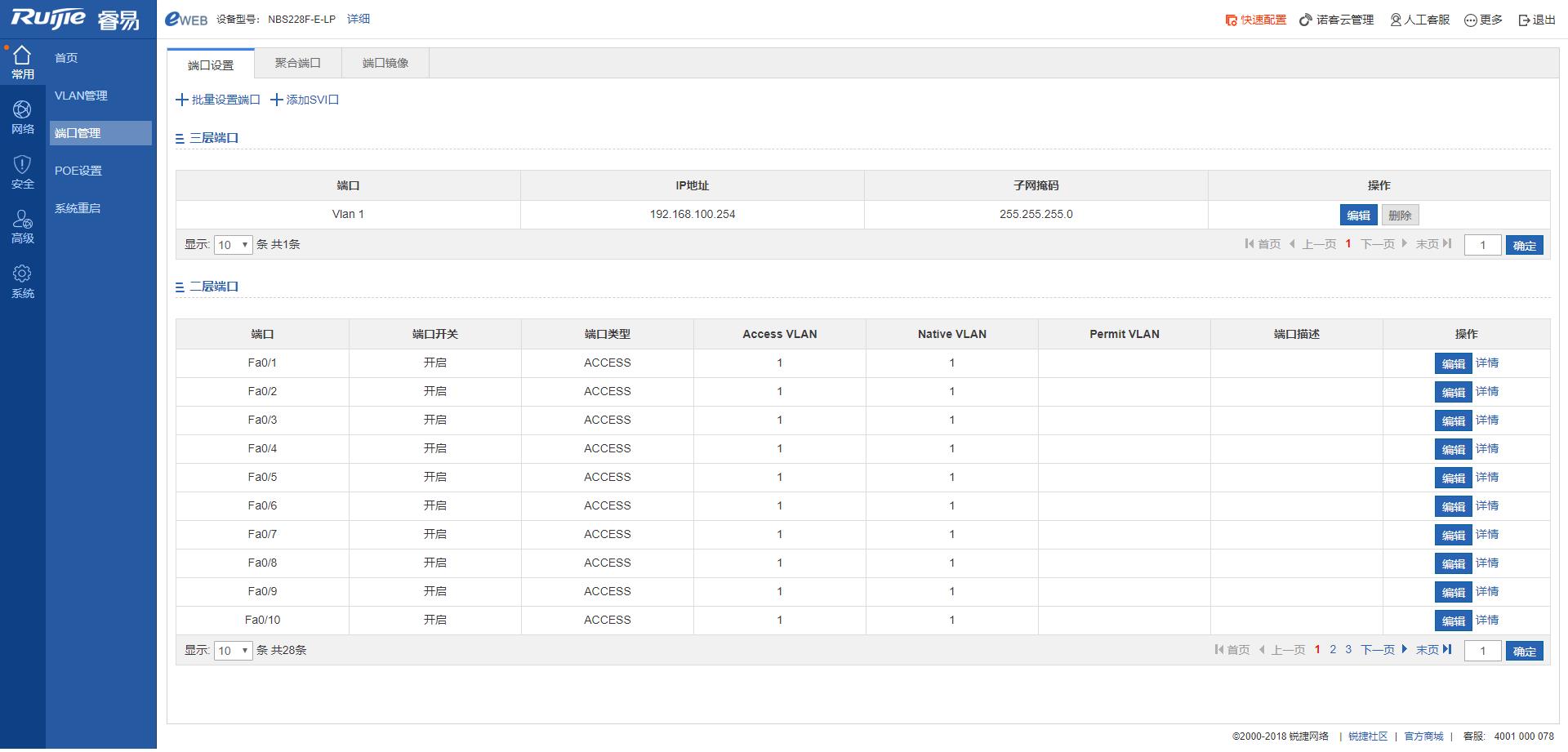

2.端口设置三层端口,SVI口,聚合端口

SVI:switch virtualinterface 交换机虚拟接口, 既交互三级的管理Vlan地址

svi是联系vlan的ip接口,一个svi只能和一个vlan相联系。

图片[4],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

端口汇聚是将多个端口聚合在一起形成1个汇聚组,以实现出负荷在各成员端口中的分担,同时也提供了更高的连接可靠性。

图片[5],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

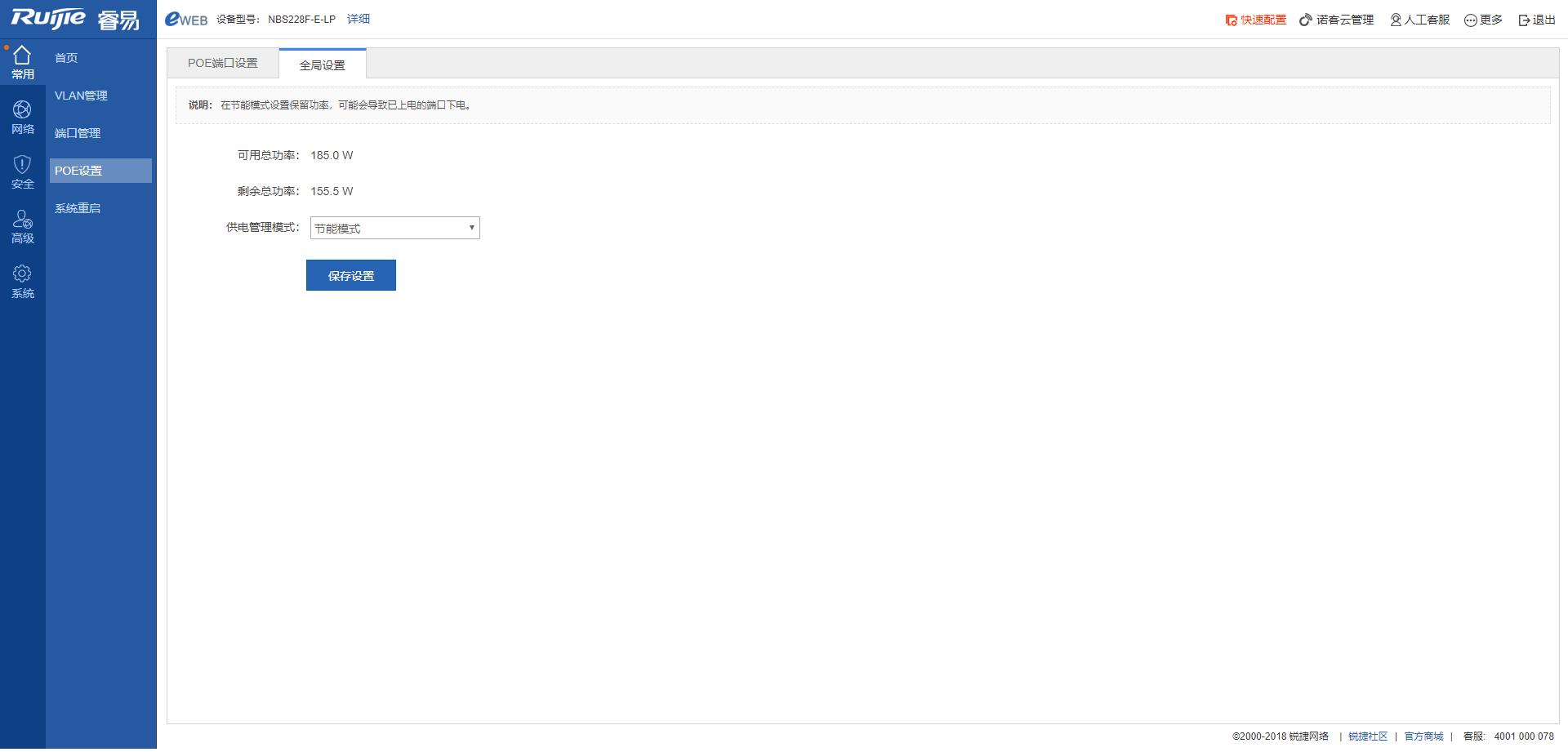

3.POE端口

图片[6],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

图片[7],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

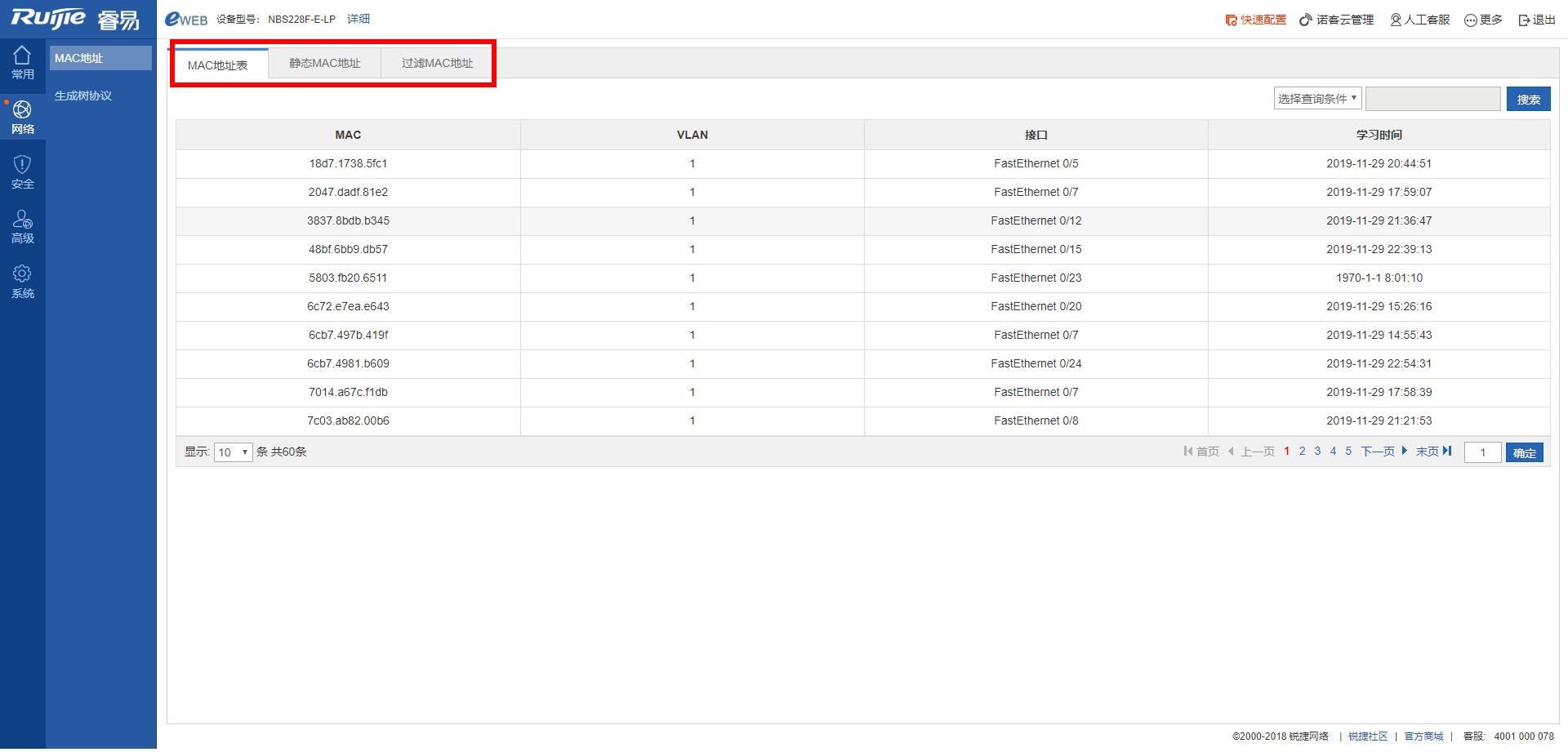

4.MAC地址表

图片[8],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

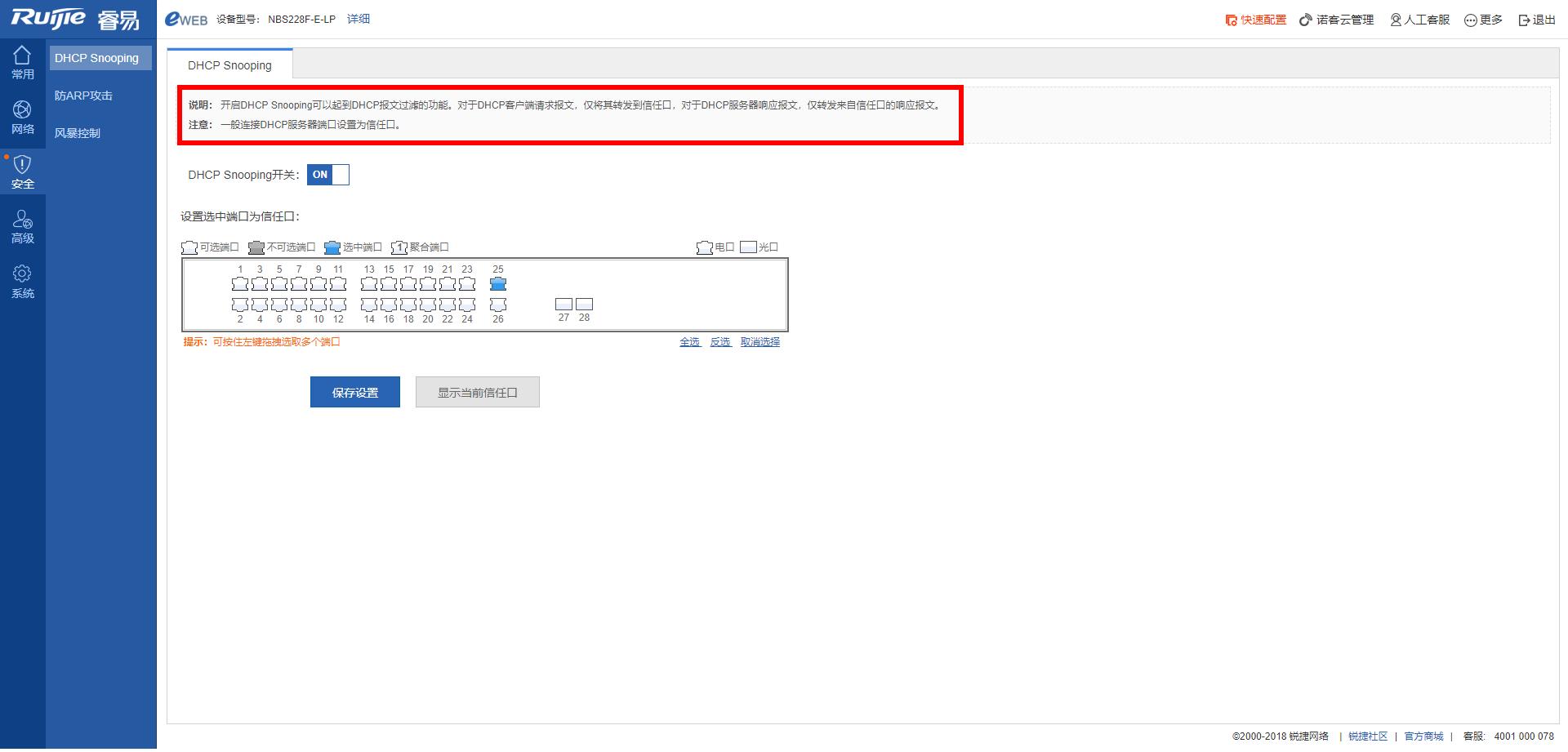

5.DHCP snooping

DHCP Snooping是 DHCP 的一种安全特性,主要应用在 交换机 上,作用是屏蔽接入网络中的非法的 DHCP 服务器。即开启 DHCP Snooping 功能后,网络中的客户端只有从管理员指定的 DHCP 服务器获取 IP 地址。

图片[9],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

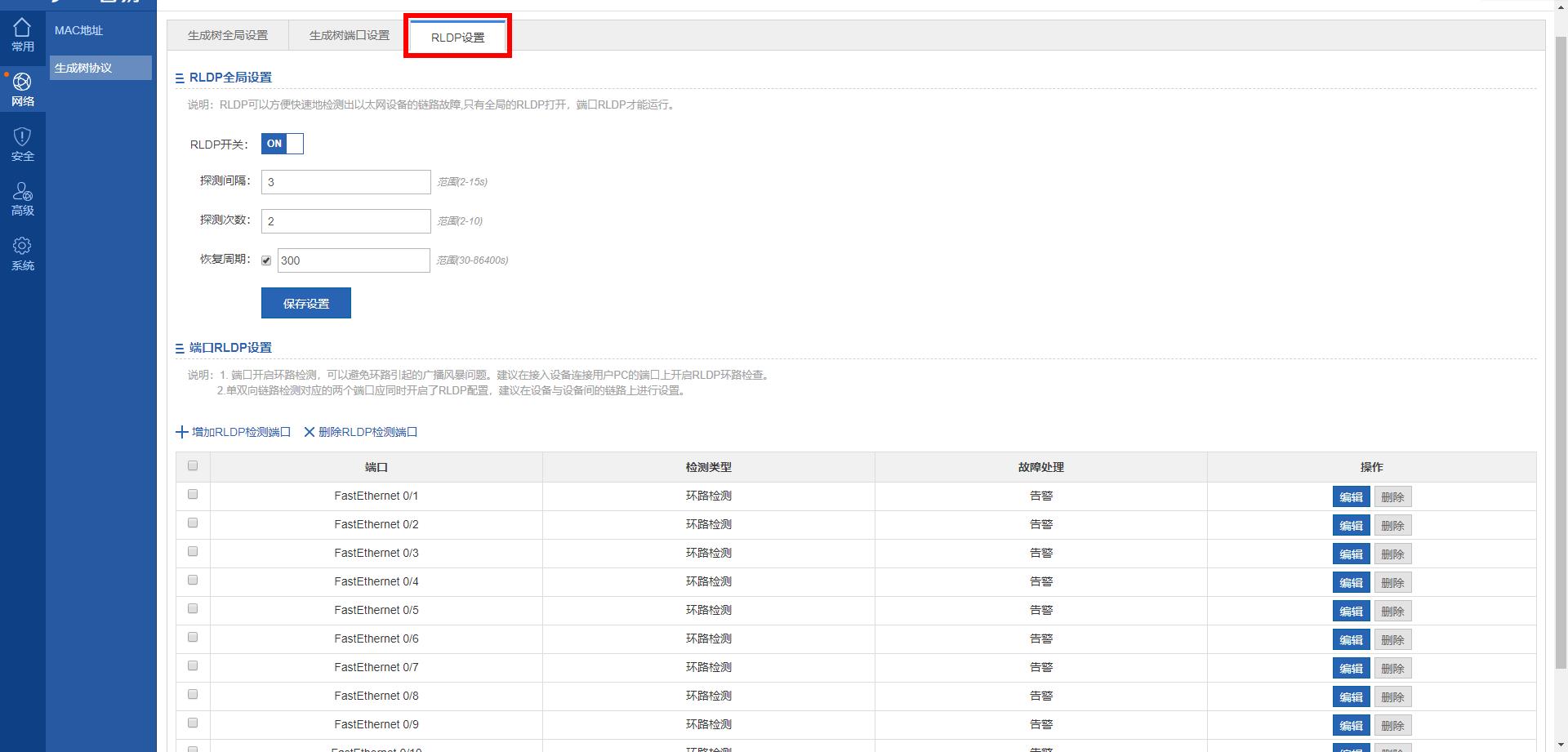

6.RLDP设置

利用RLDP协议用户将可以方便快速地检测出以太网设备的链路故障,包括环路链路故障
。单向链路故障、双向链路故障。故障处理方法有四种:warning(告警)、block(关闭端口学习状态)、shutdown-port(设置端口违例)、shutdown-svi(关闭端口所在的svi)。

图片[10],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

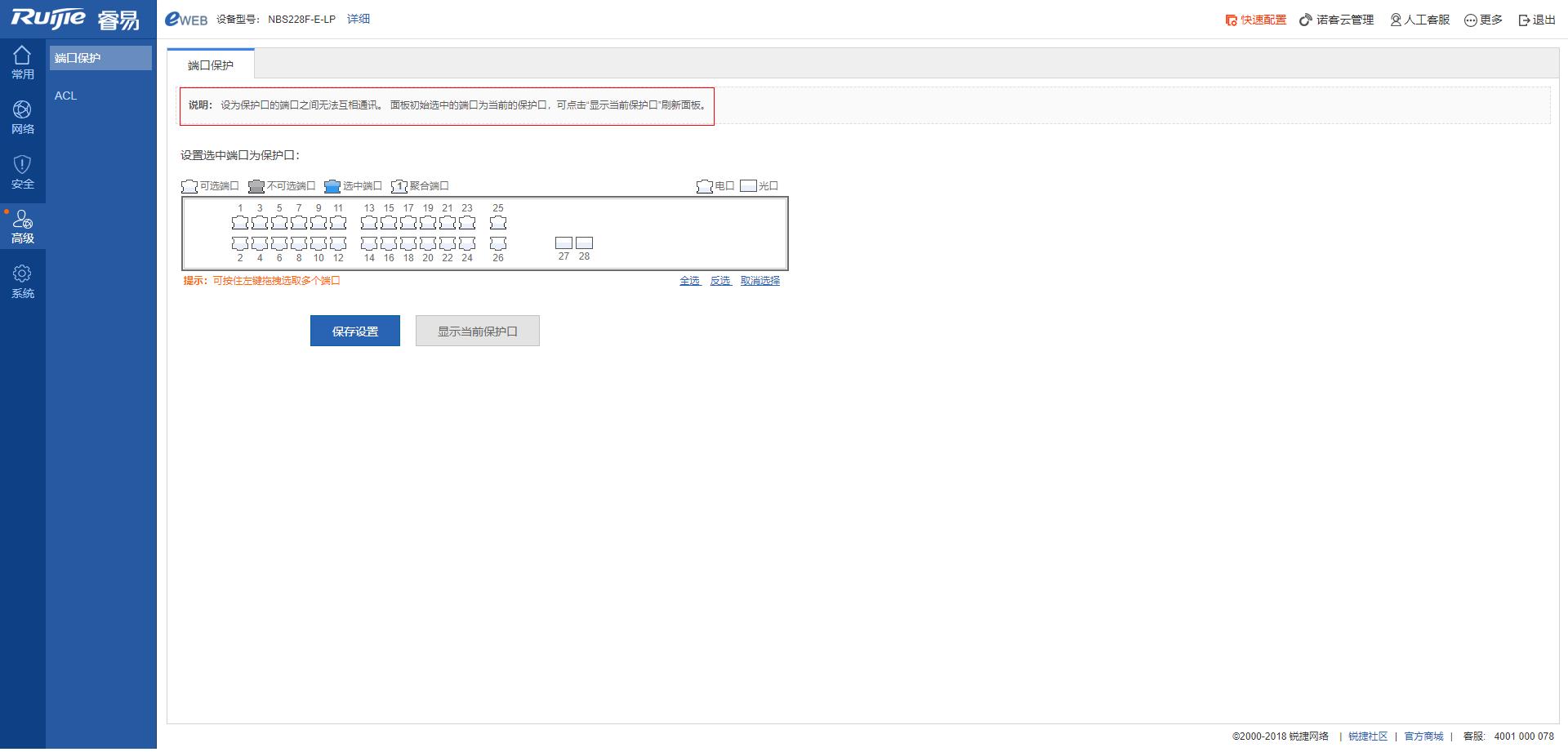

7.端口保护

图片[11],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

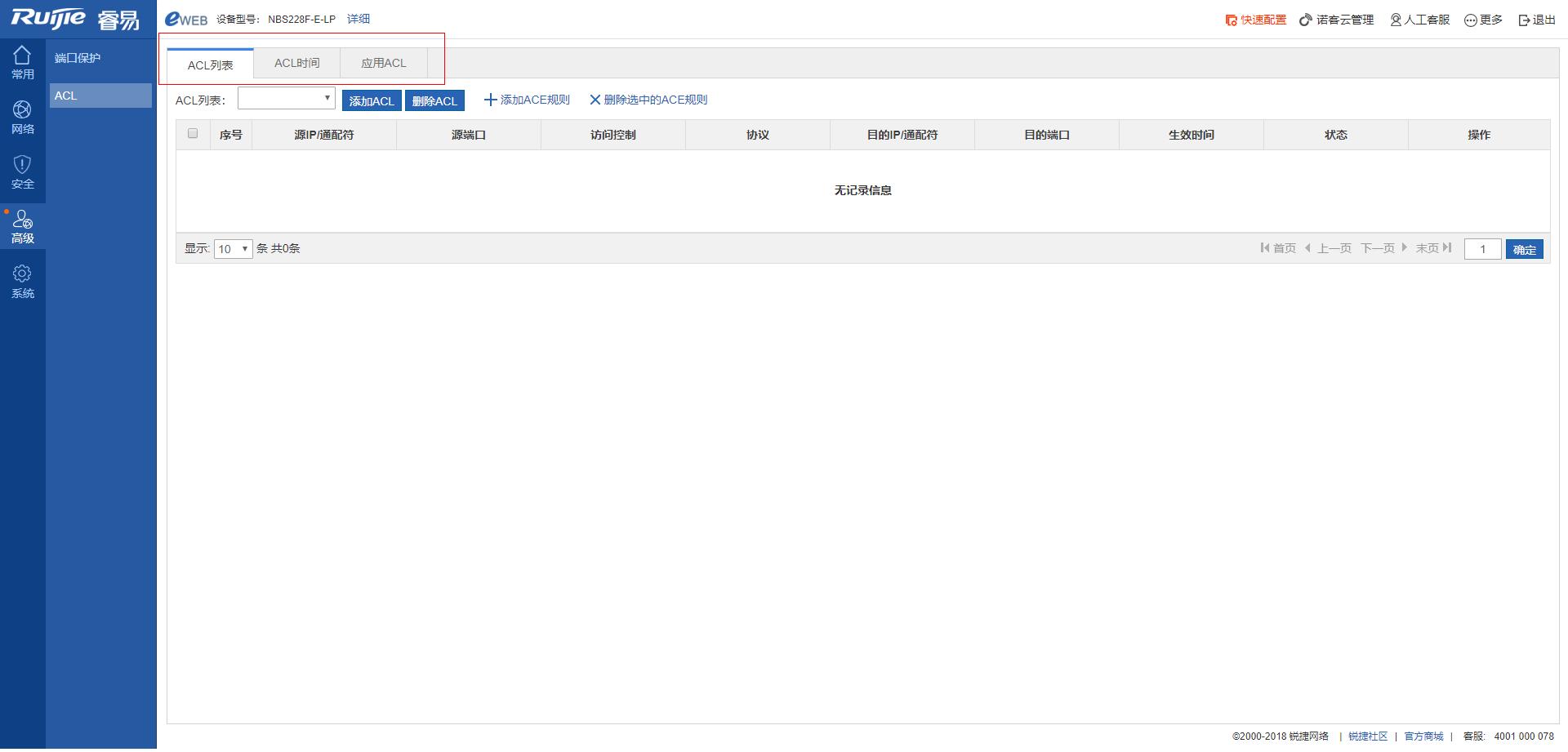

8.ACL控制

访问控制列表(ACL)是一种基于包过滤的访问控制技术,它可以根据设定的条件对接口上的数据包进行过滤,允许其通过或丢弃。访问控制列表被广泛地应用于路由器和三层交换机,借助于访问控制列表,可以有效地控制用户对网络的访问,从而最大程度地保障网络安全。

图片[12],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电

9.线缆检测

用于检测线缆的长度,这个功能非常好用。

图片[13],smart交换NBS228F-E-LP常用功能WEB界面展示-锐捷篇,老王弱电
