一、五方通话如何接线与安装

一、什么是五方通话

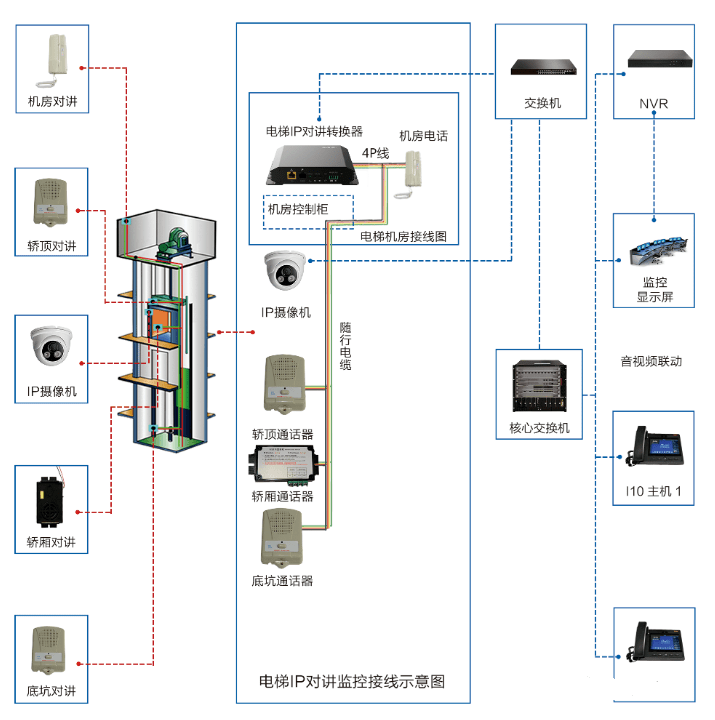

电梯五方通话是指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房分机、电梯顶部、电梯井道底部五方之间进行的通话,其中与电梯乘坐人员关系最为密切是轿厢与管理中心主机之间的通话。

图片[1],五方通话如何接线安装?电梯网桥如何安装组网?,老王弱电

二、五方通话接线与安装

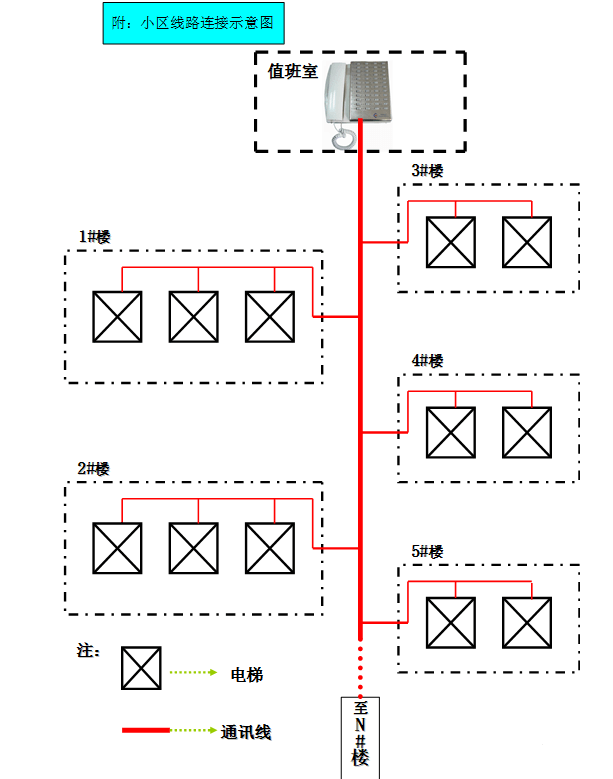

总线制五方通话系统图

图片[2],五方通话如何接线安装?电梯网桥如何安装组网?,老王弱电

每几台电梯只需布一根二芯RVV1.5总线到值班室。

1、机房对讲主机及监控中心对讲主机一般由电梯厂家提供。

2、电梯机房至监控中心之间的布线(包括线材、线管及敷设工程)。

3、敷线线缆为:PVC护套屏蔽软电缆1.0mm4的2芯电缆,型号为RVVP2×1.0。

4、监控中心预留的通讯线需在到达对讲主机后,再多预留2米以上线缆;电梯机房预留的通讯线需在到达电梯控制柜后,再多预留2米以上线缆。

5、电梯机房到监控中心的最远布线距离不能超过2km。

6、对于无机房电梯,电梯的控制柜一般放置在地面1楼井道内。

7、通讯线路单根内阻平均每百米不高于4Ω。

8、布线需达到以下检测要求:

绝缘表:500V档分别测量接地线对黑线、白线及黑白两线间阻值,应在0.02MΩ以上。

万用表:

①交流电压档测量黑、白线与接地线间的感应电压在48V以内(电梯系统带电时测量)。

②直流电压档测量黑、白线与接地线间及黑白两线间电压应为零。

③短接各机房对讲主机通讯主线,在监控中心测量黑线、白线间阻值,应在120Ω之内。

二、无线网桥如何安装组网?

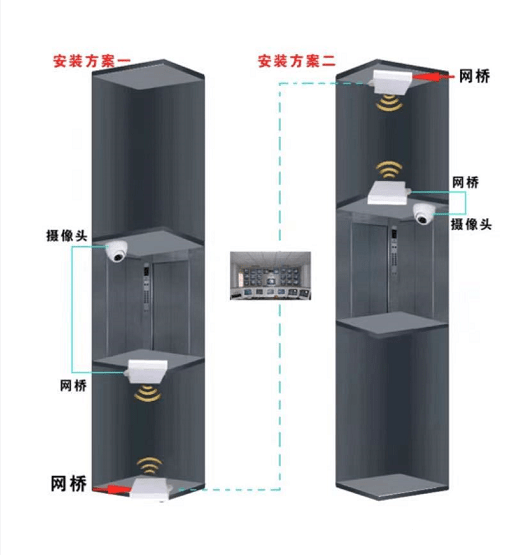

电梯井监控视频无线传输有两种安装方式。顶置式和底置式,如下图:

图片[3],五方通话如何接线安装?电梯网桥如何安装组网?,老王弱电

安装方案一、安装方案二

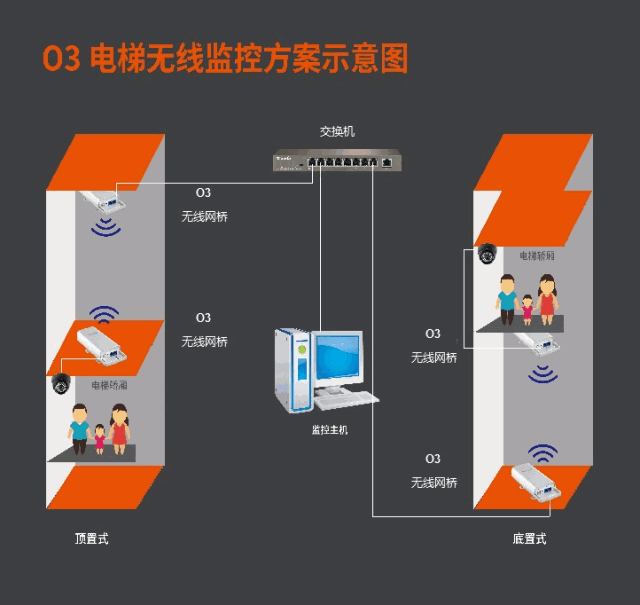

下面是动态图

图片[4],五方通话如何接线安装?电梯网桥如何安装组网?,老王弱电

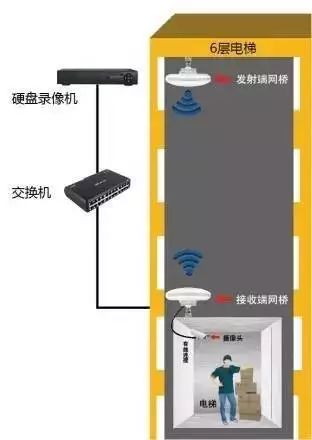

顶置式部署适合于监控中心在楼宇顶部,一般情况下都是采用底置式部署方式。

图片[5],五方通话如何接线安装?电梯网桥如何安装组网?,老王弱电

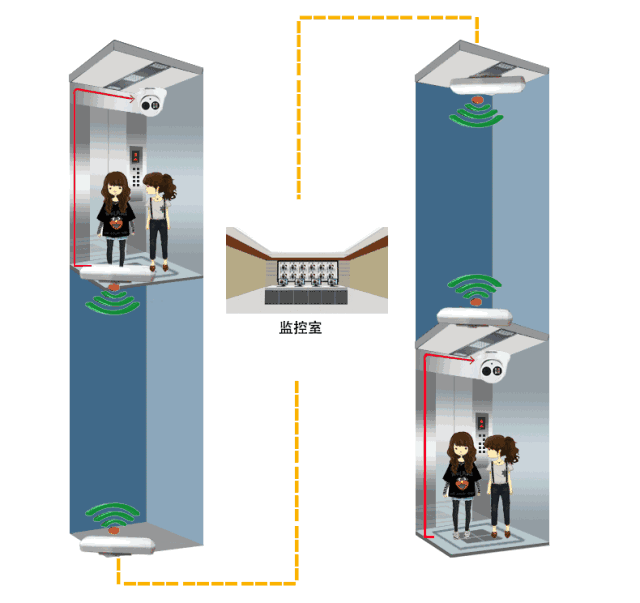

值得注意的是,网桥都是有发射端与接收端。

二、电梯无线网桥组网

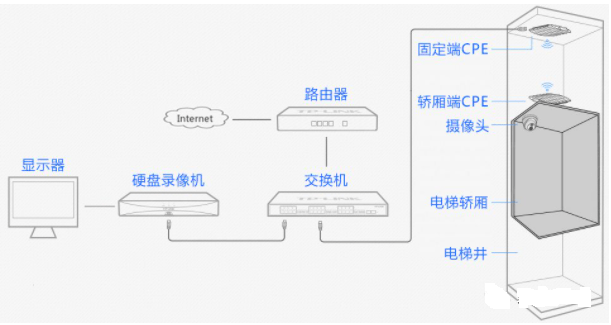

轿厢端的网桥需设置为客户端模式,这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

图片[6],五方通话如何接线安装?电梯网桥如何安装组网?,老王弱电
图片[7],五方通话如何接线安装?电梯网桥如何安装组网?,老王弱电

电梯井端部的网桥设置为AP模式,这种模式下网桥与NVR直接通过网线连接,将接收到的无线信号直接转变为有线信号传输到NVR。
