别墅4层5卧室2厅全屋Wifi覆盖方案案例南昌全屋WIFI覆盖

家庭无线网络应用需求

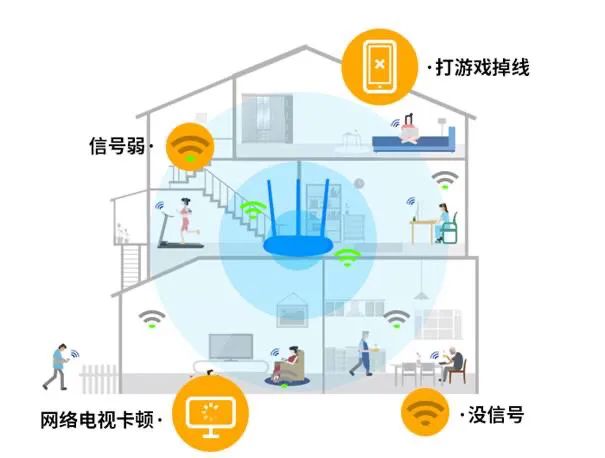

家庭无线网络,已经不再是仅仅一两台手机和笔记本的连接,各种智能家居设备越来越丰富,比如音箱、空调、冰箱、扫地机器人等。普通家庭应用需要连无线网络的设备可能达到十几二十个;网络应用方面,有智能家居设备这种需要24小时持续连接,也有摄像头、网络电视、手机视频等持续大流量的应用。

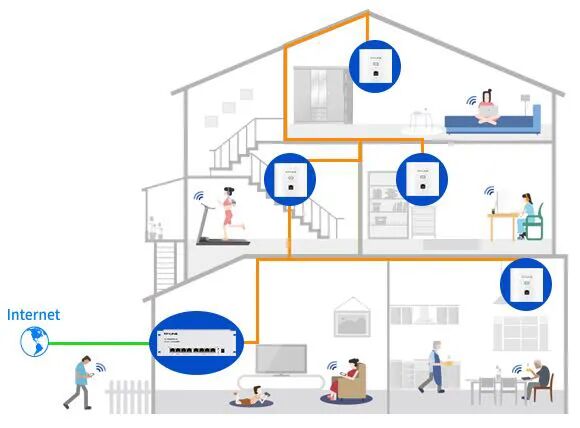

面板AP家庭无线组网解决方案介绍




锐捷易网络面板AP无线组网方案是由一台一体化路由器和多个面板AP组合而成,一体化路由器与面板AP之间通过家里预埋的网线传输信号,面板AP可直接替换家里原有网络面板,不占地、无需重新布线,不破坏原有装修,三分钟即可安装一台。



方案特色


1,多WAN线路可以满足多条宽带接入提升网速的需求。

2,多网融合与隔离支持IPTV网与WiFi网隔离,保障看电视和上网良好的体验。

3,小程序自服务业主可以通过微信小程序,完成终端管理、WiFi管理和重启网络等操作。

4,符合场景的WiFi模式从客厅到卧室,从1楼到3楼,您在哪里信号都满格。

5,访问控制支持家长控制,控制儿童终端上网时间段,防止孩子沉迷游戏。

6,极简方案采用高度融合的方案,缩减设备占用空间,简化网络。

7,便捷的设备调试方式业界首创的无线自组网方案,3分钟完成网络调试。

8,交换转发能力网络大缓存,不卡顿。



现场环境勘察确定方案



光猫位于地下室,从光猫弱电箱拉了两根网线至一楼弱电箱。来之前宽带小哥已经把光猫网络调试好了。

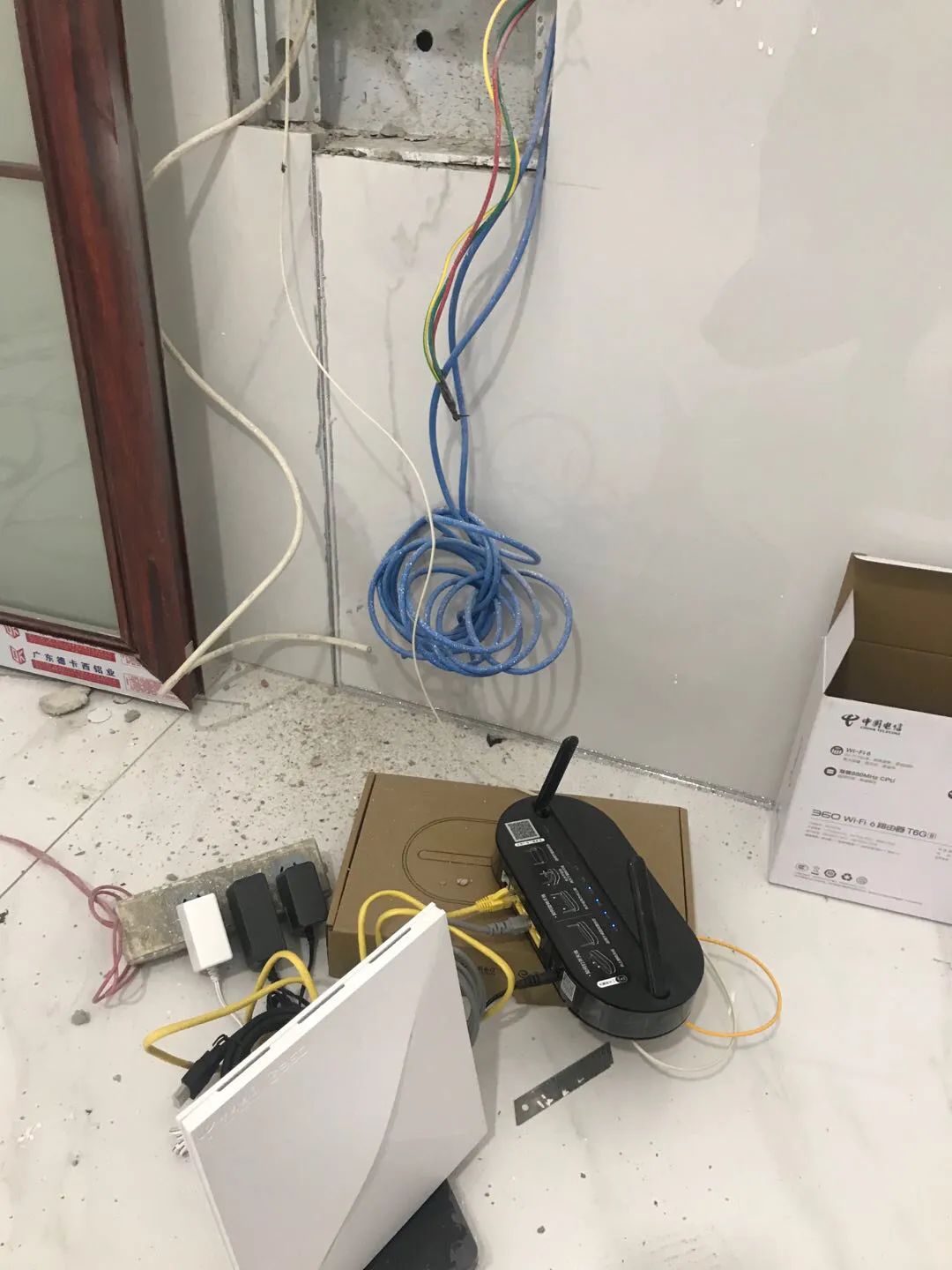

3.jpg地下室光猫弱电箱

一楼二楼三楼所有网线全部汇聚到了一楼弱电箱箱。

4.jpg一楼弱电箱

这个是后期增加的一个Ap点位,由于前期地下室没有规划,就从地下室弱电箱打了一个洞引出一根网线到这个点。还好前期地下室弱电箱到一楼弱电箱之前放了两根网线。

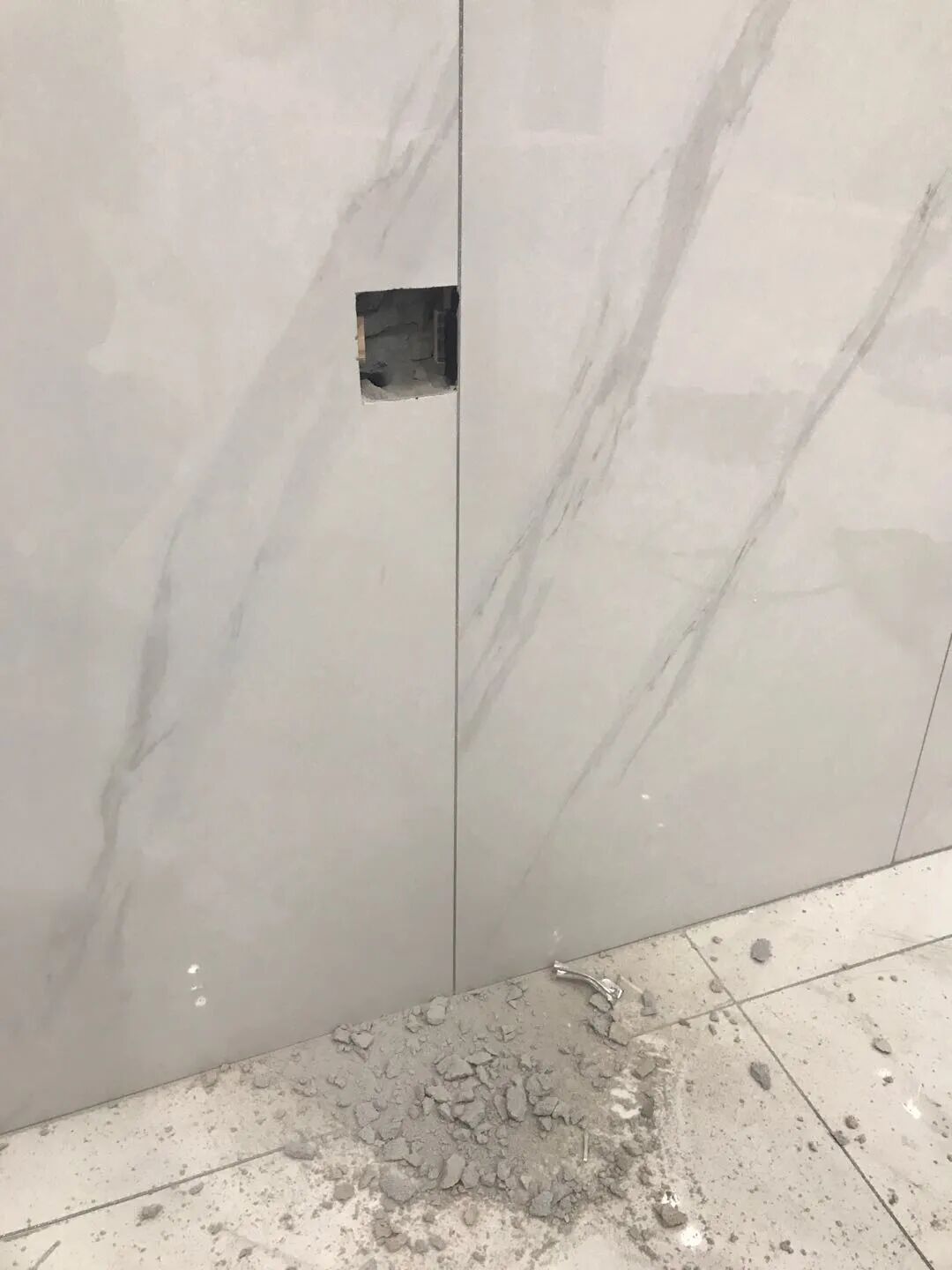

5.jpg地下室新增ap点位



设备清单-锐捷易网络系列

RG-EG210G-P 10口全千兆POE路由器

RG-EAP201 全千兆双频面板

RG-ES05G 五口千兆交换机

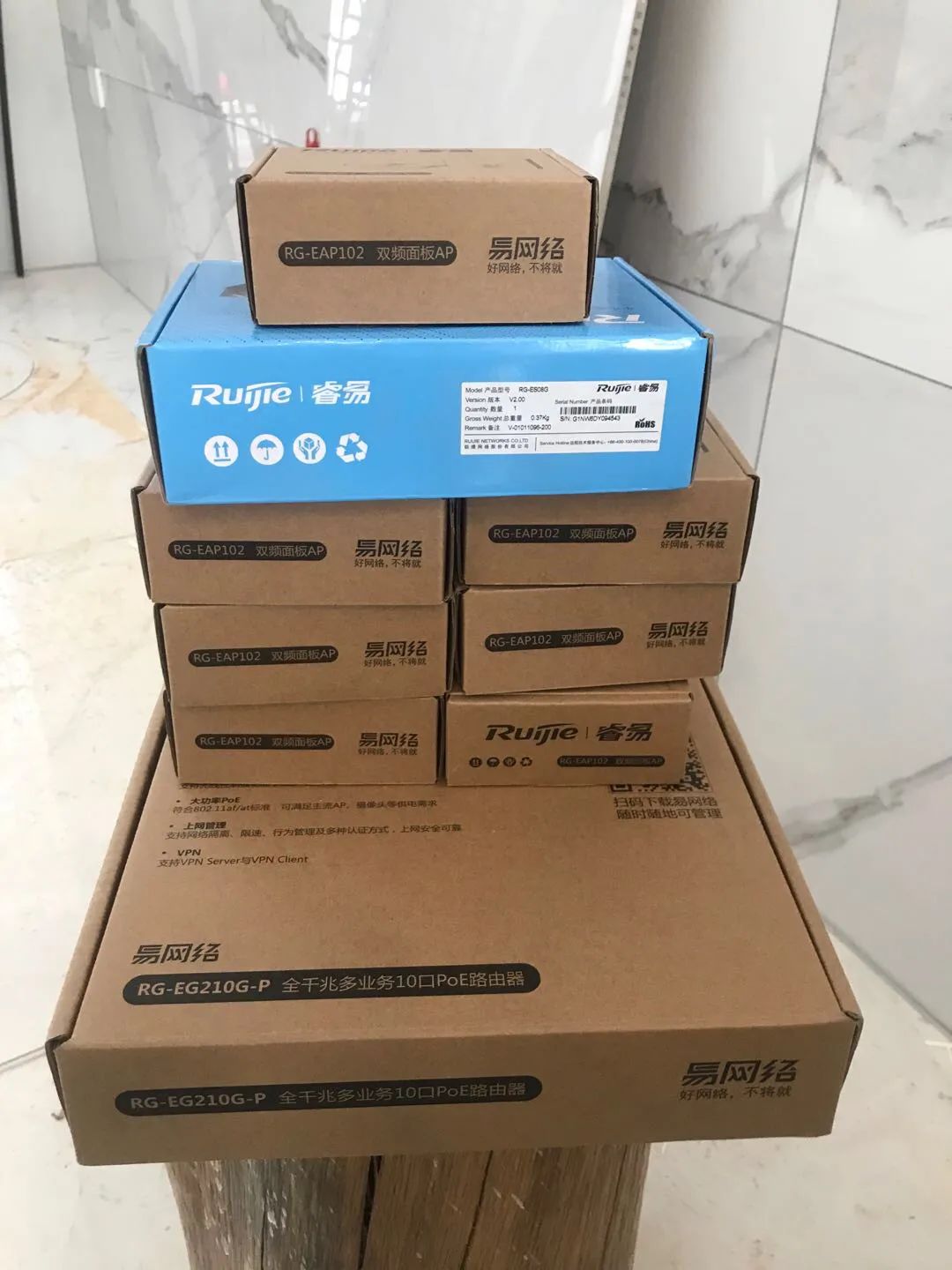

6.jpg全屋WiFi套装



施工安装过程



整理弱电箱线路,制作水晶头

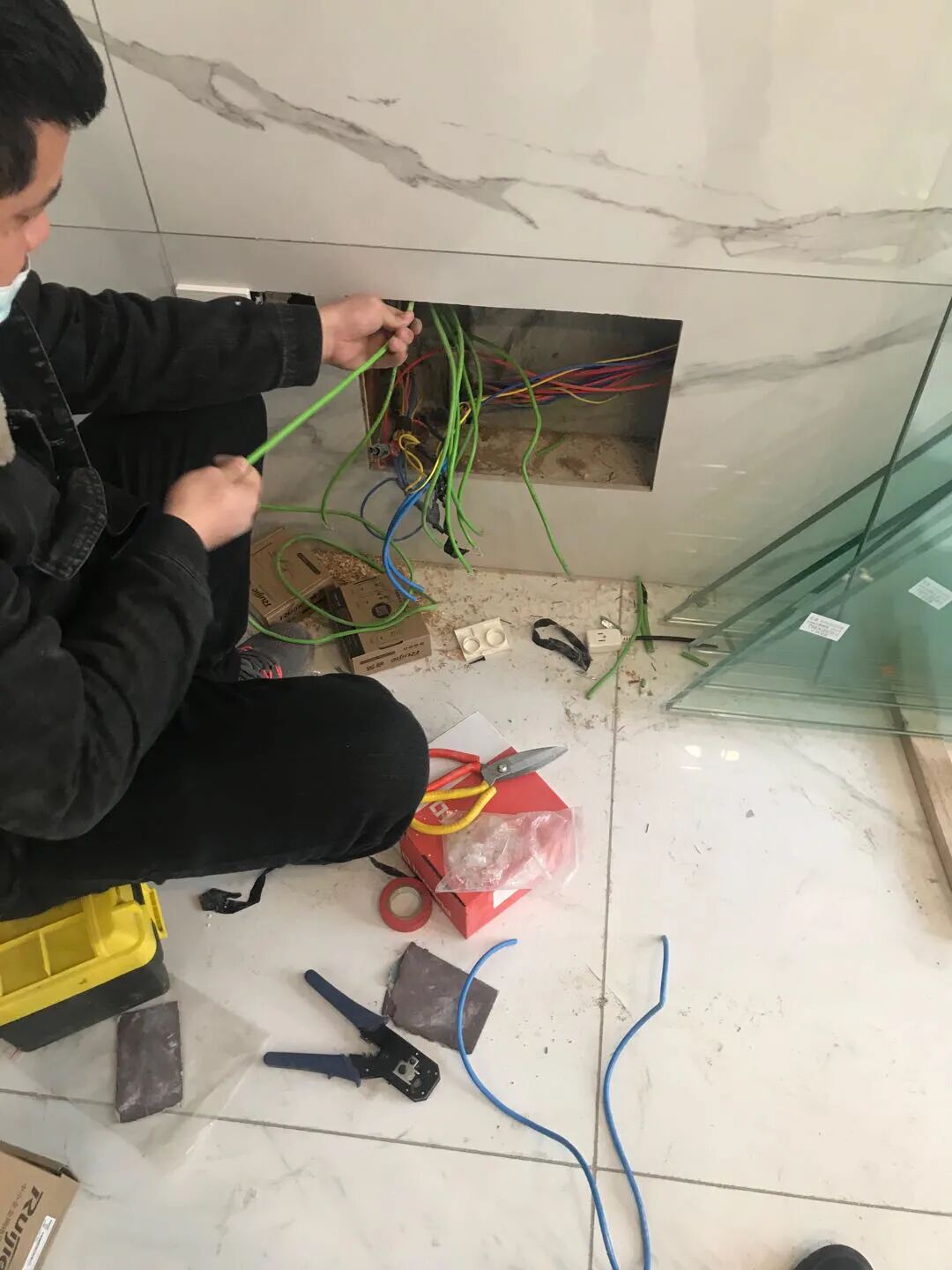

4.jpg整理线路做水晶头

拆除原有网络插座,安装ap面板

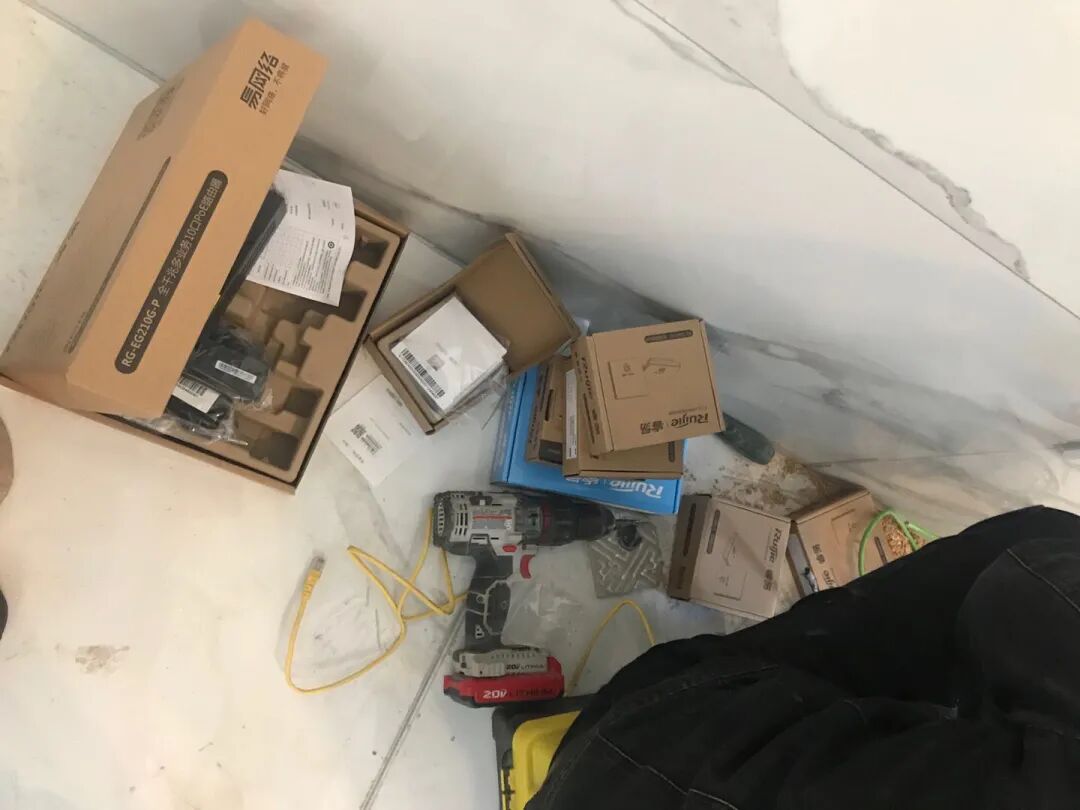

8.jpg拆除原有网络插座,安装ap面板

安装后的效果

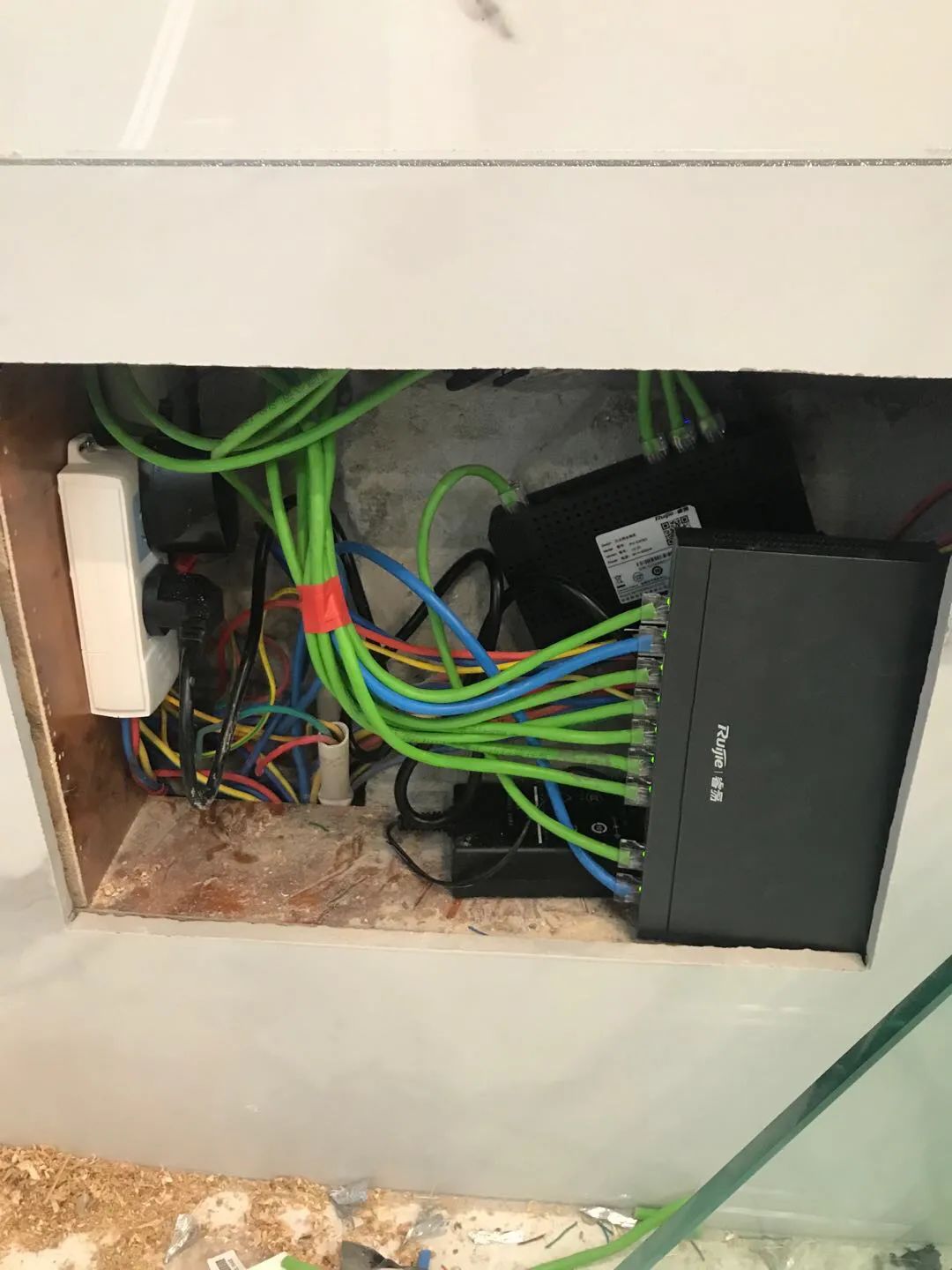

9.jpg弱电箱线路和设备

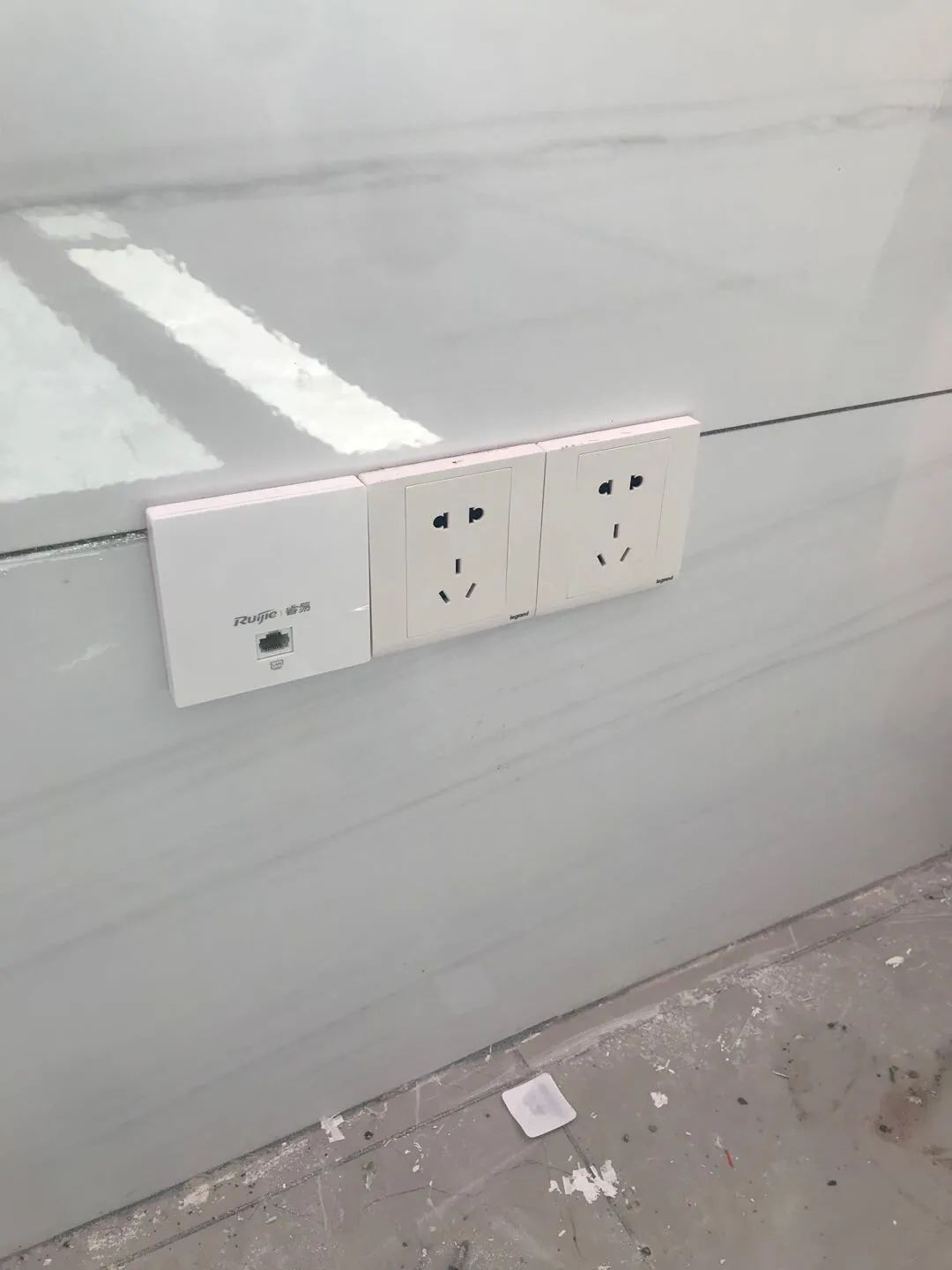

10.jpg墙面瓷砖安装效果

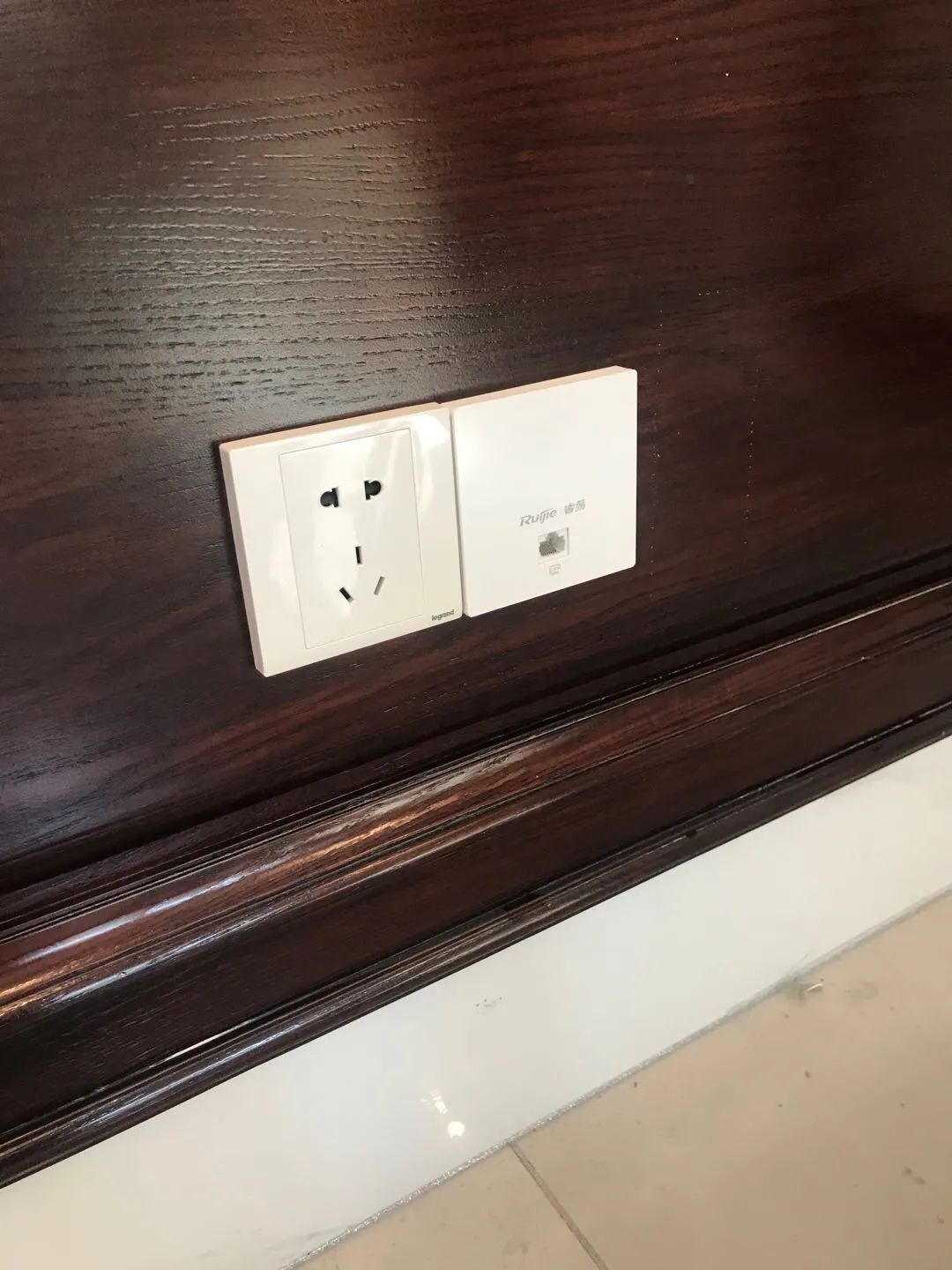

11.jpg墙面木板安装效果

手机APP调试

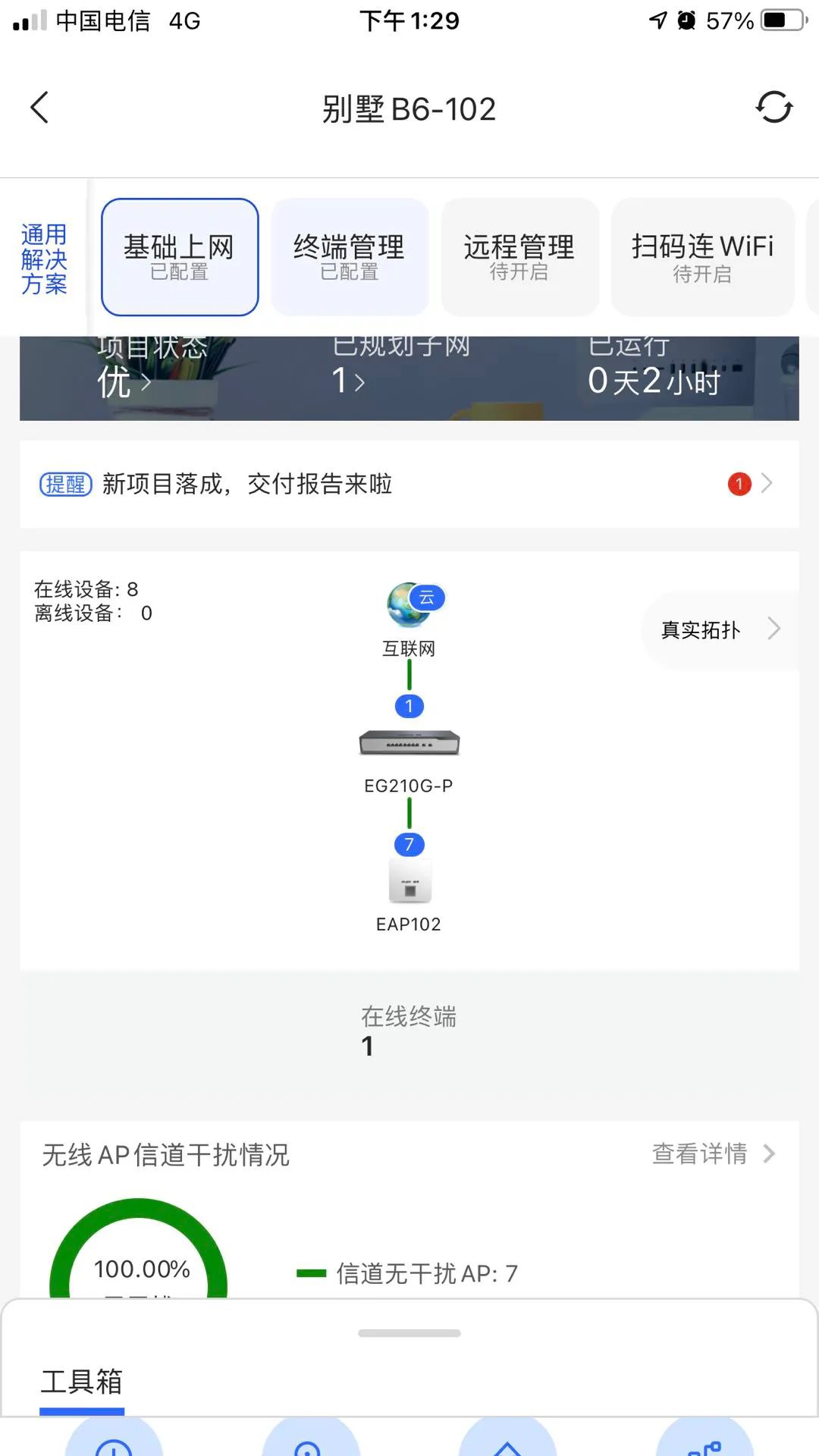

12.jpgAPP调试

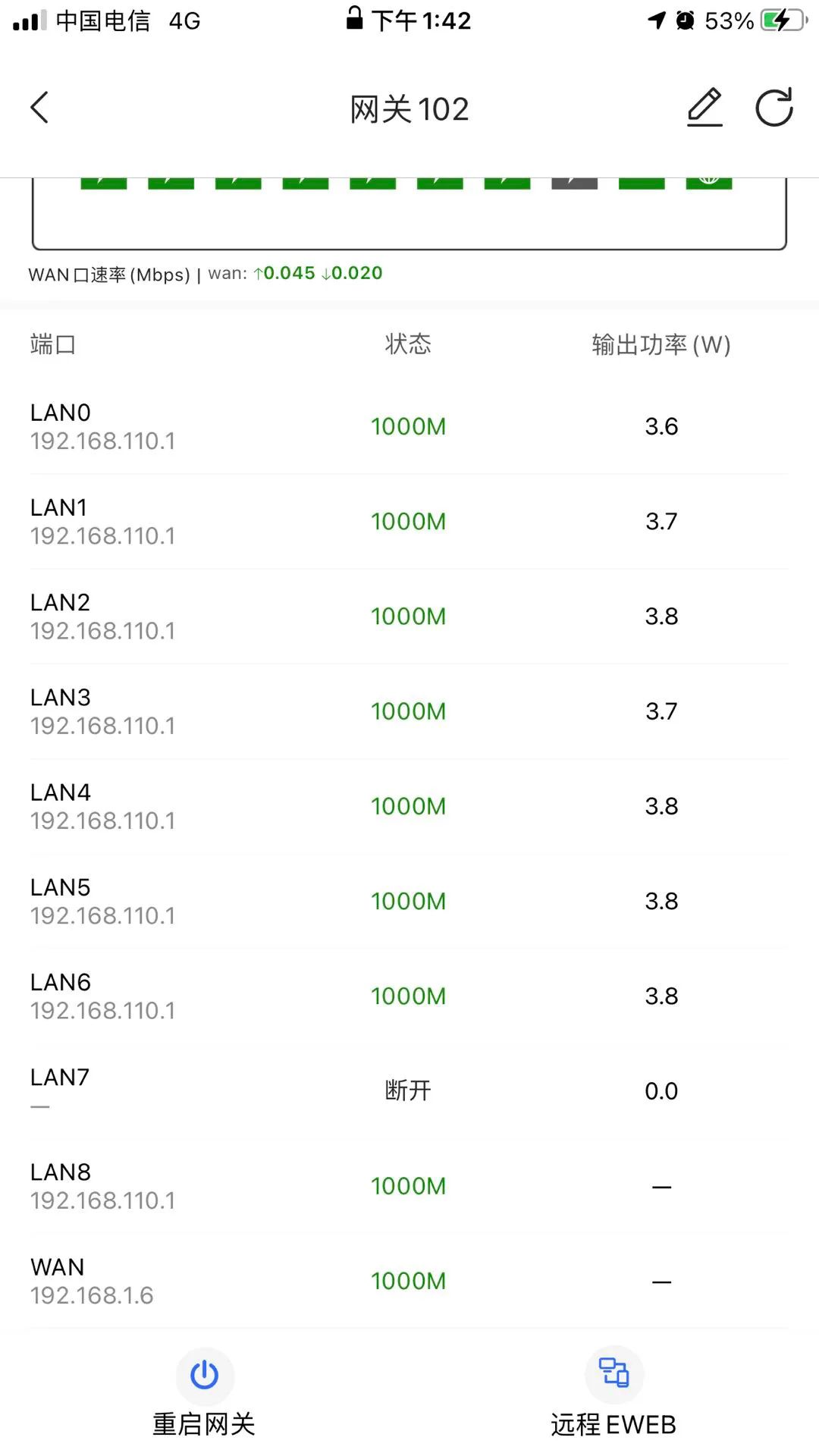

13.jpg网关一体化端口

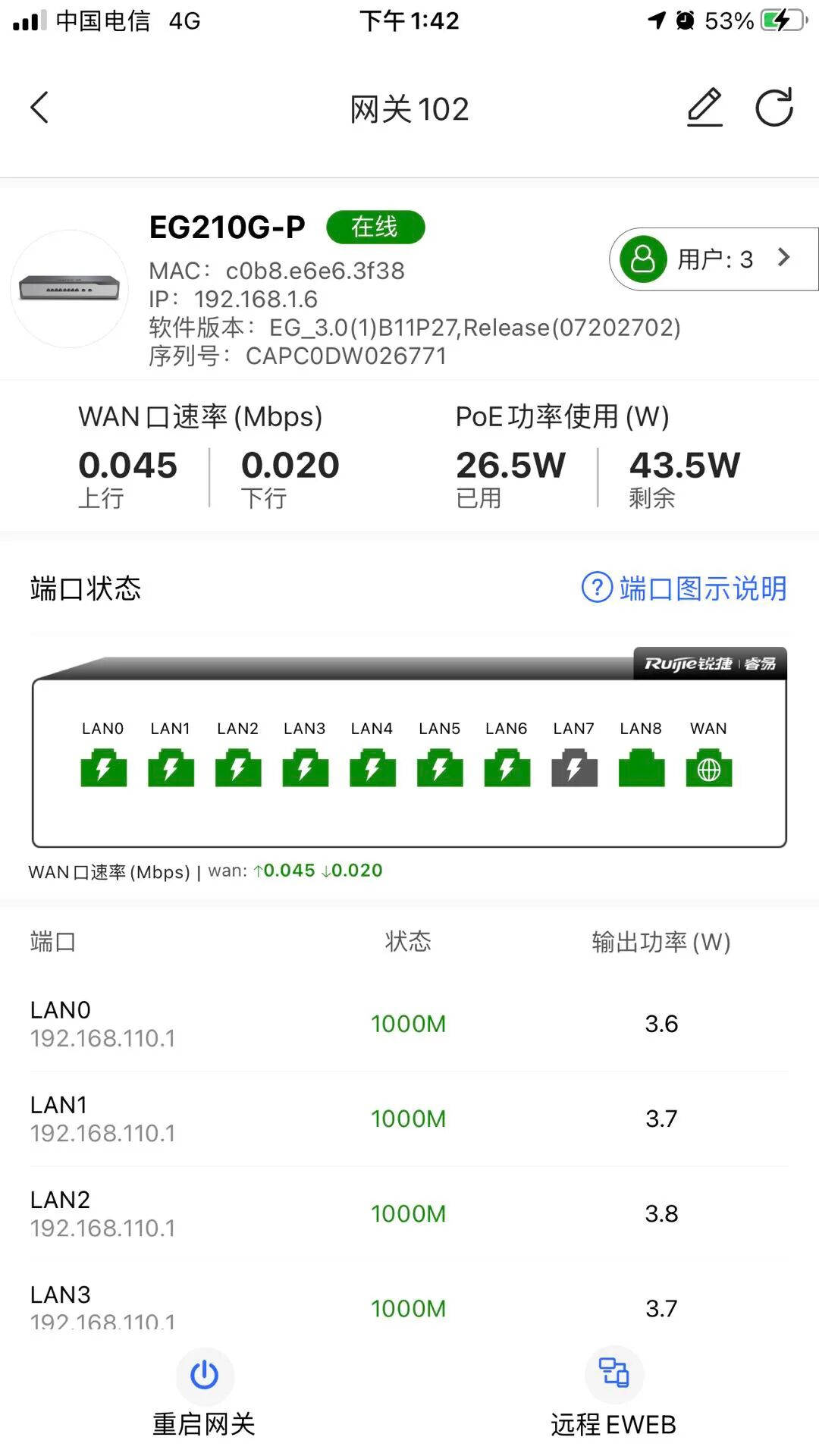

14.jpg网关

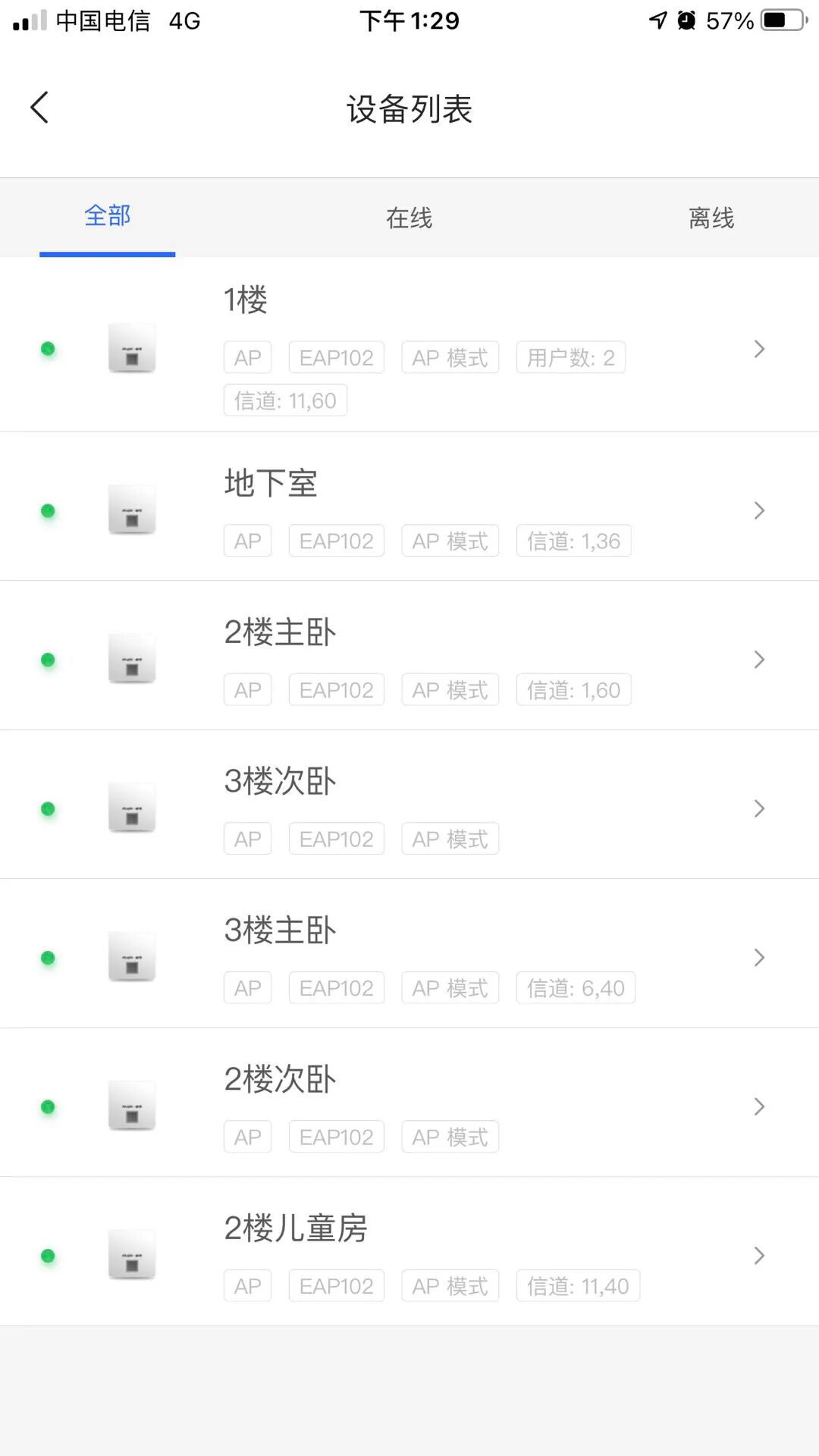

15.jpg面板点位备注名称

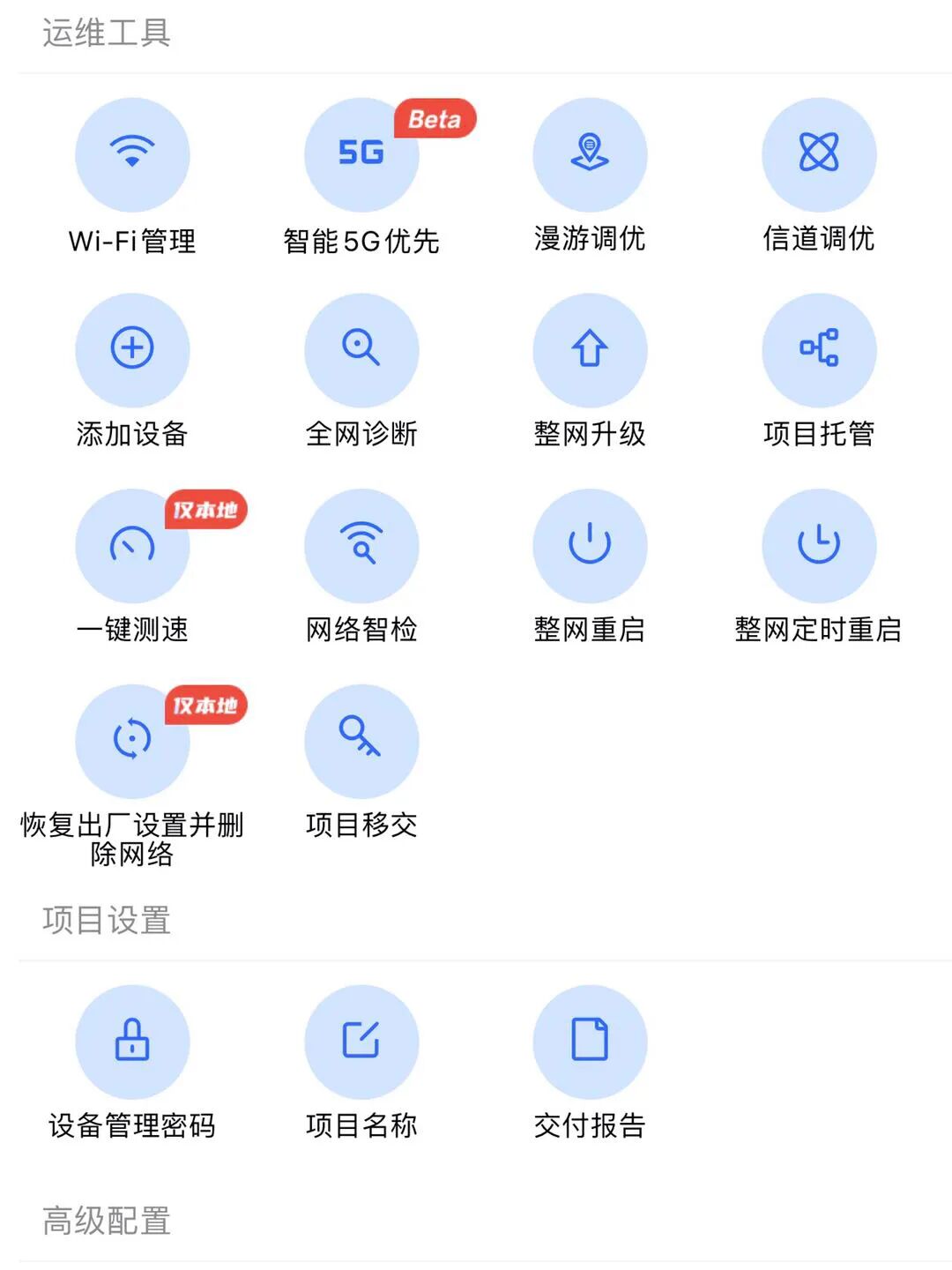

16.jpg管理工具

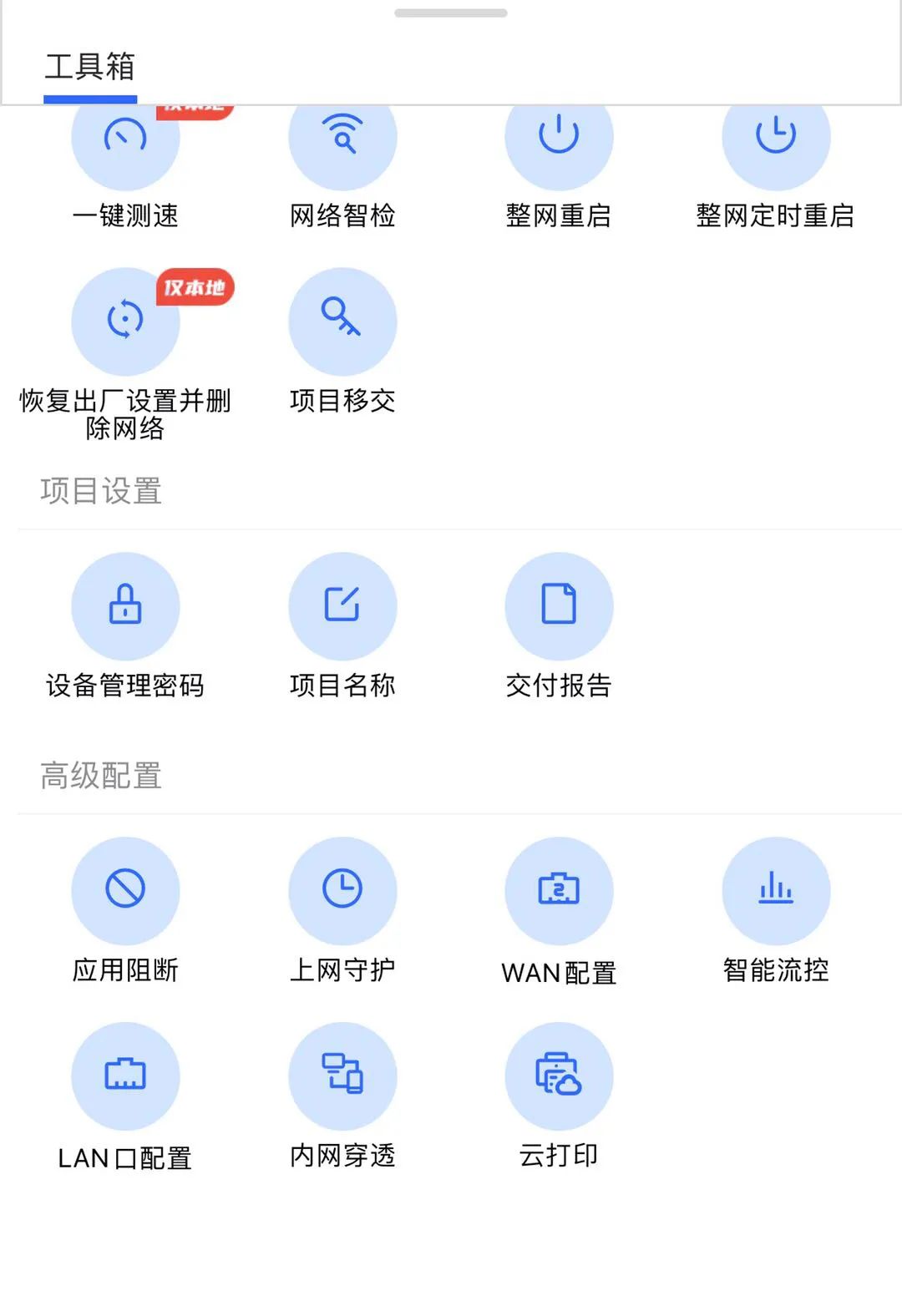

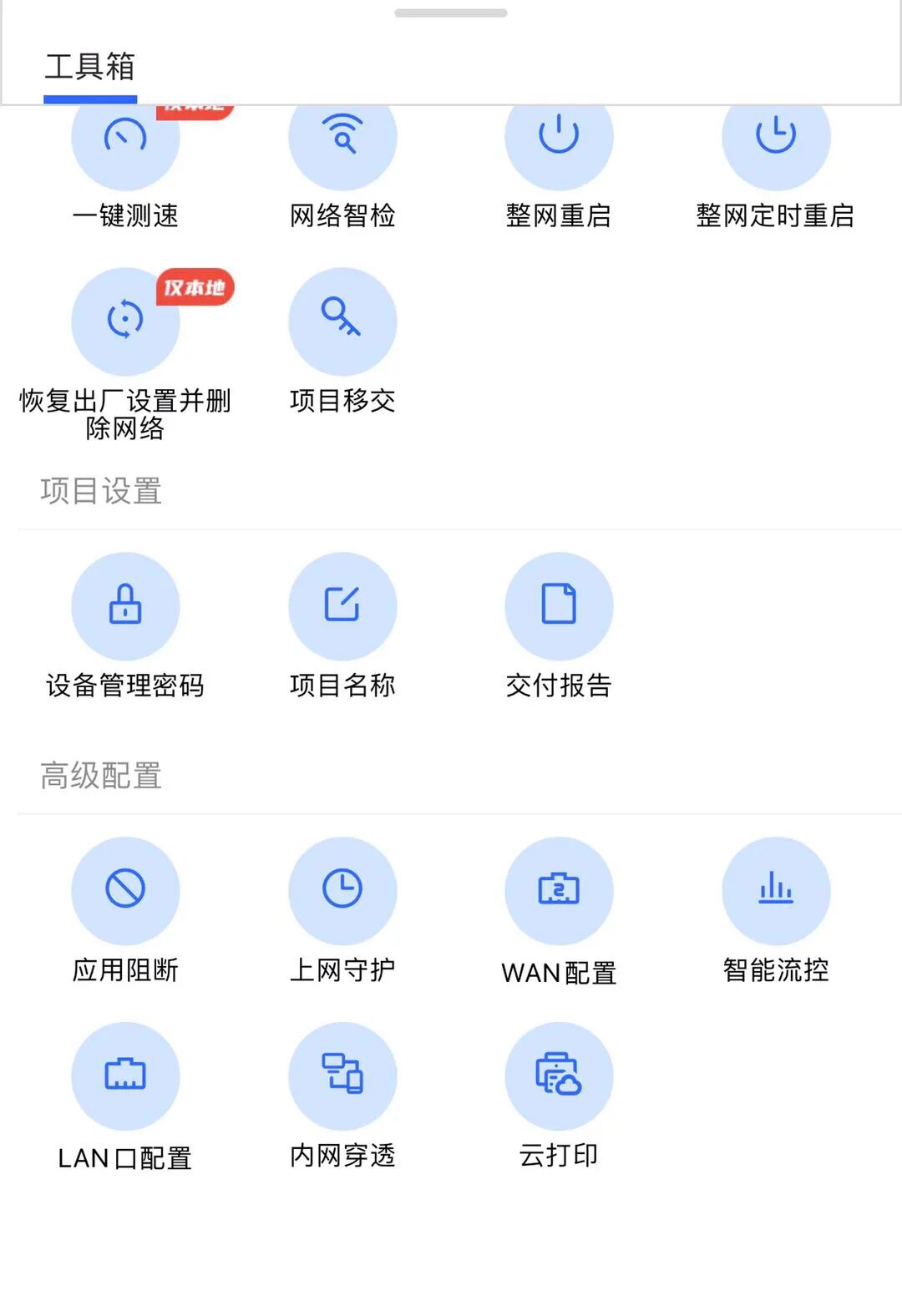

17.jpgAPP管理

网速测试效果图

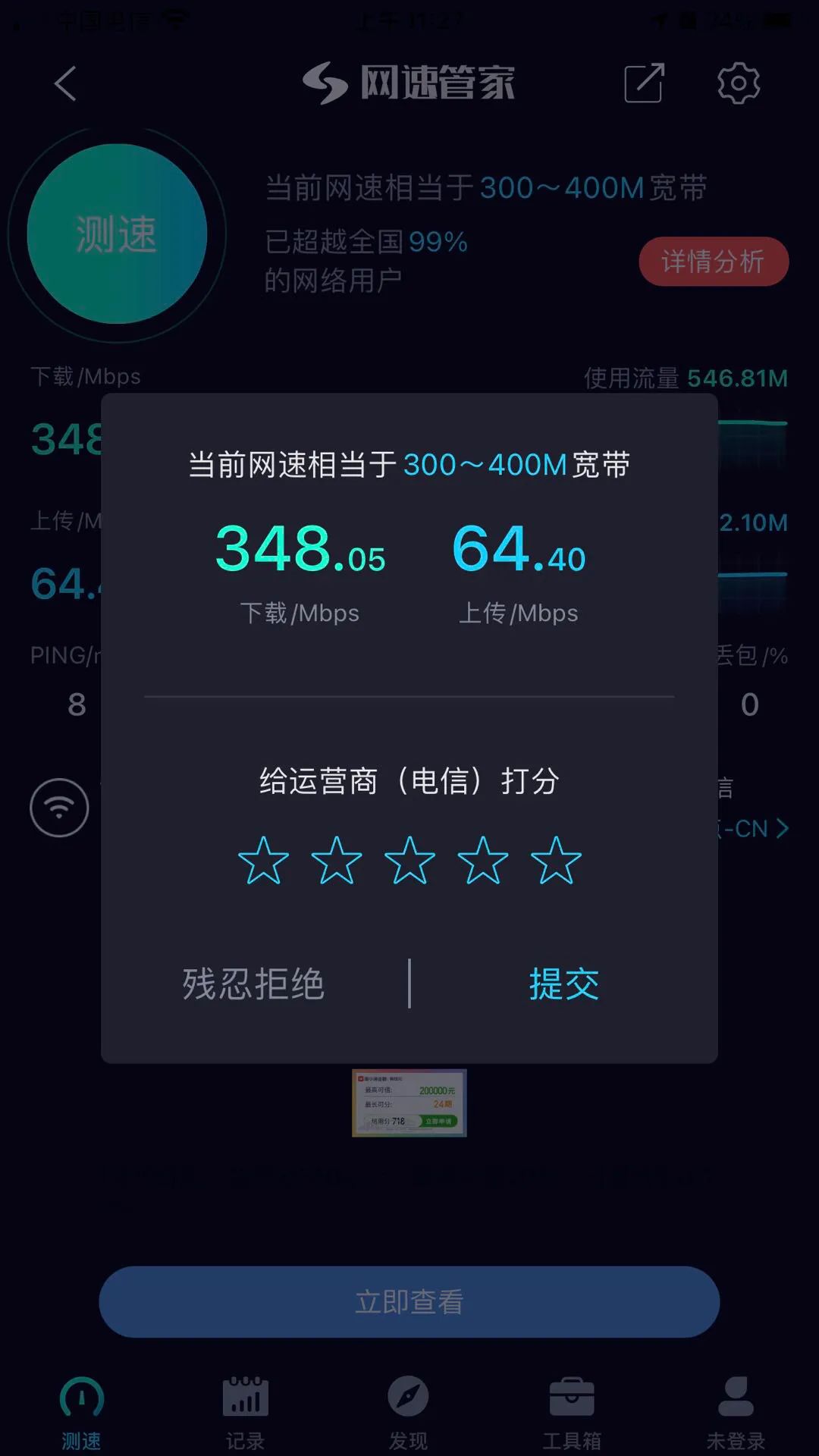

18.jpg网速管家测试网速

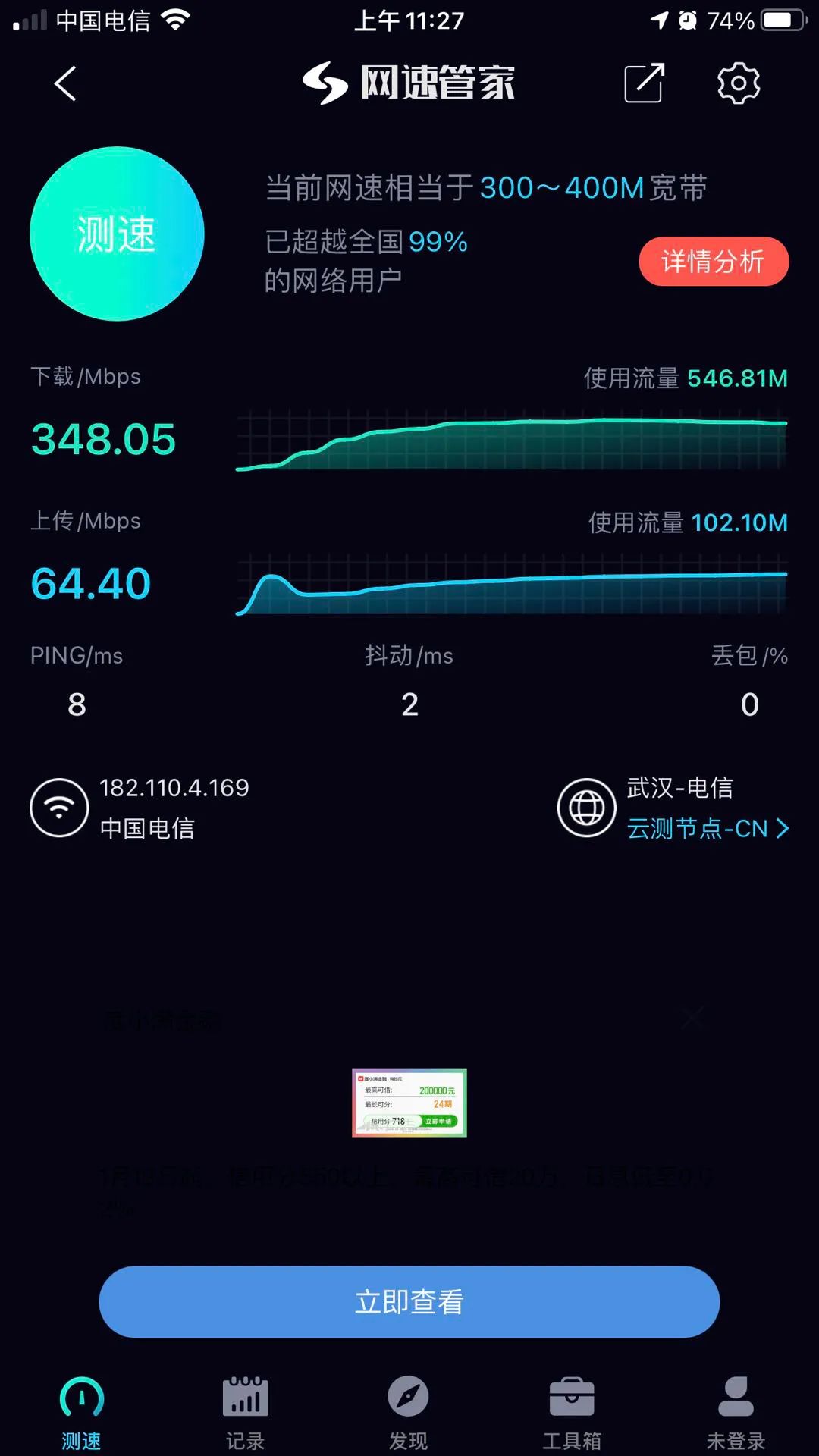

19.jpg测速效果

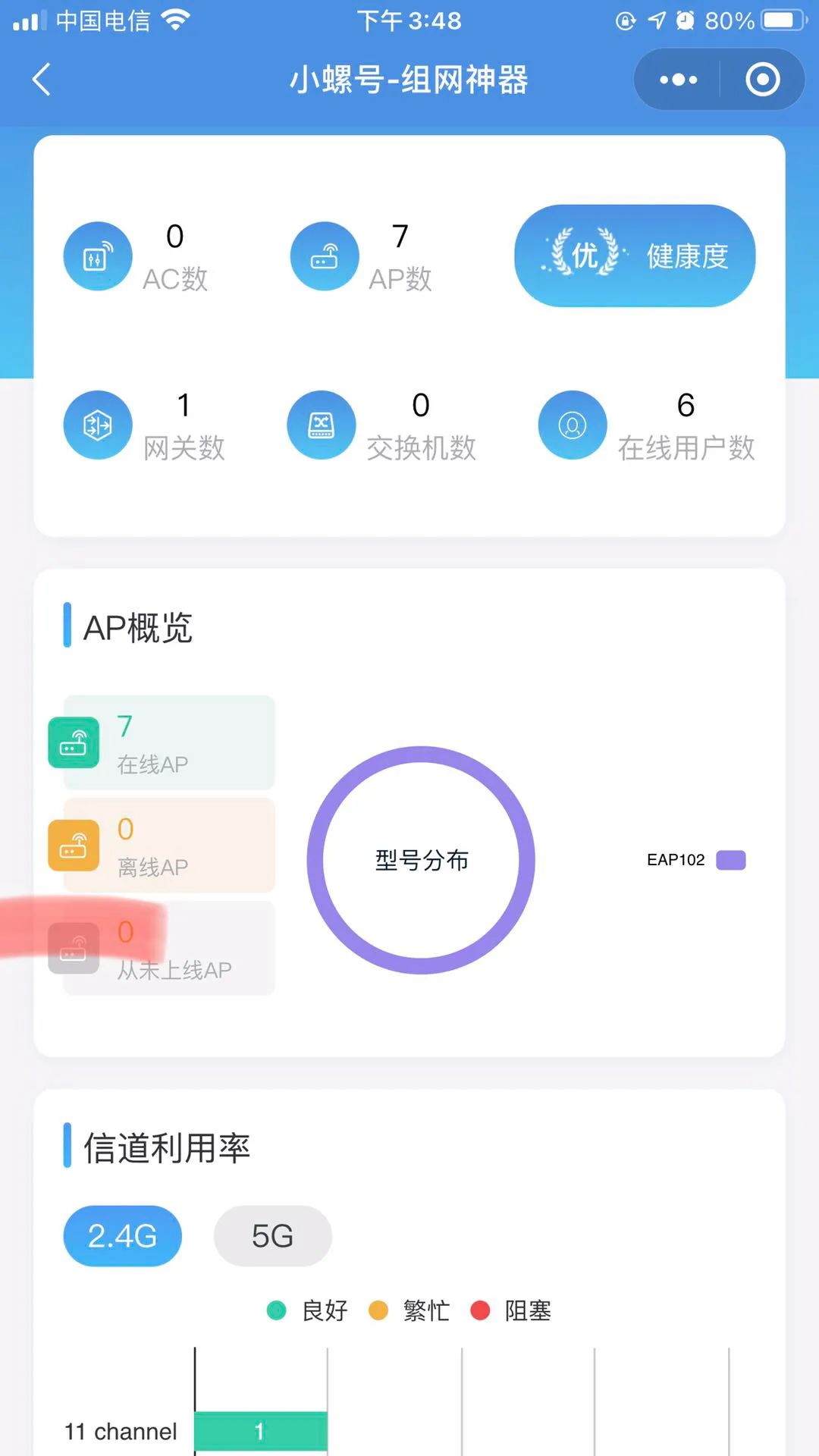

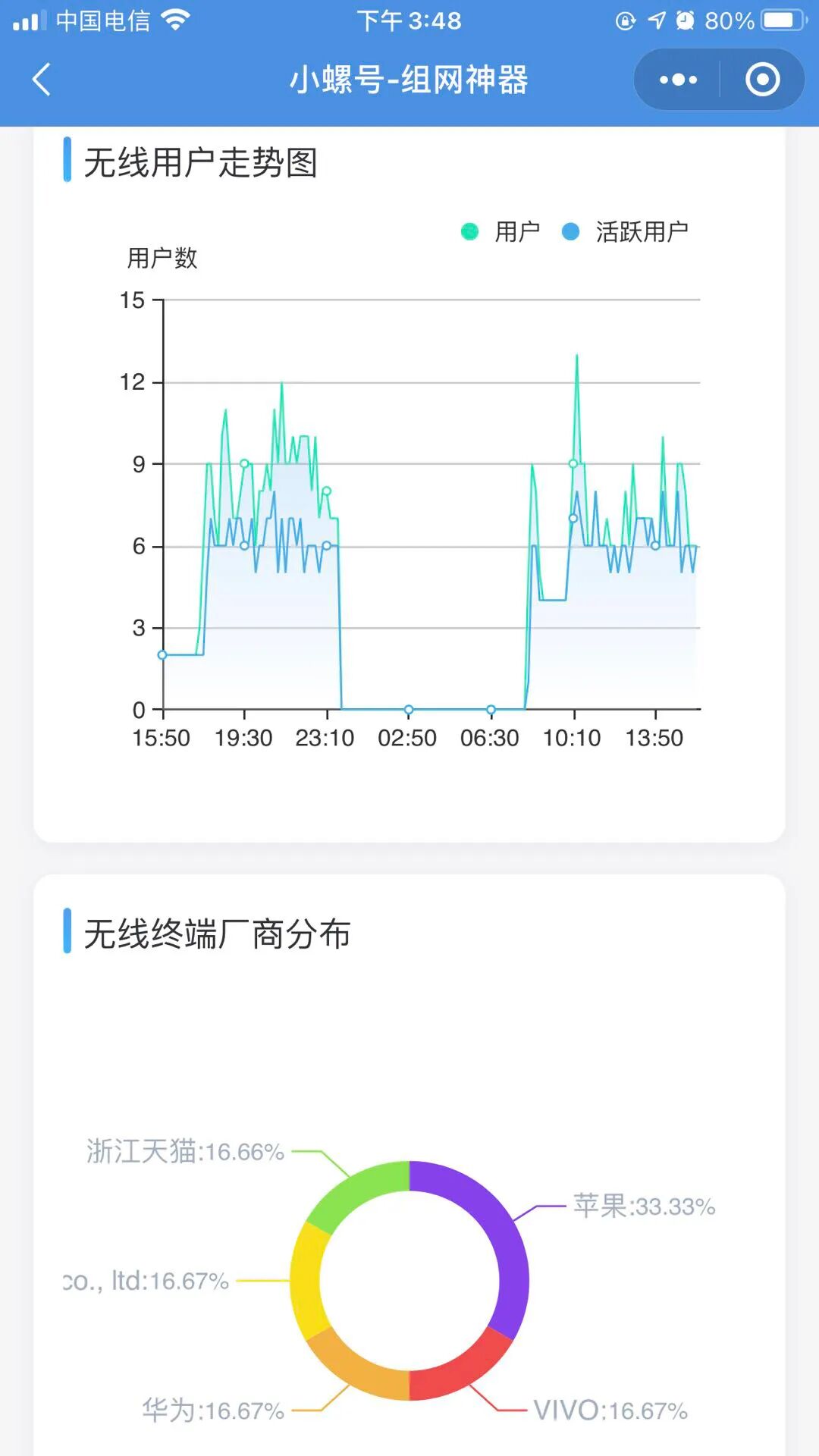

小程序管理界面
