VGA/DVI/HDMI三种接口有什么区别?

什么是VGA接口?

VGA(Video Graphics Array)视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针,分成3排,每排5个孔,显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

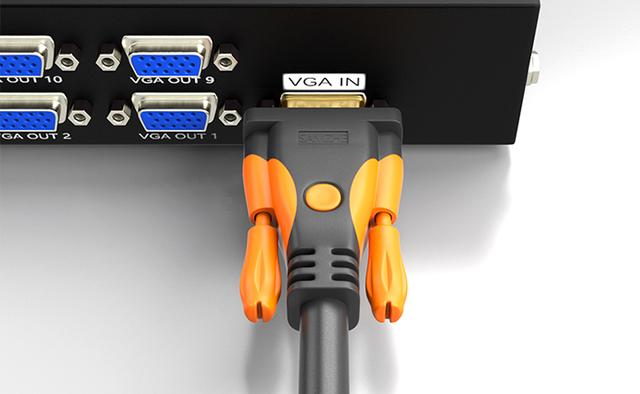

VGA接口和VGA线

什么是DVI接口?

DVI接口是由1998年9月,在Intel开发者论坛上成立的数字显示工作小组(Digital Display Working Group简称DDWG)发明了一种高速传输数字信号的技术,有DVI-A、DVI-D和DVI-I三种不同的接口形式。DVI-D只有数字接口,DVI-I有数字和模拟接口,目前应用主要以DVI-I(24+5)为主。

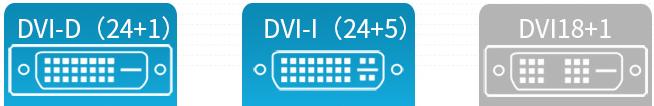

DVI的三种不同 接口形式

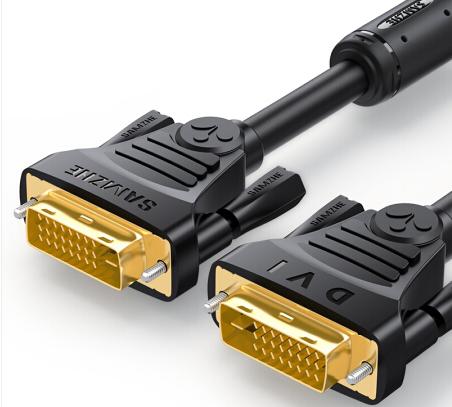

DVI 24+1连接线

什么是HDMI接口

HDMI是(High Definition Multimedia Interface)的缩写,意思是高清晰度多媒体接口,是一种数字化视频/音频接口技术,适合影像传输的专用型数字化接口,可同时传送音频和影像信号,最高数据传输速度为48Gbps(2.1版)。

同时无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护(HDCP),以防止具有著作权的影音内容遭到未经授权的复制。


标准HDMI接口

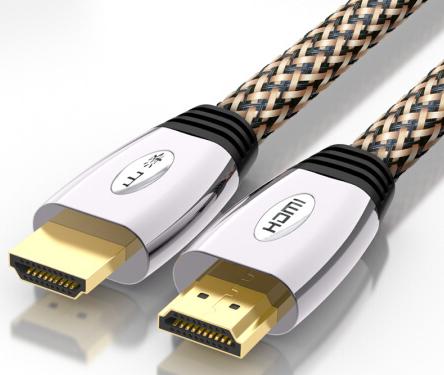

HDMI连接线

三种接口的区别

  1. VGA是模拟信号,DVI和HDMI是数字信号,其中DVI-I也支持模拟信号。

  2. VGA和DVI不可传输音频信号,HDMI可以。

  3. DVI传输距离短,超过5M可能丢失信号;VGA和HDMI传输距离在15米内较为稳定,超过15米建议使用放大器。

  4. VGA支持最大分辨率为1920*1080,部分情况下可达到2048*1536,但显示不稳定;DVI-I和DVI-D单通道最大分辨率为1920×1200,DVI-I和DVI-D双通道最大分辨率为2560×1600;HDMI支持最大分辨率为4K,1.4版本和2.0版支持的刷新频率也不一样,其中1.4为30Hz,2.0为60Hz,新出的2.1则能达到120Hz。

  5. 连接线镀金和镀镍接口的区别:镀金不会被氧化,不会生锈,使用寿命较长,而镀镍材质在使用过程中,容易受使用时长和环境的影响,从而出现要花和生锈的情况。

  6. 使用HDMI放大器要注意input端和output端。

信号转换需要注意的问题

  1. DVI和HDMI互转不会造成画面失真,但HDMI在转DVI时会自动失去音频信号,HDMI转VGA时,注意选择带音频供电模块的转接线,否则同样会造成音频信号丢失。

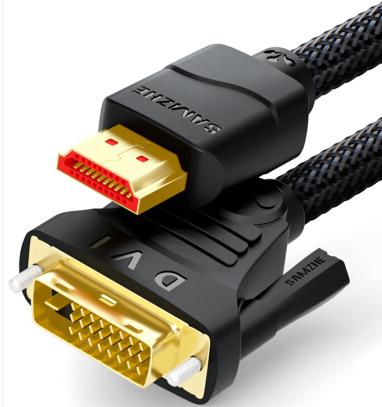

HDMI转DVI线

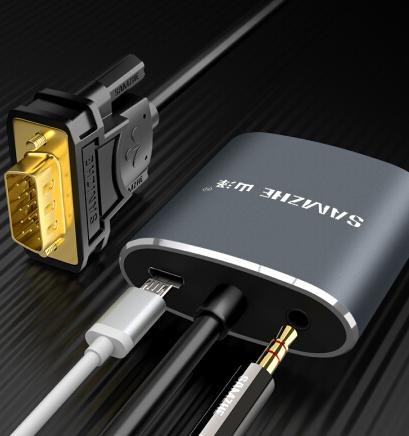

HDMI转VGA(带音频模块)
