M7208与M7208W机器指示灯的状态及操作指引

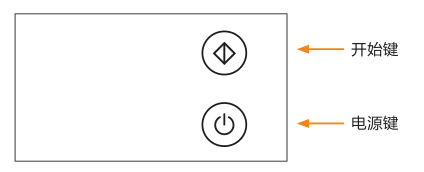

按键及指示灯简介:

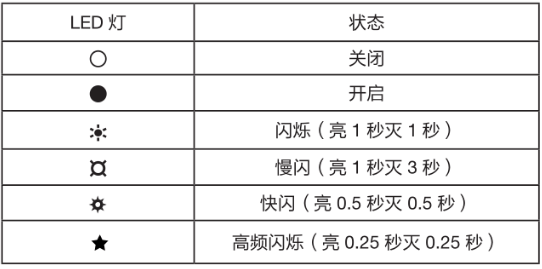

LED 指示灯三种颜色:

开始键:绿色;

电源键:红色;

蓝色;

绿色;

LED 指示灯状态

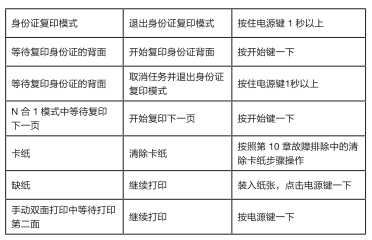

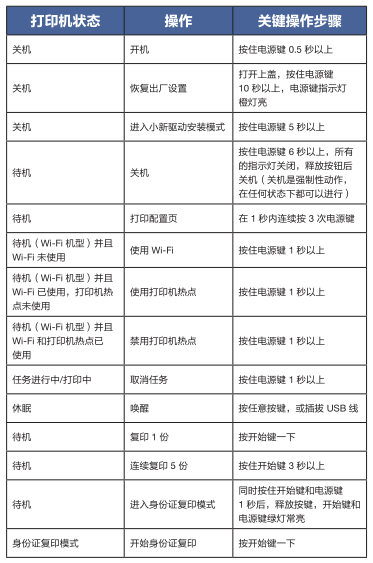

LED 指示灯状态显示及操作指引:

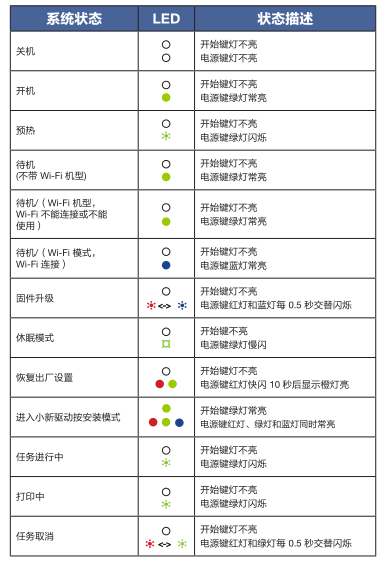

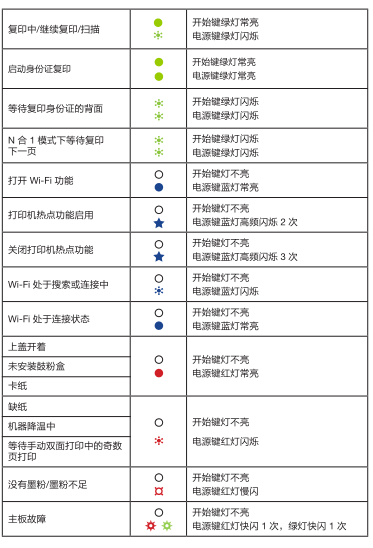

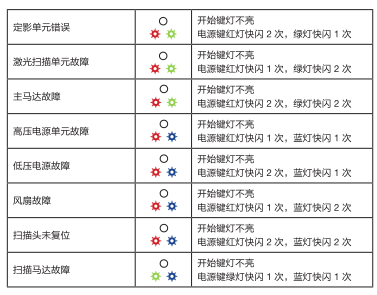

LED指示灯状态与状态描述:




图片[1],M7208与M7208W机器指示灯的状态及操作指引,老王弱电
