现在需要自己动手制作网线水晶头的地方越来越多了,除了家庭里的网络连接电脑,路由器连接电脑,我们安防行业的网络摄像机,都需要自己动手制作网线水晶头。

网线插座面板,安装也需要了解,家庭或者公司都会有网线插座面板。这些制作起来都是很简单的。

制作网线要准备水晶头,需要用到专业的工具–网线钳。有时候会用到网线护套,网线护套自己制作可以不带,我们给客户做安防监控的时候一般都会带护套的。

网线钳有各种样式,任何一款作用都一样,选择自己喜欢用的就可以了。

一、网线制作:

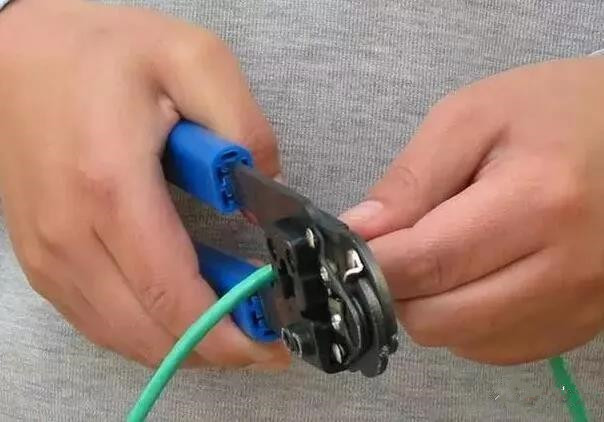

▼用网线钳剪下需要制作的网线。

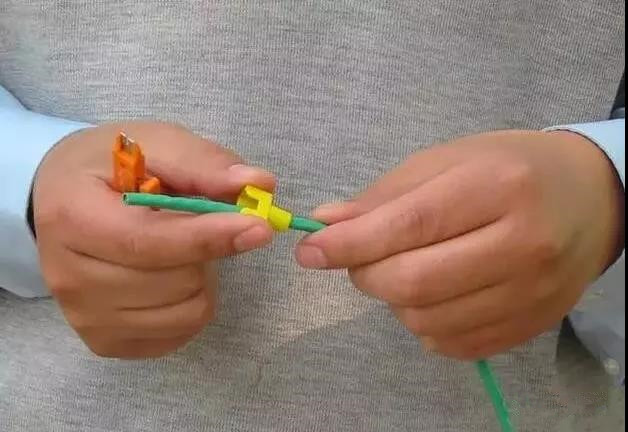

▼给双绞线套上护套。


▼使用剥线刀剥开网线皮(这个也可以用网线钳,看个人习惯)

▼剥开的网线捋直并按顺序排列。我们只用568B线序。

线序为:1、橙白、2、橙、3、绿白、4、蓝、5、蓝白、6、绿、7、棕白、8、棕。(这个线序一定要记牢,和乘法口诀一样熟就可以)

▼把剥开的网线剪齐,大概只留2公分左右就可以。

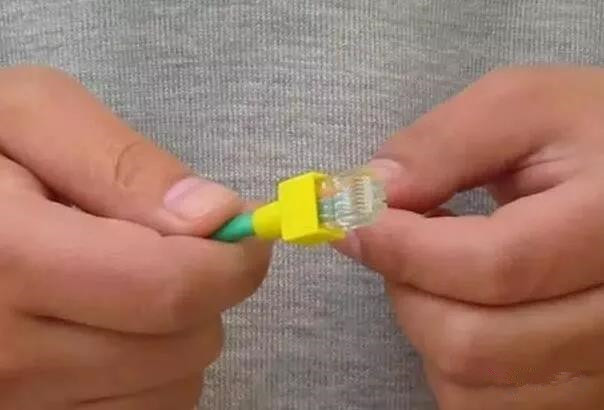

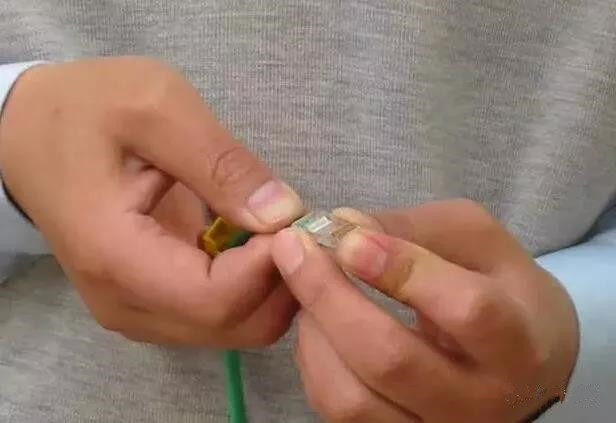

▼把双绞线插入RJ-45水晶头,并放进网线钳的夹槽中。

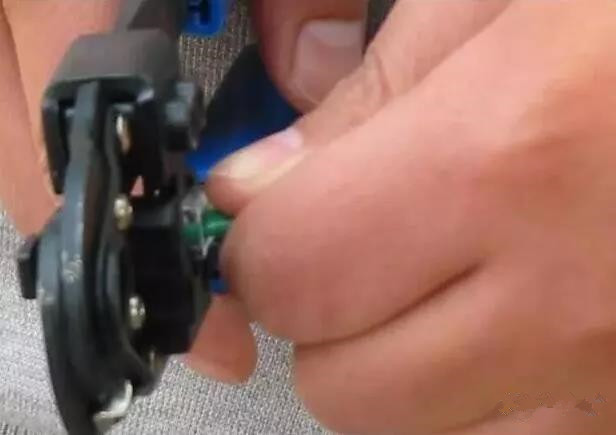

▼用力压制即可完成。



二、网线面板信息插座制作:

网线面板信息插座,也叫端接信息插座。我们通常需要用压线工具-压线刀(一般情况网线钳会配套送一个)就可以。

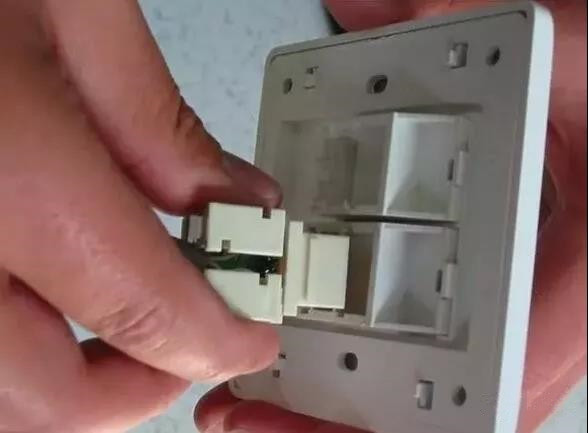

▼需要先从信息面板上取下网线安装模块。

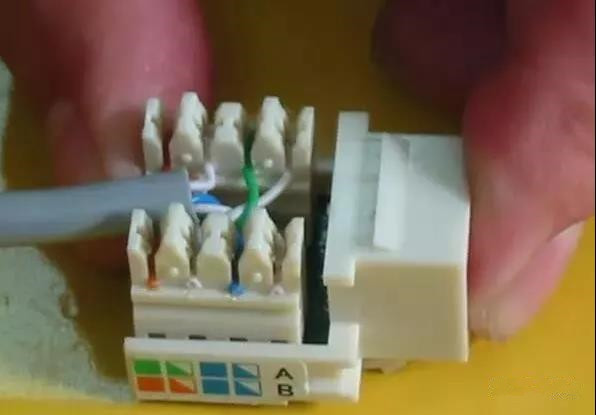

▼信息模块上有对于的线序颜色,把网线剥开后,将网线置入模块线槽内即可。

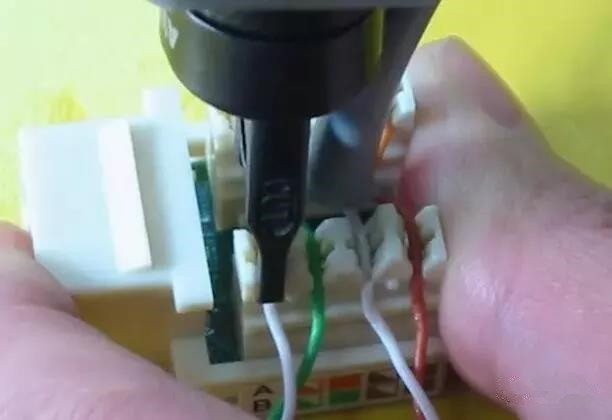

▼用压线刀压线。

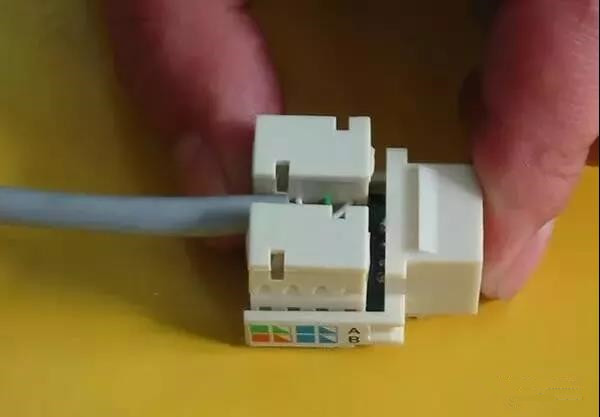

▼恢复信息插座的防固片,安装到墙上,制作完成。



小结:网线其实只用4根线传输信号,按照我们刚才背的568B的线序,你只要记住1236四芯是有用的。那么如果在非常时期,比如网线不够用,比如家里布线不够,既可以买好一点的网线,只用这四根就可以了。更多问题可以留言讨论。

▼▼

关注更多干货知识,就快快关注
